Technische Daten / Technical Data:
Schaltpunkte, Hysterese
Sw itching Points, Hysteresis
Druckbereich / Press.-Range
Überlastbereich der Messzelle
/ Lim it pressure for accurancy
Berstdruck / Burst Pressure
Schutzart / Protection
G ehäuse / Housing
Spannung / Voltage
Max. Schaltleistung / Max.
sw itching capacity
Lebensdauer (Schaltzyklen)
1.4
Variantenschlüssel / Variant Code
Die m öglichen Varianten für die Größe und Anzahl der Seile bzw. die m öglichen Optionen werden bei der
Part-Num m er wie folgt berücksichtigt / The possible variants for the size and number of ropes or possible
options for part numbers are as follows:
Erste beiden Stellen / First two digits
Zweite beiden Stellen / Second tw o digits
Nachfolgende 2 Stellen / follow ing tw o digits
O ptionen / O ptions
Bsp./Example 1: AS-GB-002/090908-W
Bsp./Example 2: AS-GB-002/090811-W -Ü2
Dokum ent: as-gb-002_balance_betr_u_m ontageanleitung_dez2017.wpd
Beschreibung/Inbetriebnahme/Wartung
Descrition/Installation/Maintenance
SP1 / RP1 und SP2 / RP2 frei
einstellbar / freely adjustable
0-100 bar oder / or 0-40 bar
200 bar
500 bar
IP67 (bei Verwendung einer
IP67 Kupplungsdose)
Edelstahl/Kunststoff
24 VDC
250 m A
> 100 Millionen
Zylinderblock Basisvariante (= m ax. Mögliche Anz. Seile): z.B. 05; 09; 13
genutzte Anzahl Seile: z.B.: 07
Seildurchm esser / Diam .:
m it zusätzlicher Schaltwippe: -W
m it zusätzlicher Überlasterkennung (2 Schaltpunkte): -Ü2

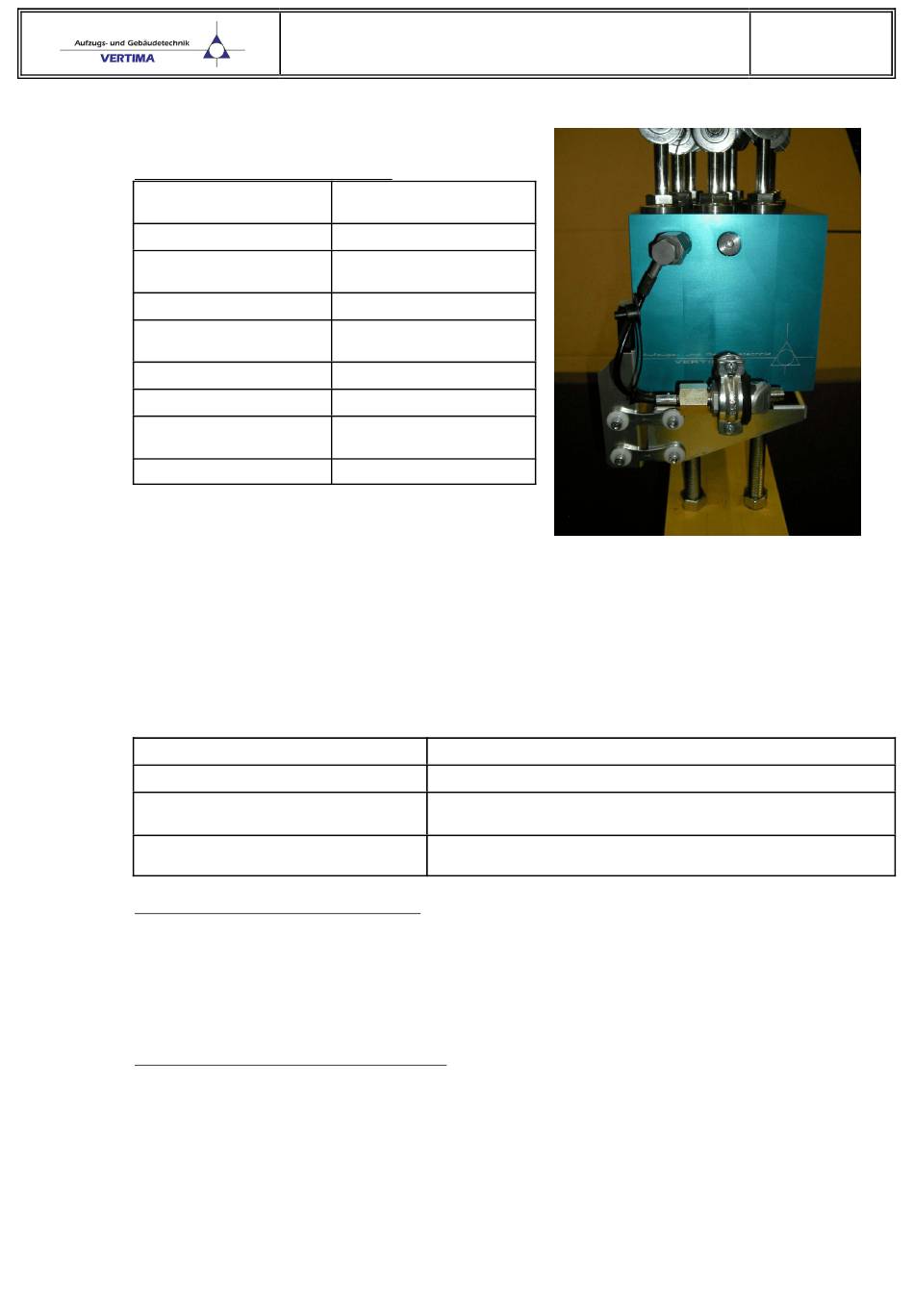

A n g e b a u te r D r u c k s c h a lte r / In s ta lle d
Pressure Switch
08: –> 6-8m m
14:–> 12-14m m
–> Zylinderblock für m axim al 9 Seile; 9 Seile im Einsatz;
S e ils c h lo ß 6 - 8 m m ; m it O p tio n S c h a lte r w ip p e zu r
Erkennung von unzulässiger Längung der Seile
–> Cylinder block for a maximum of 9 ropes; 9 ropes in
use; Rope lock 6-8mm; 2 sockets with sealing caps; with
option of a rocker switch to identify incorrect elongation of
ropes
–> Zylinderblock für m axim al 9 Seile; 8 Seile im Einsatz;
Seilschloß 9-11m m ; eine Aufnahm e m it Verschlusskappe;
m it d e r O p tio n S c h a lte rw ippe zur E rk e n n u ng vo n
u n zu lä s s ig e r L ä n g u n g d e r S e ile ; m it d e r O p tio n
D r u c k s c h a l t e r z u r Ü b e r l a s t e r k e n n u n g ( 2 f r e i
program m ierbare Lastpunkte)
–> Cylinder block for a maximum of 9 ropes; 8 ropes in
operation; rope lock 9-11mm; a sealing cap; with the
option of a rocker switch to detect incorrect elongation of
ropes; with the option of a pressure switch to detect
overload (2 freely programmable load points)
Revision: 23.12.2017
AS-GB-002/...
"balance"
used num ber of ropes: e.g.: 07
11: –> 9-11m m
17:–> 15-17m m
Seite / Page 12 von / of 25
