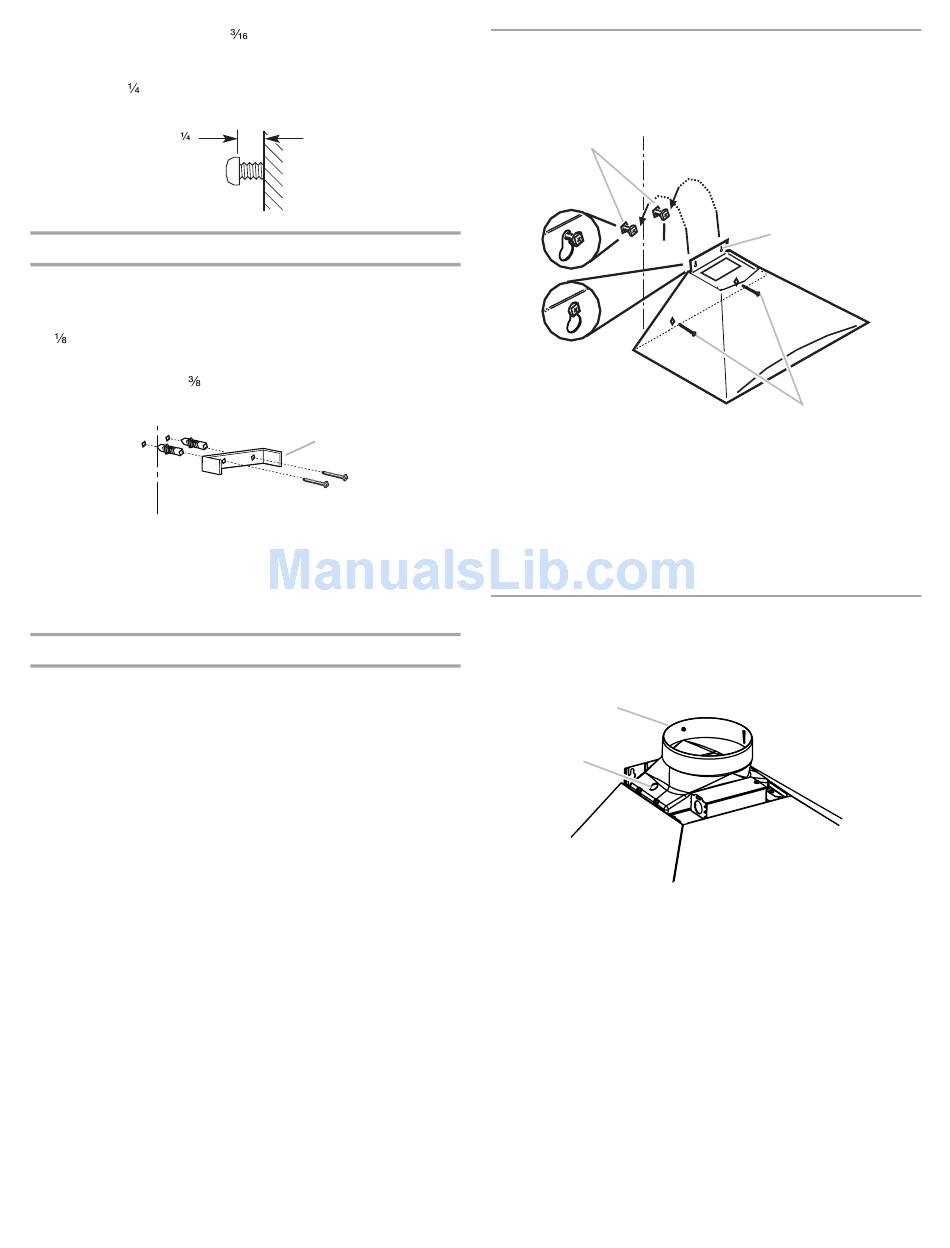

9. Percer des avant-trous de
emplacements de pose des vis dans du bois.
10. Installer les 2 vis de montage de 5 x 45 mm. Laisser un
espace de
" (6,4 mm) entre le mur et l'arrière de la tête de
vis pour faire glisser la hotte et la mettre en place.
"
(6,4 mm)
Installation de la bride de cache-conduit
Installation avec utilisation des sections télescopiques
supérieure et inférieure du cache-conduit
1. Positionner la bride de cache-conduit sur le mur à environ
" (3,0 mm) du plafond.
2. Faire des repères aux emplacements des trous.
3. Percer des trous de
" (9,5 mm) pour les chevilles et insérer
ces dernières en affleurement avec le mur.
A
B
A. Chevilles d'ancrage de 8 x 40 mm
B. Axe central sur le mur
C. Bride de support du cache-conduit
D. Vis de 5 x 45 mm
4. Fixer la bride de support du cache-conduit au mur.
Achever la préparation
1. Déterminer et effectuer tous les découpages nécessaires
dans le mur pour le passage du circuit d'évacuation. Installer
le circuit d'évacuation avant la hotte. Voir la section
"Exigences concernant l'évacuation".
2. Déterminer la hauteur appropriée pour le cordon
d'alimentation du domicile et percer un trou de 1¼" (3,2 cm) à
cet endroit.
3. Acheminer le câble d'alimentation du domicile selon les
prescriptions du Code national de l'électricité, des normes
CSA et des codes et règlements locaux. Il faut que la
longueur du conduit de ½" et des conducteurs soit suffisante
depuis le tableau de distribution (avec fusibles ou
disjoncteurs) pour réaliser le raccordement dans le boîtier de
connexion de la hotte.
REMARQUE : Ne pas remettre le système sous tension avant
d'avoir complètement terminé l'installation.
4. Utiliser un calfeutrant pour assurer l'étanchéité au niveau de
chaque ouverture.
" (4,8 mm) à tous les
C
D

Installation de la hotte

1. À deux personnes au moins, suspendre la hotte aux
2 crochets de montage, à travers les encoches de montage à
l'arrière de la hotte.
A
A. Vis de montage
B. Encoches de montage
C. Vis de montage inférieures
2. Ôter le filtre à graisse. Voir la section "Entretien de la hotte".
3. Mettre la hotte de niveau et serrer les vis de montage
supérieures.
4. Installer les 2 vis de montage inférieures de 5 x 45 mm et
serrer.
Raccordement du circuit d'évacuation
1. Installer le raccord de transition au sommet de la hotte (s'il a
été enlevé pour expédition), avec 2 vis de tôlerie de
3,5 x 9,5 mm.
A
B
A. Raccord de transition
B. Vis de 3,5 x 9,5 mm
Pour les installations avec décharge à l'extérieur
uniquement:
1. Installer le circuit d'évacuation sur le raccord de transition.
2. Serrer le point de connexion avec des brides de serrage.
3. Vérifier que les clapets anti-retour fonctionnent correctement.
B
C
21
