AVERTISSEMENT
Risque de choc électrique
Relier le ventilateur à la terre.
Brancher le fil relié à la terre au fil vert et jaune relié à
la terre dans la boîte de la borne.
Le non-respect de ces instructions peut causer un
décès ou un choc électrique.
7. À l'aide des connecteurs de fils (homologation UL), connecter
le conducteur de liaison à la terre (vert ou nu) du câble
d'alimentation du domicile aux 2 conducteurs jaune-vert de
liaison à la terre (D) dans le boîtier de connexion.
8. Serrer la vis du serre-câble.
9. Installer le couvercle du boîtier de connexion.
10. Reconnecter la source de courant électrique.

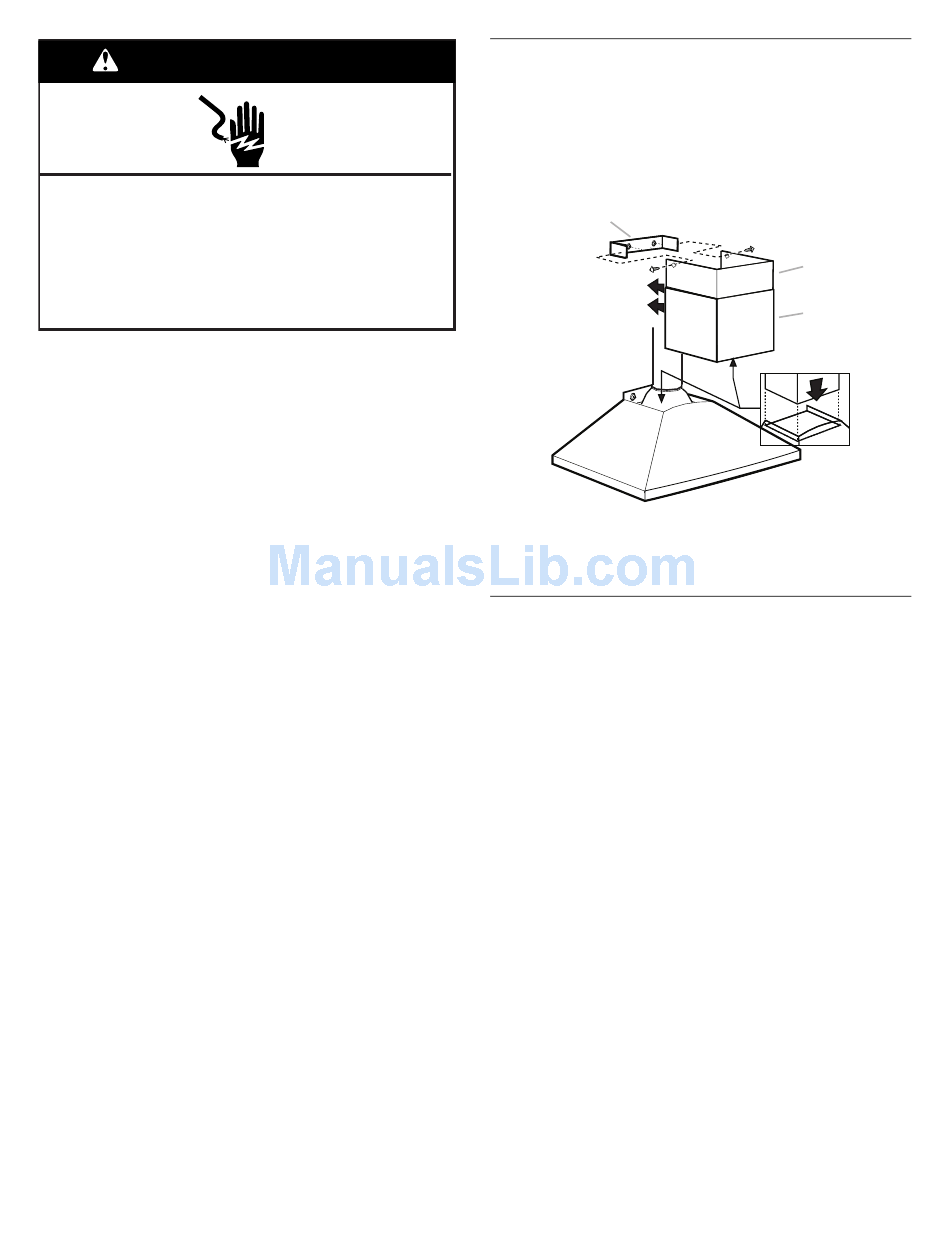

Installation des cache-conduits

1. En cas d'utilisation des sections supérieure et inférieure du
cache-conduit, pousser la section inférieure vers le bas, sur
la hotte et soulever la section supérieure vers le plafond pour
installer les deux vis de 2,9 x 6,5 mm.
REMARQUE : Pour les installations avec décharge à
l'extérieur, le cache-conduit supérieur peut être inversé pour
dissimuler les fentes.
D
C
A. Section supérieure du cache-conduit
B. Cache-conduit – section inférieure
C. Vis de 2,9 x 6,5 mm
D. Bride

Achever l'installation

1. Pour les installations sans décharge à l'extérieur (recyclage)
uniquement, installer les filtres à charbon sur les filtres à
graisse à l'aide des attaches fournies avec l'ensemble. Voir la
section "Entretien de la hotte".
2. Installer les filtres métalliques. Voir la section "Entretien de la
hotte".
3. Contrôler le fonctionnement du ventilateur de la hotte et de la
lampe. Voir la section "Utilisation de la hotte".
REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle
hotte de cuisinière, lire la section "Utilisation de la hotte".
C
A
B
