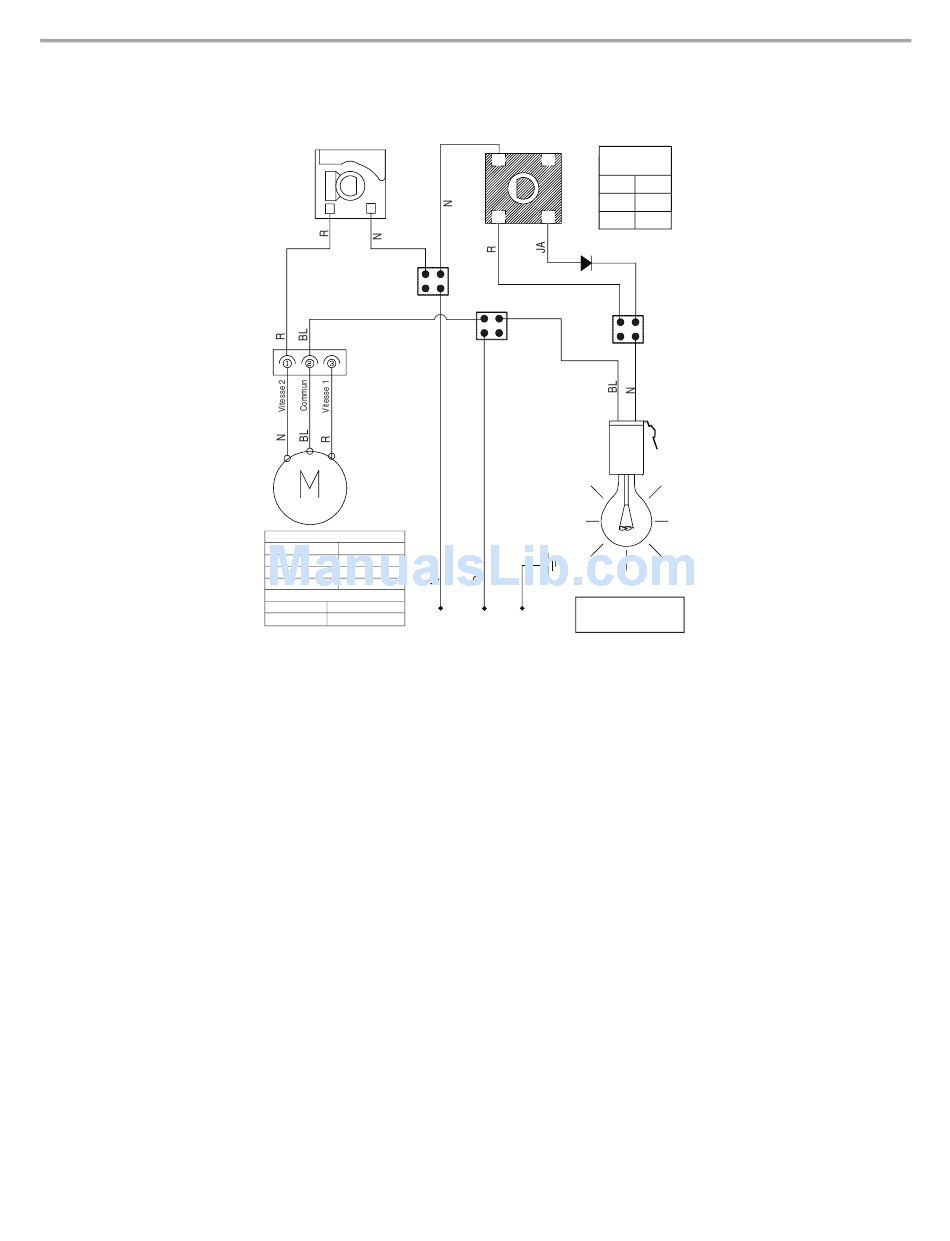

SCHÉMA DE CÂBLAGE
Commutateur d'éclairage
Contacteur du moteur
Marche - Arrêt
REMARQUE: Vitesse 1
non utilisée
C25
Caractéristiques du moteur
Alimentation électrique
120 VCA
Fréquence
60 Hz
Intensité
1,2 ±10% A
Puissance nominale
73 ±10% Watts
Résistance du moteur
17,1 ±10% Ohms
Blanc - Rouge
L
13,6 ±10% Ohms
Blanc - Noir
Arrêt - Faible - Élevé
Positions du
1
2
commutateur
d'éclairage
1 - 2 Arrêt
1 - 3 Faible
L
3
1 - L Élevé
Diode
redresseuse
Vis de mise
à la terre
SE114A
Neu
Terre
29
