Schéma De Câblage - Whirlpool WVW51UC6HV Installation Instructions; Use And Care Information

Ph Neu Terre
Filtre EMI
Sortie : 700mA (2-15 VDC)
Pilot
DEL
Entrée : 120 VAC
SEL0115572A
REMARQUE : *COMPOSANTS ET FILS ÉTABLI AVEC LA LIGNE POINTILLÉE SONT EN OPTION.
26

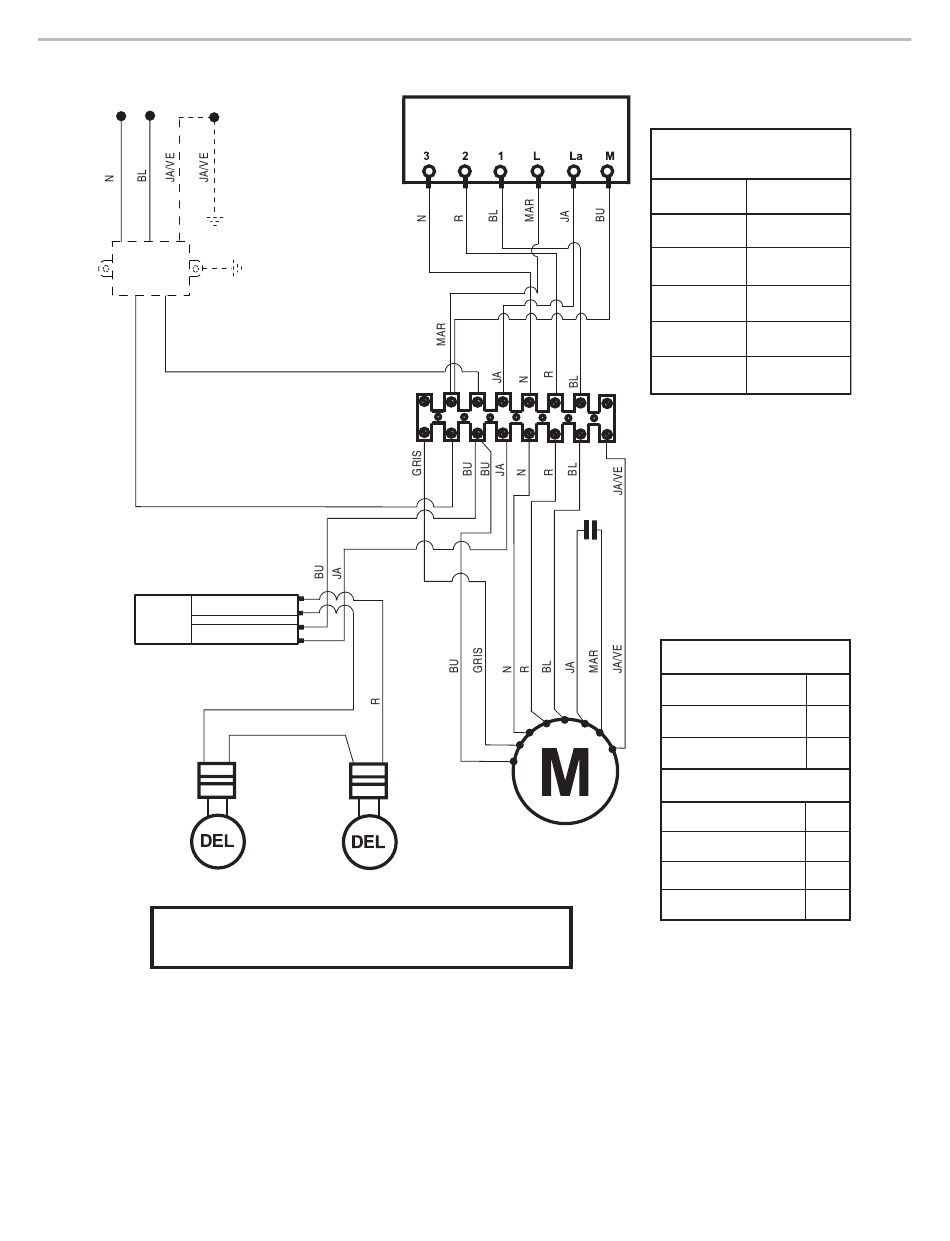

SCHÉMA DE CÂBLAGE
Commutateur du bouton-poussoir
BL
N
+
-
N
BU
BU
Fonctionnement du commutateur
du bouton-poussoir
FONCTION POSITION
Arrêt Pas de connexion
Lampes Bleu/Jaune (M-La)
Vitesse basse Marron/Blanc (L-1)
Vitesse moyenne Marron/Rouge (L-2)
Vitesse élevée Marron/Noir (L-3)
Caracteristiques du moteur
Alimentation électrique 120 VAC
Frécuence 60 Hz
Absorption de courant 240 W
Résistance du moteur (Ω)
Bleu/Noir 17,7
Bleu/Gris 27,1
Bleu/Rouge 34,6
Bleu/Blanc 41,2
