4. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture circulaire pour le passage du conduit
d'évacuation.
Ouverture pour le conduit circulaire
*5"
(12,7 cm)
*À partir du mur, et non
du cadre du placard

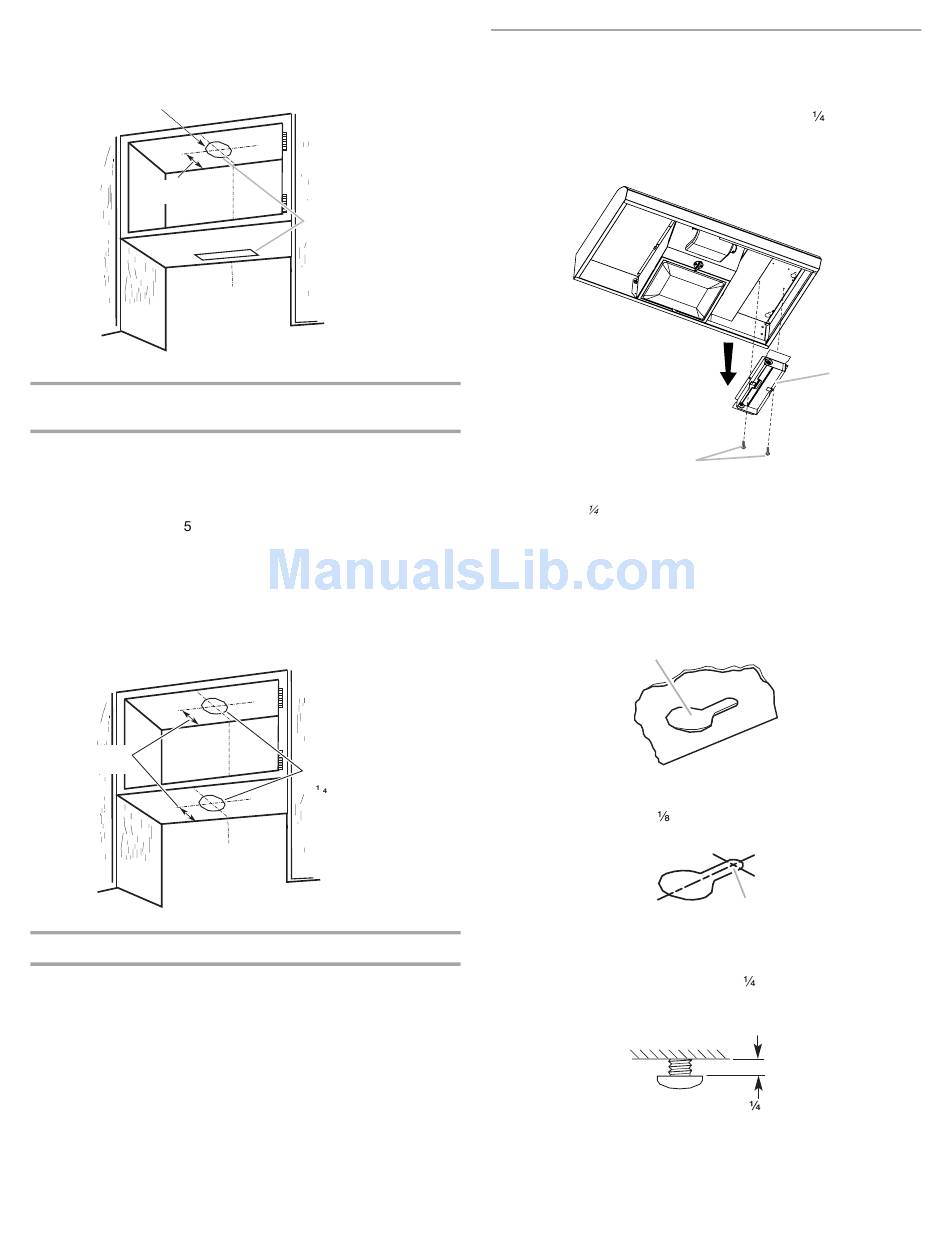

Style 3 – Découpage d'ouvertures pour un conduit
d'évacuation rond de 7" (17,8 cm)
Pour le découpage d'ouvertures pour conduit rond sur la
face inférieure du fond ou du sommet du placard :
1. Tracer un axe central sur la face inférieure du sommet du
placard.
2. Tracer une ligne de " (12,7 cm) en partant du mur arrière sur
la face inférieure du sommet ou du fond du placard.
3. Utiliser un compas ou un gabarit circulaire pour tracer un
cercle avec un diamètre de ¼" (0,64 cm) supérieur à celui du
conduit d'évacuation.
4. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture circulaire pour le passage du conduit
d'évacuation.
*5"
(12,7 cm)
*À partir du mur,
et non du cadre
du placard
Installation du conduit d'évacuation
1. Installer le conduit d'évacuation à travers l'ouverture
découpée dans le placard mural ou le mur. Achever
l'installation du système d'évacuation conformément à la
méthode d'évacuation sélectionnée. Voir la section
"Exigences concernant l'évacuation".
2. À l'aide d'un produit de calfeutrage, assurer l'étanchéité
autour de la bouche de décharge à l'extérieur (à travers le
mur ou le toit).
24
Ouvertures
découpées
dans le placard
Ouvertures
découpées
dans le placard de
7 / " (18,4 cm)
de diamètre

Installation de la hotte

REMARQUE : Votre modèle comporte un clapet anti-reflux
rectangulaire de 3¼" x 10" (8,3 x 25,4 cm) à l'intérieur de la hotte.
1. Retirer le clapet anti-reflux rectangulaire de 3 " x 10"
(8,3 x 25,4 cm) fixé avec des vis de 3,5 x 9,5 mm à l'intérieur
de la hotte. Utiliser ces vis pour installer le clapet anti-reflux
rectangulaire.
A. Clapet anti-reflux pour conduit rectangulaire de
3 " x 10" (8,3 x 25,4 cm)
B. Vis de 3,5 x 9,5 mm
2. Soulever la hotte sous le placard et déterminer sa position
d'installation finale en la centrant sous le placard. Sur la face
inférieure du placard, marquer l'emplacement des 4 trous de
montage sur la hotte. Placer la hotte à part sur une surface
couverte.
A
A. Découpe en trou de serrure
3. À l'aide d'un foret de
" (3 mm), percer 4 avant-trous tel
qu'illustré.
A. Perçage d'un avant-trou
4. Installer les 4 vis de montage 4,5 x 13 mm dans les avant-
trous. Laisser un espace d'environ
des vis et le placard pour faire glisser la hotte et la mettre en
place.
A
B
A
" (6,4 mm) entre les têtes
"
(6,4 mm)
