5. Selon le modèle, ôter les opercules amovibles du conduit
d'évacuation.

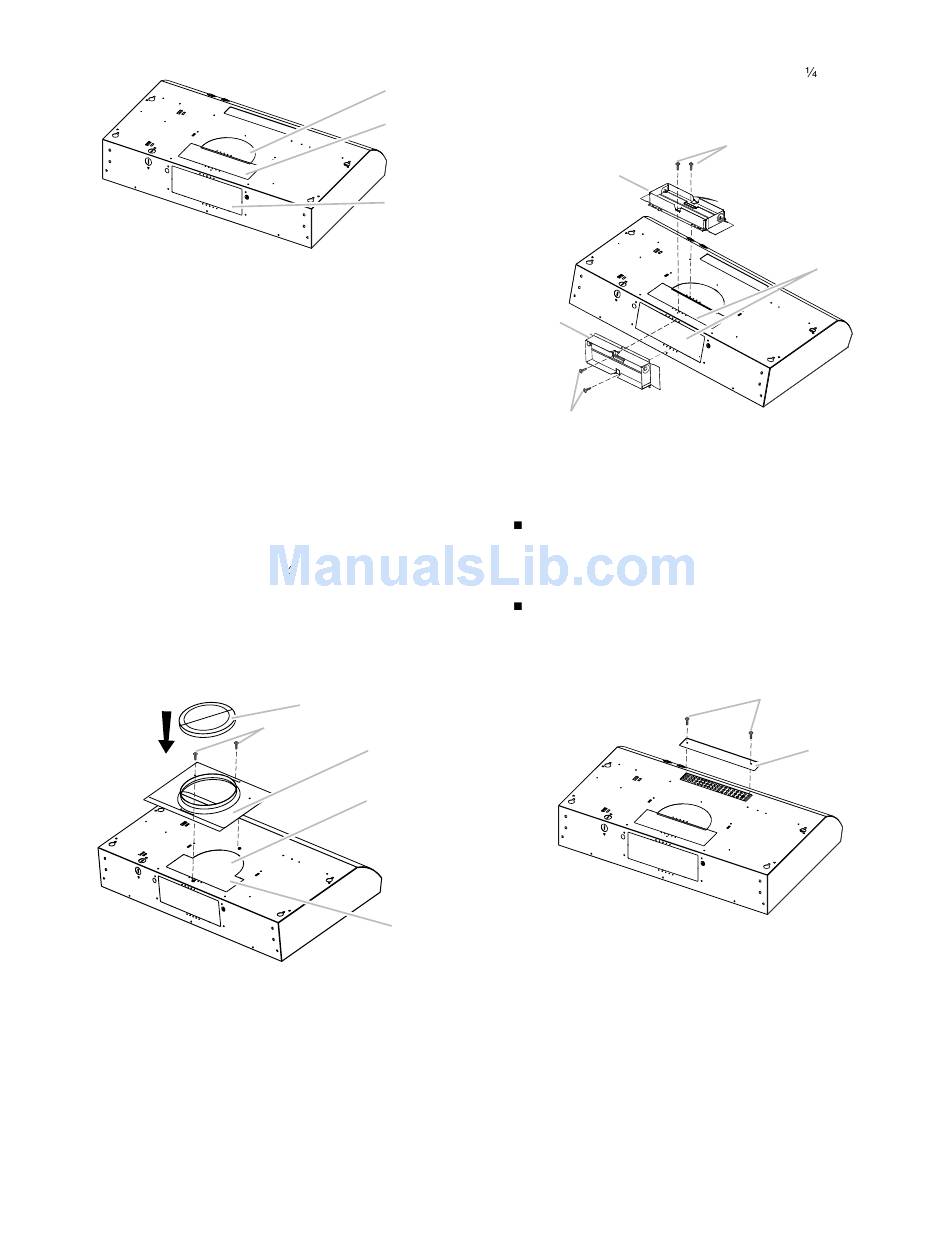

A. Opercule amovible en demi-cercle du conduit
d'évacuation
B. Opercule amovible rectangulaire supérieur du
conduit d'évacuation
C. Opercule amovible rectangulaire arrière du
conduit d'évacuation
Installations pour système d'évacuation rond - Retirer
l'opercule amovible rectangulaire supérieur et l'opercule en
demi-cercle.
Installations pour système d'évacuation rectangulaire -
Pour les installations avec passage par le toit, retirer
l'opercule amovible rectangulaire supérieur du conduit
d'évacuation. Pour les installations murales, retirer l'opercule
amovible rectangulaire arrière.
Installation sans décharge à l'extérieur (recyclage) - Ne
pas retirer les opercules.
6. Installer une plaque de montage de clapet anti-reflux rond de
7" (17,8 cm) ou rectangulaire de 3 " x 10" (8,3 x 25,4 cm),
selon la configuration de votre installation. La fixer à la hotte à
l'aide des vis de 3,5 x 9,5 mm fournies.
REMARQUE : La plaque de montage de clapet anti-reflux
rond de 7" (17,8 cm) n'est pas fournie. Un clapet anti-reflux
rond est également disponible comme accessoire. Pour
commander des pièces, voir la section "Accessoires".
A. Clapet anti-reflux rond de 7" (17,8 cm)
(voir la section "Accessoires")
B. Vis de 3,5 x 9,5 mm
C. Plaque de montage de conduit rond de 7" (17,8 cm).
Pour commander des pièces, voir la section "Accessoires".
D. Opercule amovible en demi-cercle du conduit d'évacuation
E. Opercule amovible rectangulaire du conduit d'évacuation
A
B
C
A
B
C
D
E
REMARQUE : On peut installer la plaque de montage du
clapet anti-reflux pour conduit rond de 7" (17,8 cm) et le
connecteur de conduit rectangulaire de 3 " x 10"
(8,3 x 25,4 cm) jusqu'à 1" (2,5 cm) de chaque côté du
centre de la hotte pour pouvoir installer les conduits
décentrés.
A
D
B
A. Conduit vertical
B. Vis de 3,5 x 9,5 mm
C. Opercules arrachables du conduit d'évacuation
D. Conduit horizontal
Si un clapet anti-reflux est monté avec une bouche
murale de décharge elle-même équipée d'un clapet anti-
reflux, vérifier qu'ils ne se gênent pas mutuellement. En
cas d'interférence, retirer l'obturateur à registre du
connecteur de conduit.
Installation sans décharge à l'extérieur (recyclage) -
Aucun dispositif de fixation de conduit. Le retrait de la
plaque de protection pour mode recyclage est
nécessaire. Ôter les deux vis de la plaque de protection
pour mode recyclage et retirer la plaque.
A. Plaque de protection
pour mode recyclage
B. Vis
B
C
A
B
25
