30" (76.2 cm) and 36" (91.4 cm) range hood
Hide thumbs

Advertisement

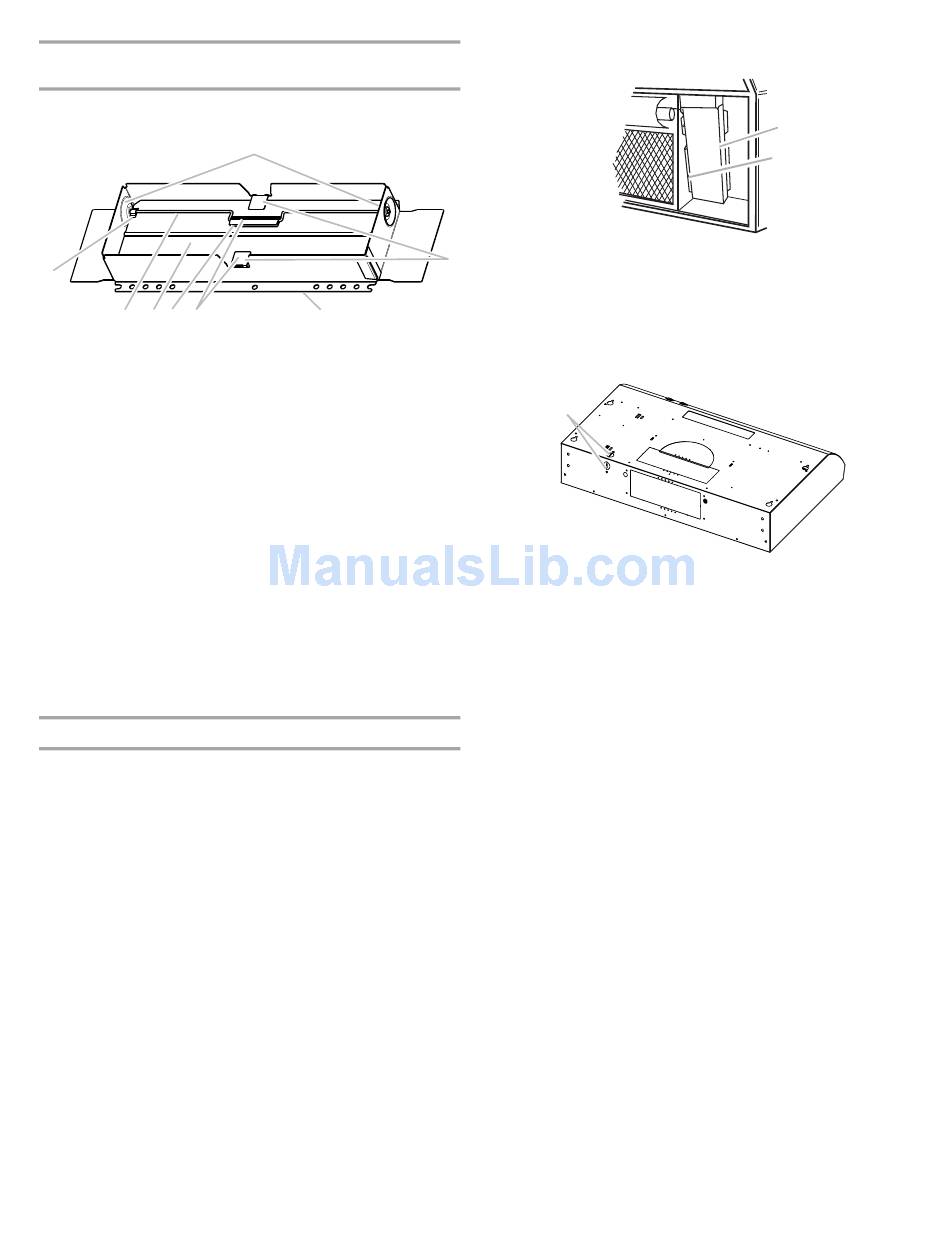

Dépose du volet du clapet anti-retour sur le raccord de
conduit de 3¼" x 10" (8,3 x 25,4 cm)
1. Dégager la tige de retenue de la languette de fixation située
sur le volet du clapet anti-retour.
B
A
H
G
F
A. Tige de retenue
B. Guide de la tige du volet
du clapet anti-retour
C. Embouts en plastique
D. Languettes de butée
2. Faire glisser la tige de retenue d'un côté pour la faire sortir de
son guide sur le volet et de l'embout en plastique du clapet
anti-retour.
3. Soulever l'extrémité de la tige de retenue et dégager cette
dernière de l'autre guide sur le volet et de l'autre embout en
plastique en la faisant glisser.
4. Pousser le petit côté des embouts en plastique pour sortir
ces derniers du logement du raccord d'évacuation.
5. Soulever le volet du clapet anti-retour et le sortir du logement
du raccord d'évacuation.
6. Décoller la pastille de mousse de la languette de butée.
7. Tordre les languettes de butée pour les aligner avec les parois
latérales du clapet anti-retour.
8. Mettre au rebut la tige de retenue, les embouts en plastique,
le volet du clapet anti-retour et la pastille de mousse.
Installation du cordon d'alimentation
1. Pour les installations à raccordement direct, acheminer le
câble d'alimentation du domicile selon les prescriptions du
Code national de l'électricité ou des normes CSA et des
codes et règlements locaux. La longueur du câblage depuis
le tableau de distribution (avec fusibles ou disjoncteurs) doit
être suffisante pour réaliser facilement le raccordement dans
le boîtier de connexion de la hotte.
Pour les installations avec ensemble de cordon
d'alimentation facultatif, suivre les instructions de la section
"Raccordement électrique".
REMARQUE : Ne pas mettre le système sous tension avant
d'avoir complètement terminé l'installation.
26
C
E
E. Logement du raccord
d'évacuation
F. Pastille de mousse
G. Languette de fixation du
volet du clapet anti-retour
H. Volet du clapet anti-retour
2. Ôter la vis du couvercle du boîtier de connexion. Retirer le
couvercle du boîtier de connexion et le mettre de côté.
A. Couvercle du boîtier de connexion
D
B. Vis
3. Ôter l'opercule pour le passage de l'alimentation électrique
du sommet ou de l'arrière de la hotte de ventilation (selon
l'emplacement du point d'entrée du câble d'alimentation du
domicile) et installer un serre-câble de ½" homologué UL ou
CSA.
A
A. Opercule pour le passage de
l'alimentation électrique
4. À l'aide d'au moins deux personnes, soulever la hotte et la
placer à son emplacement final. Insérer suffisamment de
câble électrique à travers le serre-câble de ½" (homologation
UL ou CSA) pour établir les connexions avec le boîtier de
connexion. Serrer les vis du serre-câble.
5. Positionner les trous allongés de la hotte par-dessus la tête
des vis de montage. Puis pousser la hotte vers le mur pour
engager la partie étroite des trous sur les vis de fixation.
Serrer les vis de montage en s'assurant que les vis sont dans
la partie étroite des trous de fixation des vis.
6. Raccorder le circuit d'évacuation à la hotte. Assurer
l'étanchéité des jointures avec des brides pour conduits ou
du ruban adhésif.
7. Vérifier que les clapets anti-reflux fonctionnent correctement.
A
B
