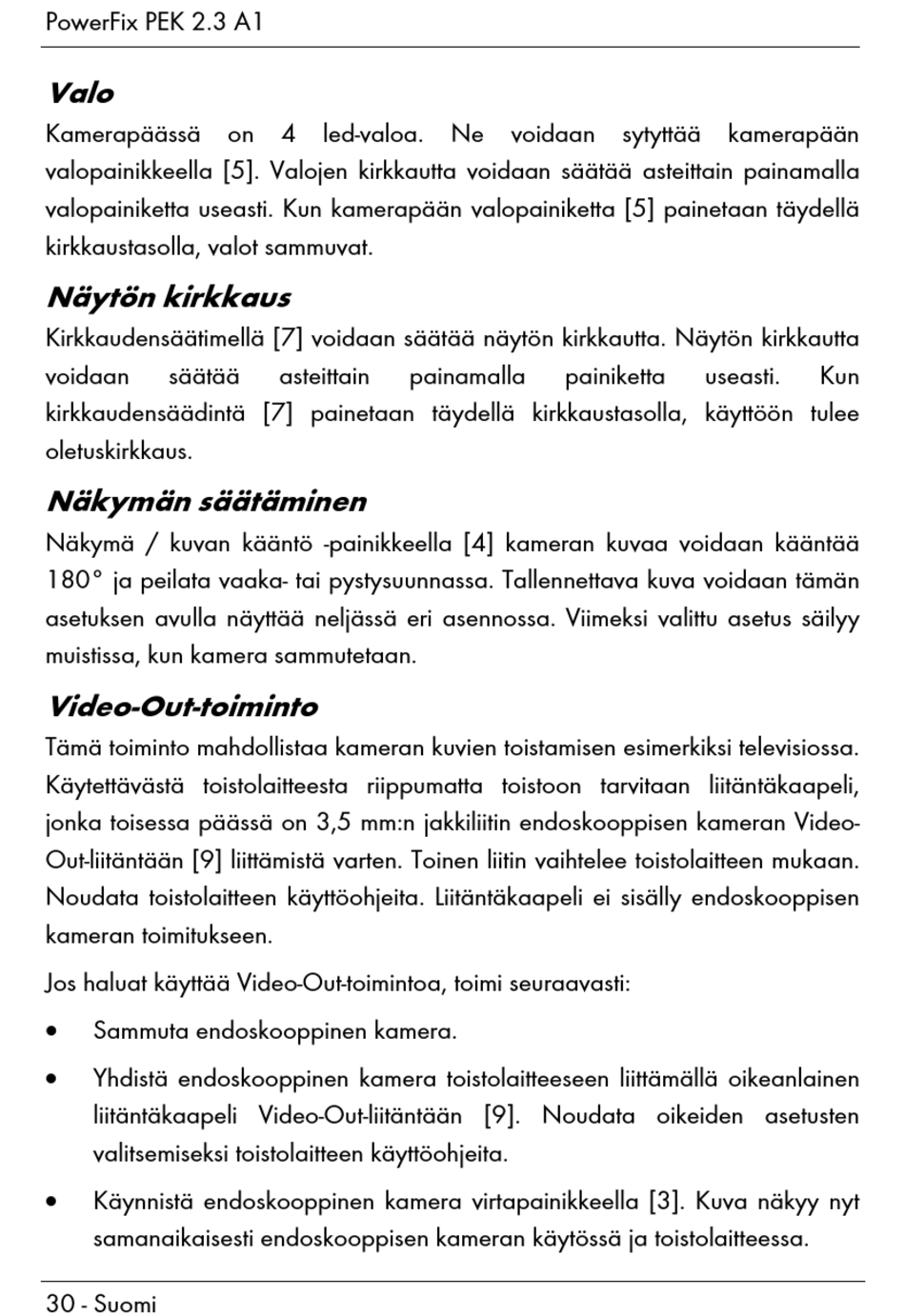

Valo; Näytön Kirkkaus; Näkymän Säätäminen; Video-Out-Toiminto - Powerfix Profi PEK 2.3 A1 User Manual And Service Information

PowerFix PEK 2.3 A1

Valo

Kamerapäässä on 4 led-valoa. Ne voidaan sytyttää kamerapään
valopainikkeella [5]. Valojen kirkkautta voidaan säätää asteittain painamalla
valopainiketta useasti. Kun kamerapään valopainiketta [5] painetaan täydellä
kirkkaustasolla, valot sammuvat.
Näytön kirkkaus
Kirkkaudensäätimellä [7] voidaan säätää näytön kirkkautta. Näytön kirkkautta
voidaan säätää
kirkkaudensäädintä [7] painetaan täydellä kirkkaustasolla, käyttöön tulee
oletuskirkkaus.
Näkymän säätäminen
Näkymä / kuvan kääntö -painikkeella [4] kameran kuvaa voidaan kääntää
180° ja peilata vaaka- tai pystysuunnassa. Tallennettava kuva voidaan tämän
asetuksen avulla näyttää neljässä eri asennossa. Viimeksi valittu asetus säilyy
muistissa, kun kamera sammutetaan.

Video-Out-toiminto

Tämä toiminto mahdollistaa kameran kuvien toistamisen esimerkiksi televisiossa.
Käytettävästä toistolaitteesta riippumatta toistoon tarvitaan liitäntäkaapeli,
jonka toisessa päässä on 3,5 mm:n jakkiliitin endoskooppisen kameran Video-
Out-liitäntään [9] liittämistä varten. Toinen liitin vaihtelee toistolaitteen mukaan.
Noudata toistolaitteen käyttöohjeita. Liitäntäkaapeli ei sisälly endoskooppisen
kameran toimitukseen.
Jos haluat käyttää Video-Out-toimintoa, toimi seuraavasti:

Sammuta endoskooppinen kamera.

Yhdistä endoskooppinen kamera toistolaitteeseen liittämällä oikeanlainen
liitäntäkaapeli Video-Out-liitäntään [9]. Noudata oikeiden asetusten
valitsemiseksi toistolaitteen käyttöohjeita.

Käynnistä endoskooppinen kamera virtapainikkeella [3]. Kuva näkyy nyt
samanaikaisesti endoskooppisen kameran käytössä ja toistolaitteessa.
30 - Suomi
