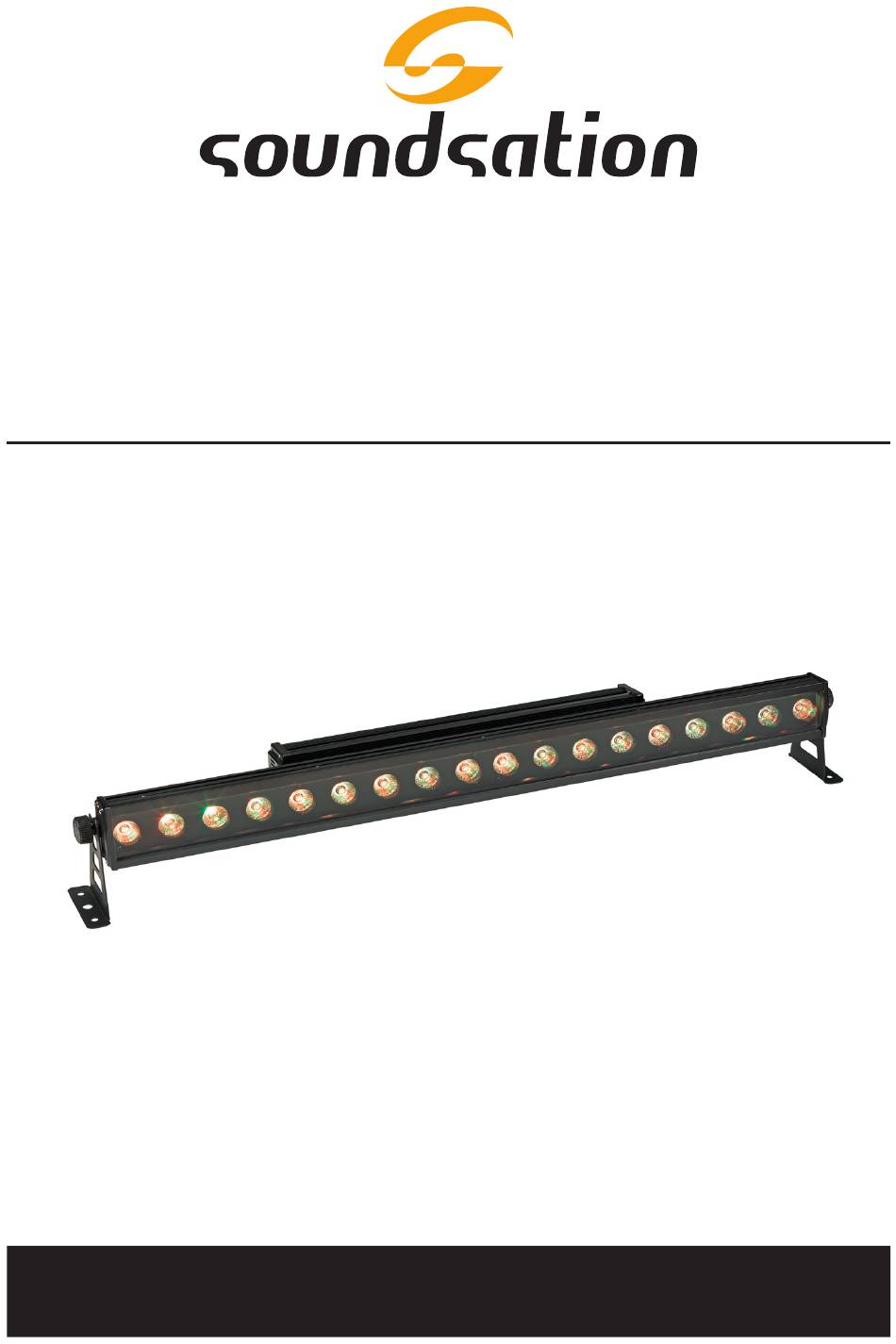

- Page 1 BAR-18-12W-IP65 18 LED x 12W RGBW 4in1 BAR with SINGLE LED control USER MANUAL MANUALE UTENTE Please read this manual carefully and properly take care of it Leggete questo manuale e conservatelo per future consultazioni...
- Page 2 Dear customer, First of all thanks far purchasing a SOUNDSATION® product. Our mission is to satisfy all possible needs of musical instrument and professional audio users offering a wide range of products using the latest technologies. We hope you will be satisfied with this item and, if you want to collaborate, we are looking for a feedback from you about the operation of the product and possible www.soundsation-...
-
Page 3: Table Of Contents
ENGLISH BAR-18-12W-IP65 User manual TABLE OF CONTENTS 1. INTRODUCTION ......................6 1.1. Unpacking .................................6 1.2. Accessories ................................6 2. OVERVIEW ........................7 3. MAIN FEATURES ......................7 4. MAINS CONNECTION ....................8 5. DMX CONNECTIONS ....................8 5.1. DMX Terminator ..............................9 6. CONNECTIONS PANEL ....................9 7. CONTROL PANEL .....................10 8. - Page 4 ENGLISH BAR-18-12W-IP65 User manual IMPORTANT SAFETY SYMBOLS The symbol is used to indicate that some hazardous live terminals are involved within this apparatus, even under the normal operating con- ditions, which may be sufficient to constitute the risk of electric shock or death.
- Page 5 ENGLISH BAR-18-12W-IP65 User manual Heat The apparatus should be located away from heat sources such as radiators, stoves or other appliances that produce heat. Don not use it when maximum ambient tempera- ture is higher than 40°C. 2) Object and Liquid Entry Objects do not fall into and liquids are not spilled into the inside of the apparatus for safety.
-
Page 6: Introduction
1.2. Accessories SOUNDSATION can supply a wide range of quality accessories that you can use with your BAR-18-12W-IP65, like Cables, Splitters, DMX controllers, and a wide range of other fixtures. All products in our catalogue has been long tested with this device, so we recommend you to use Genuine SOUNDSATION Accessories and Parts. -
Page 7: Overview

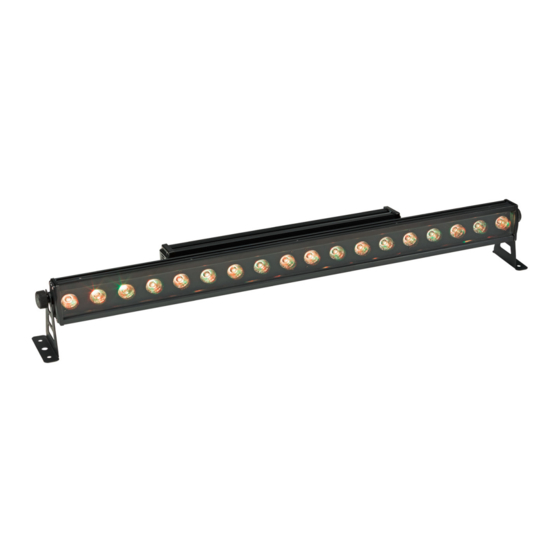

BAR-18-12W-IP65 User manual 2. OVERVIEW The BAR-18-12W-IP65 is a slim bar with individual control of 18 High Power LEDs. It is a compact and powerful fixture for both indoor and outdoor use. The bar is equipped with powerful RGBW LED chips of 4in1 technology and allows light designers a variety of effects and programming options. -
Page 8: Mains Connection
ENGLISH BAR-18-12W-IP65 User manual 4. MAINS CONNECTION Connect the device to the mains with the supplied power cord. When connecting the power supply, please check that the supply voltage and frequency are the same as indicated for the device. The cable pin-out is as follows:... -
Page 9: Dmx Terminator
POWER OUT CONNECTOR Power output connector for power supply to additional SOUNDSATION lights. Ensure that the total current consumption of all connected devices does not exceed the value specified on the device in amperes (A). -
Page 10: Control Panel
ENGLISH BAR-18-12W-IP65 User manual 7. CONTROL PANEL MENU EnTER Menu Button This button allows to scroll all the device’s functions and to escape from a selected function without any saving. 2) UP Button Using this button, it is possible to increase the function’s value. -
Page 11: Functions Map
ENGLISH BAR-18-12W-IP65 User manual 8. FUNCTIONS MAP... -
Page 12: Functions Description
ENGLISH BAR-18-12W-IP65 User manual 8.1. FUNCTIONS DESCRIPTION All the BAR-18-12W-IP65 functions are selectable by using the MENU BUTTON on the Control Panel. Here below there is an explanation about the device’s functions. DMX CHANNEL SELECTION After the selection of this function, the display shows the current value of the DMX Channel. - Page 13 13) DEVICE ID If you have more BAR-18-12W-IP65 devices, you can use them in a serial Daisy Chain. This is possible setting a device as master, and all the others as slaves. This function allows you to give an ID NUMBER to each device used as slave. A maximum of 14 de- vices can be set as slaves and you can choose the ID NUMBER using the UP and DOWN buttons.
-
Page 14: 9Ch Channel Mode Chart
ENGLISH BAR-18-12W-IP65 User manual 8.2. 9CH Channel Mode Chart CHANNEL VALUE FUNCTION 0 - 255 RGBW LED Dimmer (0% - 100%) 0 - 4 No effect 5 - 255 Strobe - Slow to Fast 0 - 25 No function 26 - 35... -
Page 15: 23Ch Channel Mode Chart
ENGLISH BAR-18-12W-IP65 User manual 0- 255 BLUE Dimmer, 0-100% 0- 255 WHITE Dimmer, 0-100% 8.3. 23CH Channel Mode Chart CHANNEL VALUE FUNCTION 0 - 255 RGBW LED Dimmer (0% - 100%) 0 - 4 No effect 5 - 255 Strobe - Slow to Fast... -
Page 16: 72Ch Channel Mode Chart
ENGLISH BAR-18-12W-IP65 User manual Show Mode Speed - Slow to Fast 0 - 255 During the “Fixed Color Choice” it makes the choice with fade ÷ ÷ 0- 255 CH23 RGBW Dimmer, 0-100% LED 1 LED 18 8.4. 72CH Channel Mode Chart... -
Page 17: Specifications
ENGLISH BAR-18-12W-IP65 User manual 9. SPECIFICATIONS Voltage 100V ~ 240V 50-60HZ Electrical Power consumption 240W 18 x 12W Light Source Colors RGBW Color Mixing DMX512 9CH/23CH/72CH Master/slave Control Mode Sound Mode Auto Mode Power Supply Connectors IP65 DMX Connectors IP65... -
Page 18: Warranty And Service
SOUNDSATION shall satisfy the warranty obligations by remedying any material or manufacturing faults free of charge at SOUNDSATION’s discretion either by repair or by exchanging individual parts or the entire appliance. Any defective parts removed from a product during the course of a warranty claim shall become the property of SOUNDSATION. - Page 19 ITALIANO SOMMARIO 1. INTRODUZIONE .......................22 1.1. Disimballaggio ..............................22 1.2. ACCESSORI ................................22 2. DESCRIZIONE GENERALE ..................23 3. CARATTERISTICHE PRINCIPALI ................23 4. CONNESSIONE ALLA RETE ELETTRICA ..............24 5. CONNESSIONI DMX ....................24 5.1. Terminatore DMX ..............................25 6. PANNELLO CONNESSIONI ..................25 7. PANNELLO DI CONTROLLO ..................26 8.
- Page 20 ITALIANO MANUALE D’USO BAR-18-12W-IP65 IMPORTANTI SIMBOLI DI SICUREZZA Il simbolo è usato per indicare che in questa apparecchiatura sono presenti alcuni terminali sotto tensione pericolosi, anche in condizioni di normale funzionamento, che possono costituire rischio di scosse elettriche o di morte.
- Page 21 ITALIANO MANUALE D’USO BAR-18-12W-IP65 1)^Calore L’apparecchio deve essere posto lontano da fonti di calore come radiatori, stufe o altri apparecchi che producono calore. 2)^VENTILAZIONE Non ostruite le prese d’aria per la ventilazione: ciò potrebbe provocare incendi. Installa- te sempre l’unità secondo le istruzioni del produttore.
-
Page 22: Introduzione
MANUALE D’USO BAR-18-12W-IP65 INTRODUZIONE Grazie per aver acquistato il nostro BAR-18-12W-IP65. Divertiti con il tuo nuovo dispo- sitivo e assicurati di leggere attentamente questo manuale prima di metterlo in funzio- ne. Questo manuale utente è stato creato per fornire sia una panoramica dei controlli, sia informazioni su come usarli. -
Page 23: Descrizione Generale
MANUALE D’USO BAR-18-12W-IP65 2. DESCRIZIONE GENERALE BAR-18-12W-IP65 è una barra sottile con controllo individuale di 18 LED ad alta po- tenza. È un apparecchio compatto e potente sia per uso interno che esterno. La barra è dotata di potenti chip LED RGBW della tecnologia 4in1 e offre ai tecnici luci una varietà... -
Page 24: Connessione Alla Rete Elettrica
ITALIANO MANUALE D’USO BAR-18-12W-IP65 4. CONNESSIONE ALLA RETE ELETTRICA Collegare il dispositivo alla rete elettrica con il cavo di alimentazione in dotazione. Quando si collega l’alimentazione al si prega di controllare che la tensione di alimenta- zione e la frequenza siano le stesse indicate per il dispositivo La corrispondenza dei fili è... -
Page 25: Terminatore Dmx
ITALIANO MANUALE D’USO BAR-18-12W-IP65 5.1. Terminatore DMX DMX è un protocollo di comunicazione elastico, tuttavia si potrebbero verificare oc- casionalmente degli errori. Le terminazioni riducono gli errori di segnale, e quindi le migliori applicazioni includono l’uso di una terminazione in tutte le circostanze. Se si verificano problemi con un comportamento irregolare dell’apparecchio, specialmente... -
Page 26: Pannello Di Controllo
ITALIANO MANUALE D’USO BAR-18-12W-IP65 7. PANNELLO DI CONTROLLO MENU EnTER 1)^PULSANTE MENU Questo pulsante consente di scorrere tutte le funzioni del dispositivo e di uscire da una funzione selezionata senza alcun salvataggio. 2) PULSANTE UP Usando questo pulsante, è possibile incrementare il valore della funzione. -
Page 27: Mappa Delle Funzioni
ITALIANO MANUALE D’USO BAR-18-12W-IP65 8. MAPPA DELLE FUNZIONI... -
Page 28: Descrizione Delle Funzioni
ITALIANO MANUALE D’USO BAR-18-12W-IP65 8.1. DESCRIZIONE DELLE FUNZIONI Tutte le funzioni di BAR-18-12W-IP65 sono selezionabili usando il PULSANTE MENU sul pannello di controllo. Di seguito c’è una spiegazione su ogni funzione del dispositivo. SELEZIONE CANALE DMX Dopo aver selezionato questa funzione, il display mostra il valore corrente del canale DMX. - Page 29 UP e DOWN. 13)^NUMERO ID DEL DISPOSITIVO Se si dispone di più dispositivi BAR-18-12W-IP65, è possibile utilizzarli in serie. Si può quindi determinare un dispositivo come master e tutti gli altri come slave. Questa funzione consente di assegnare un numero identificativo a ciascun dispositivo utilizzato come slave.
-
Page 30: Tabella Dei Canali In Modo 9Ch
ITALIANO MANUALE D’USO BAR-18-12W-IP65 8.2. Tabella dei Canali in MODO 9CH CHANNEL VALUE FUNCTION 0 - 255 RGBW LED Dimmer (0% - 100%) 0 - 4 Nessun effetto 5 - 255 Strobo - Da lento a veloce 0 - 25... -
Page 31: Tabella Dei Canali In Modo 23Ch
ITALIANO MANUALE D’USO BAR-18-12W-IP65 0- 255 VERDE Dimmer, 0-100% 0- 255 BLU’ Dimmer, 0-100% 0- 255 BIANCO Dimmer, 0-100% 8.3. Tabella dei Canali in MODO 23CH CHANNEL VALUE FUNCTION 0 - 255 RGBW LED Dimmer (0% - 100%) 0 - 4... -
Page 32: Tabella Dei Canali In Modo 72Ch
ITALIANO MANUALE D’USO BAR-18-12W-IP65 Velocità dei vari modi automatici - Da Lento a Veloce 0 - 255 Durante la “Scelta del colore fisso” (CH3), effettua il cambio colore con dissolvenza ÷ ÷ CH23 0- 255 RGBW Dimmer, 0-100% LED 1 LED 18 8.4. -
Page 33: Specifiche
ITALIANO MANUALE D’USO BAR-18-12W-IP65 9. SPECIFICHE Voltaggio 100V ~ 240V 50-60HZ Caratteristiche Elettriche Massimo assorbimento 240W 18 x 12W Sorgente Luminosa Colori RGBW Miscelazione colori DMX512 9CH/23CH/72CH Master/slave Modalità di controllo Modalità Sound Modalità Auto Connettori di Alimentazione IP65 Connettori DMX... -
Page 34: Garanzia E Assistenza
In alternativa è possibile inviare il prodotto a SERVICE CENTER SOUNDSATION - Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italia. Per poter inviare un prodotto al centro di assistenza è necessario un numero di RMA. Le spese di trasporto devono essere coperte dal proprietario del prodotto. - Page 35 Questo prodotto viene importato nella UE da FRENEXPORT SPA – Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italy www.soundsa tionmusic.com Soundsation® is a registered trademark of FRENEXPORT SPA - Italy Soundsation® è un marchio di fabbrica registrato della FRENEXPORT SPA - Italy...
- Page 36 www.soundsa tionmusic.com Ver 1.0 - Nov. 2018...
