Electrical Connection; Raccordement Électrique - Assa Abloy effeff EX118R Installation Instructions Manual

Elektrischer Anschluss
D
Gefahr!
Explosionsgefahr durch Lichtbo-
genbidung. Die Stromversorgung
und der Schaltverstärker dürfen
nur im „sicheren Bereich" verbaut
werden.
Der Anschluss des Türöffners darf
nur über die mitgelieferte „blaue
Leitung" erfolgen.
Explosionsgefährdeter
Bereich
Anschluss

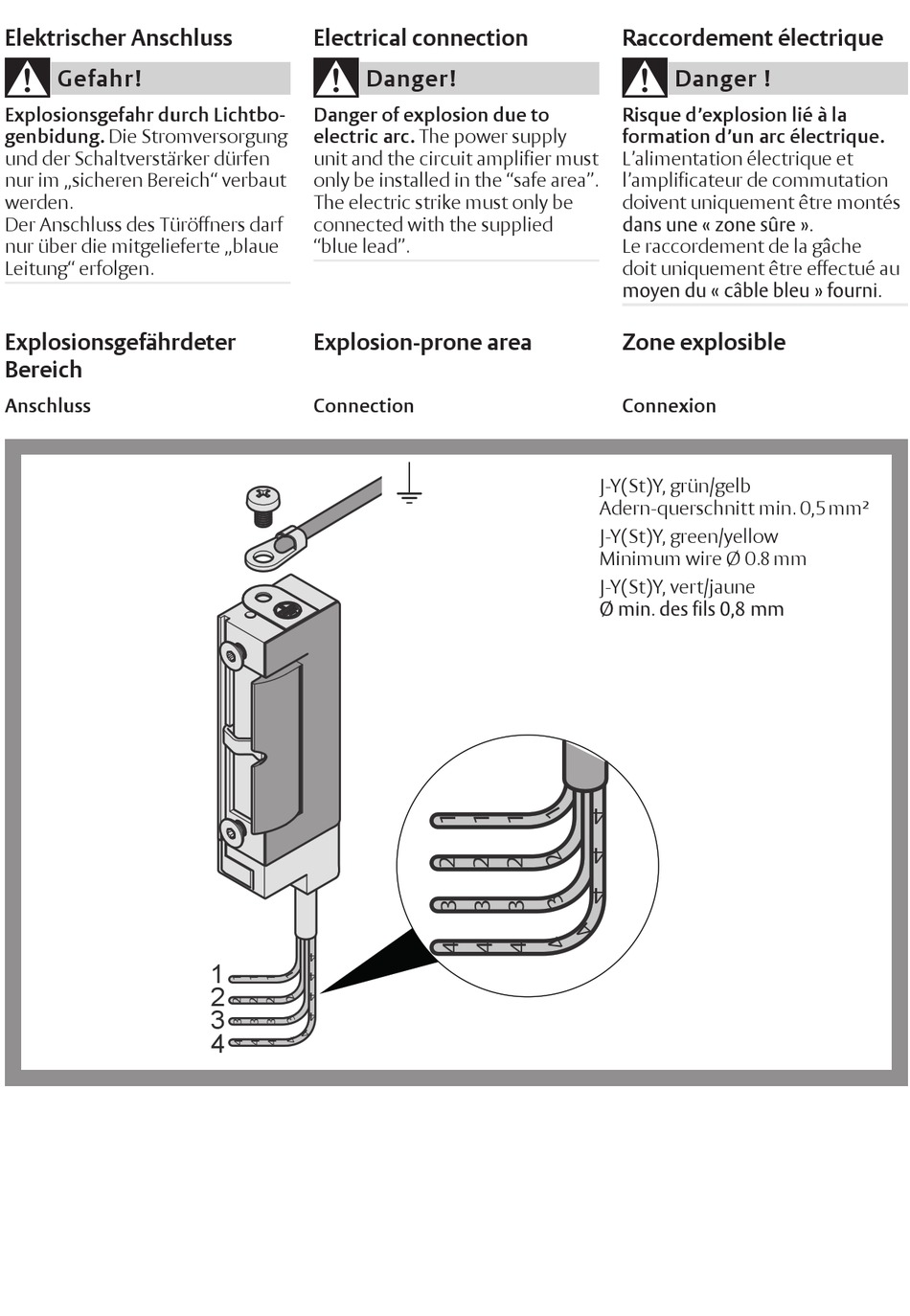

Electrical connection

D
Danger!
Danger of explosion due to
electric arc. The power supply
unit and the circuit amplifier must
only be installed in the "safe area".
The electric strike must only be
connected with the supplied
"blue lead".
Explosion-prone area
Connection
1
2
3
4
Raccordement électrique
D
Danger !
Risque d'explosion lié à la
formation d'un arc électrique.
L'alimentation électrique et
l'amplificateur de commutation
doivent uniquement être montés
Le raccordement de la gâche
doit uniquement être effectué au
Zone explosible
Connexion
J-Y(St)Y, grün/gelb
Adern-querschnitt min. 0,5 mm²
J-Y(St)Y, green/yellow
Minimum wire Ø 0.8 mm
J-Y(St)Y, vert/jaune
