2.1

Mounting the Monitor / Monter le Moniteur

The FPM-200 series can be mounted in numerous ways. The FPM-200 can be
mounted almost anywhere.
La série FPM-200 peut être montée de différentes manières. La polyvalence du
FPM-200 lui permet d'être monté sur votre bureau ou ailleurs.
2.1.1

Panel Mounting / Montage Sur Panneau

When installing the FPM-212/215/217 series in a panel, release the mounting brack-
ets by detaching 4x screws on rear side and fix them on the top and bottom with
screws. Installing the panel mount requires 10x clampers with M4 * 25 mm screws.
Si vous devez installer la série FPM-212/215/217 dans un panneau, libérez les sup-
ports de fixation en détachant 4 vis situées à l'arrière et fixez-les en haut et en bas à
l'aide de vis. Pour réaliser complètement le montage sur panneau, il faut 10 pinces
avec M6 * 21mm des vis.
Panel Mounting
Panel Mounting
10x clampers with M4 * 25mm screws.
Diameter of screw = M4 min.
Length of screw = 25.0 min.
Montage sur panneau
10 pinces avec vis M4 * 25 mm.
Diamètre de la vis = M4 min.
Longueur de la vis = 25.0 min.
FPM-200 Series User Manual
1

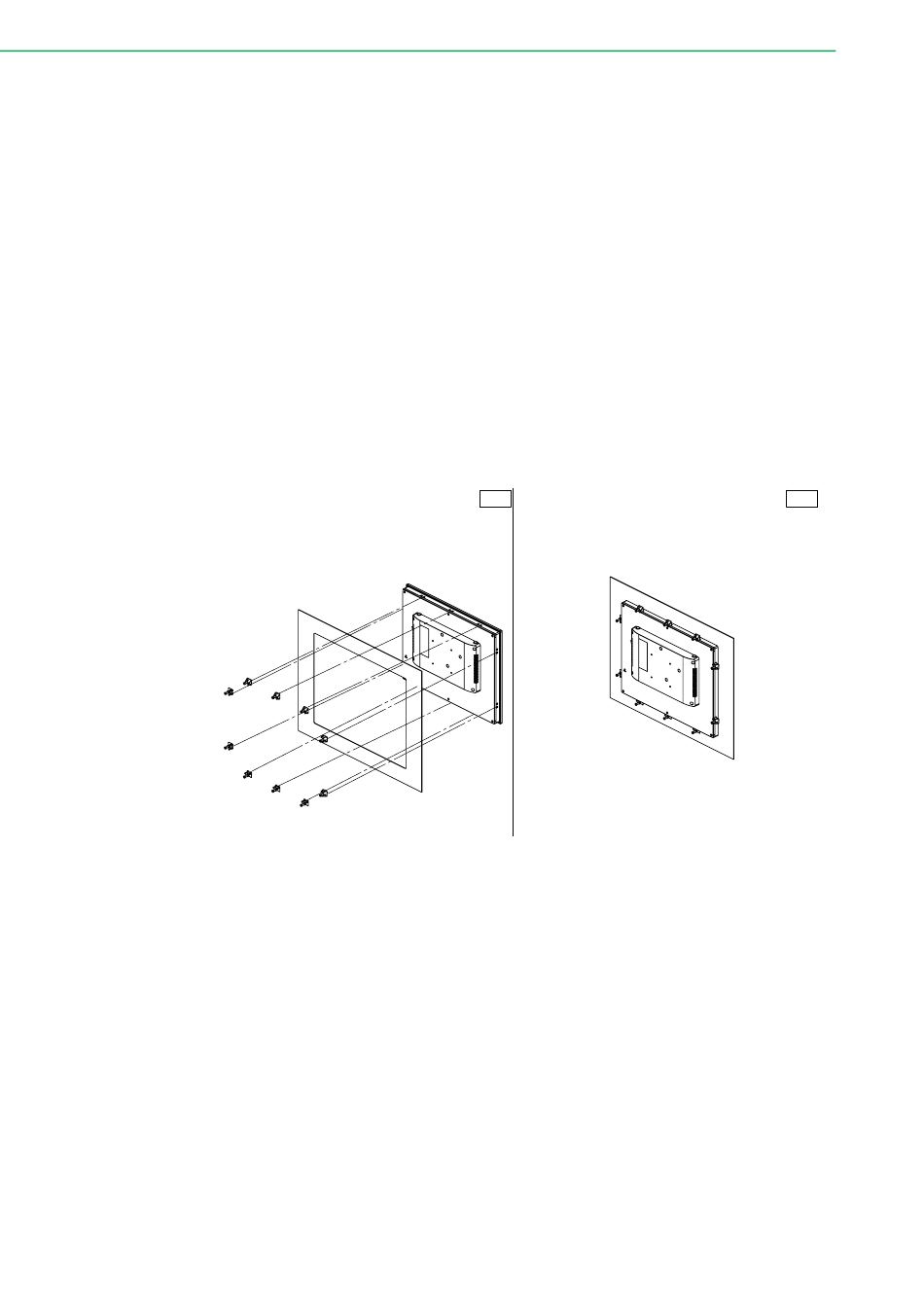

Figure 2.1 Panel Mounting
