Panoramica

Struttura e funzionamento

2
1
8

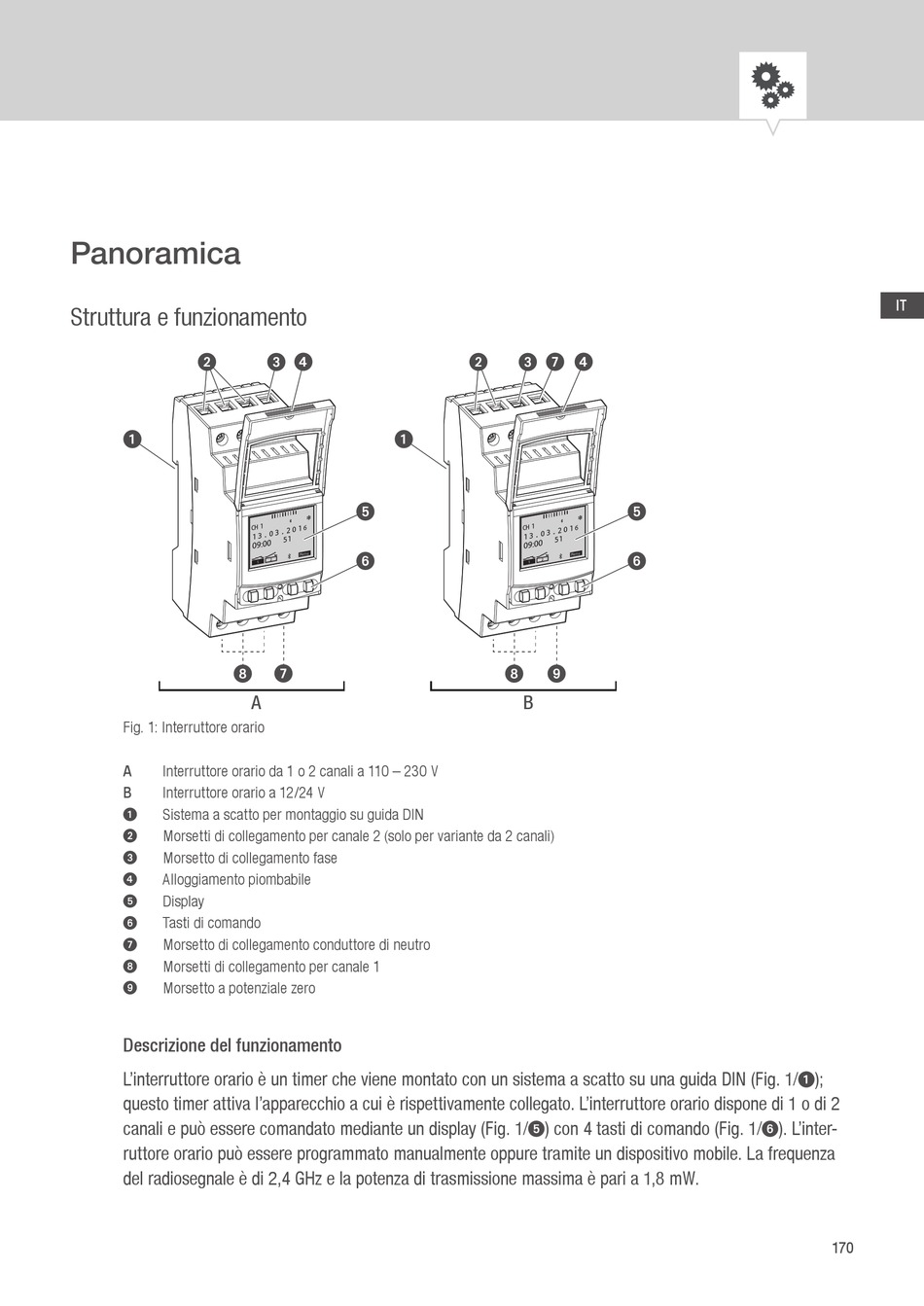

Fig. 1: Interruttore orario
A Interruttore orario da 1 o 2 canali a 110 – 230 V
B
Interruttore orario a 12/24 V
Sistema a scatto per montaggio su guida DIN
1
Morsetti di collegamento per canale 2 (solo per variante da 2 canali)
2
Morsetto di collegamento fase
3
Alloggiamento piombabile
4
Display
5
Tasti di comando
6
Morsetto di collegamento conduttore di neutro
7
Morsetti di collegamento per canale 1
8
Morsetto a potenziale zero
9
Descrizione del funzionamento
L'interruttore orario è un timer che viene montato con un sistema a scatto su una guida DIN (Fig. 1/
questo timer attiva l'apparecchio a cui è rispettivamente collegato. L'interruttore orario dispone di 1 o di 2
canali e può essere comandato mediante un display (Fig. 1/
ruttore orario può essere programmato manualmente oppure tramite un dispositivo mobile. La frequenza
del radiosegnale è di 2,4 GHz e la potenza di trasmissione massima è pari a 1,8 mW.
3 4
1
5
6
7
A
2 3 7 4
5
6
8 9
B
) con 4 tasti di comando (Fig. 1/
5
IT
);
1
). L'inter-
6
170
