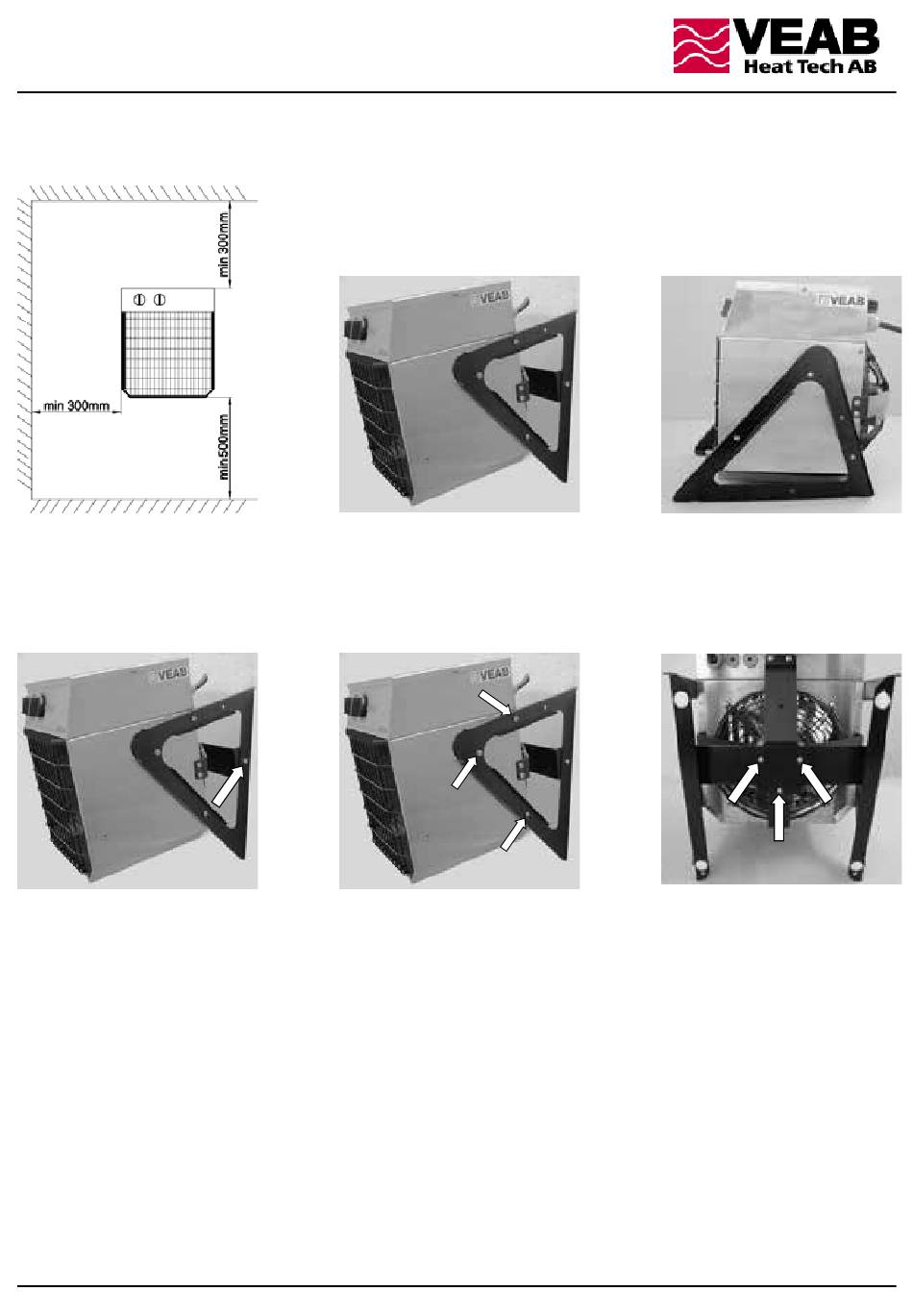

Dimensions & montage
Fig 1
Fig 2

Installation fixe

Livré comme le montre la figure B.
Suspendre le ventilateur par les trous de serrage, serrer à fond les deux vis inférieures, puis les deux vis supérieures, et s'assurer que
le ventilateur est fixé en place. Voir dimensions minimales figure 1. En montage fixe, il faut installer un rupteur avec une distance
de rupture d'au moins 3 mm. Vérifier la plaque d'identification du ventilateur chauffant, ainsi que le schéma de câblage dans le
couvercle, pour que l'installation soit correcte. Seul un monteur professionnel est habilité à procéder au montage conformément aux
consignes d'installation.
Usage portatif
1. Dévisser les deux vis de la console et de l'entretoise, voir figure 2.
2. Puis dévisser les vis de la console sur le côté du ventilateur, voir figure 3.
3. Enlever du moteur les vis et la rondelle qui les accompagne, voir figure 4.
4. Déposer l'entretoise entre le moteur et la console, elle est inutile en usage portatif.
5. Revisser les trois vis du moteur. Attention, ne pas oublier les rondelles.
6. Monter les consoles du ventilateur conformément à la figure C.
Installation fixe
Fig. B
Fig 3
19
Usage portatif
Fig. C
Fig 4
