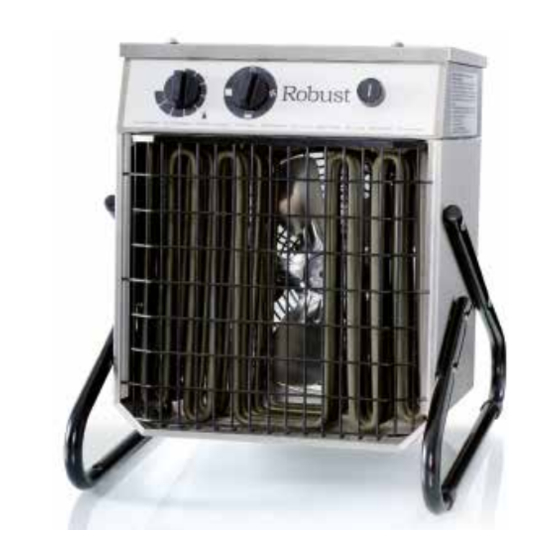

ROBUST - H
Monterings- / bruksanvisning för Robust H
SE
Viktigt: Läs denna instruktion innan produkten monteras och ansluts.
Spara bruksanvisningen för framtida bruk!.........................................................................................2
Installation and user instructions for Robust H
GB
Important: Read these instructions before installing and connecting this product.
Keep the instructions in a safe place for future use!..........................................................................5
Robust H- mallien asennus- / käyttöohjeet
FI
Tärkeää: Lue tämä ohje läpi ennen tuotteen asentamista ja kytkemistä.
Säästä tämä ohje myöhempää tarvetta varten!..................................................................................8
Monterings-/bruksanvisning for Robust H
NO
Viktig: Les instruksjonene før montering og tilkopling av produktene.
Ta vare på bruksanvisningen for framtidig bruk!................................................................................11
Montage- / bedienungsanleitung für Robust H
DE
Wichtig: Lesen Sie die Anleitung genau durch, bevor das Gerät eingebaut und
angeschlossen wird! Verwahren Sie diese Unterlagen für später!.................................................14
Installation et utilisation des convecteurs soufflants Robust H
FR
Important: Lire attentivement cette notice avant de monter et brancher le convecteur.
Conserver ensuite soigneusement la notice.....................................................................................17
Montage- / gebruiks-aanwijzing voor Robust H
NL
Belangrijk: Lees deze instructie voordat u het product monteert en aansluit.
Bewaar de instructie voor ev. later gebruik!......................................................................................20
Instrukcja montażu i użytkowania termowentylatorów Robust H
PL
Uwaga: Przed zamontowaniem i podłączeniem urządzenia przeczytaj dokładnie
tę instrukcję. Zachowaj instrukcję do korzystania w przyszłości!..................................................23
Инструкция по монтажу и эксплуатации моделей Robust H
RU
ВАЖНО! Перед монтажом и подключением оборудования прочитайте
настоящую инструкцию. Храните ин ст рук цию для пользования в будущем!....................26
Art.nr. 172240-03

Advertisement

loading
Need help?

Need help?

Do you have a question about the robust h and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for VEAB robust h

Summary of Contents for VEAB robust h

  • Page 1 Wichtig: Lesen Sie die Anleitung genau durch, bevor das Gerät eingebaut und angeschlossen wird! Verwahren Sie diese Unterlagen für später!..........14 Installation et utilisation des convecteurs soufflants Robust H Important: Lire attentivement cette notice avant de monter et brancher le convecteur.
  • Page 2 ROBUST - H Säkerhetsanvisningar för alla modeller Värmefläkten kan vid felaktigt montage och/eller felaktig användning orsaka fara. Denna apparat får användas av barn över 8 år, personer med fysiska- eller psykiska funktionshinder samt personer som saknar erfarenhet, men endast under förutsättning att de har fått noggranna instruktioner om apparatens funktioner och eventuella risker.
  • Page 3 Rengör värmefläkten regelbundet, då damm och smuts kan orsaka överhettning och brandfara. Följande medföljer värmefläkten • 1 st Montageanvisning • 1 st Skena för väggmontage av värmefläkt • 2 st Golv-/väggkonsoler Teknisk data Robust H Total Värme- Motor- Reglerings- Luft- Temperatur- Spänning...

  • Page 4: Fast Installation

    ROBUST - H Mått och montage Fast monterad värmefläkt Flyttbar värmefläkt Fast installation Medföljande skena för väggmontage skruvas upp på väggen. Fläkten häktas därefter på skenan och skruvas fast i nederkanten, kontrollera att den sitter säkert fast. Vid fast montage måste en brytare med minst 3mm brytavstånd användas. Kontrollera värmefläktens dataskylt samt kopplingsschemat i locket, så...
  • Page 5 ROBUST - H Safety instructions for all models If the fan heater is incorrectly installed and/or used, it may give rise to danger. This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capa- bilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

  • Page 6: Operation

    The following is supplied with the fan heater • 1 - installation instructions • 1 - rail for wall mounting of the fan heater • 2 - floor/wall brackets Technical specification of the Robust H Total Heat Motor Air flow Air temp.
  • Page 7 ROBUST - H Dimensions and installation Permanently installed fan heater Portable fan heater Permanent installation The rail supplied should be secured to the wall by means of screws. Then hook the fan heater to the rail and secure it with screws at the bottom edge.
  • Page 8 ROBUST - H Kaikkien mallien turvallisuusohjeet Väärin asennettuna ja/tai käytettynä lämpöpuhallin voi aiheuttaa vaaratilanteita. Tämä tuote ei ole tarkoitettu lapsille eikä fyysisesti tai psyykkisesti vajaakuntoisille, kokemattomille tai puutteellisesti tietoisille henkilöille, ellei heidän turvallisuudestaan vastaava henkilö ole antanut heille ohjeita tuotteen käytöstä tai valvo heitä...
  • Page 9 Hoito/Huolto Puhdista lämpöpuhallin säännöllisesti, koska pöly ja lika voivat aiheuttaa ylikuumenemista ja palovaaran. Lämpöpuhaltimen mukana toimitetaan • 1 kpl. Asennusohjeet. • 1 kpl. Kisko lämpöpuhaltimen seinäasennusta varten • 2 kpl. Lattia-/seinäkannattinta Tekniset tiedot Robust H Teho Lämpö Moottori Säätömah Ilma- Lämpötilan-...
  • Page 10 ROBUST - H Mitat & asennus Kiinteästi asennettu lämpöpuhallin Siirrettävä lämpöpuhallin Kiinteä asennus Toimituksen mukana tuleva kisko seinäasennusta varten ruuvataan seinään kiinni. Tämän jälkeen puhallin ripustetaan kiskolle ja ruuvataan kiinni alalaitaan. Tarkista, että puhallin on turvallisesti kiinnitetty. Kiinteässä asennuksessa on käytettävä...
  • Page 11 ROBUST - H Sikkerhetsforskrifter for alle modeller Feil montering og/eller bruk av vifteovnen kan medføre fare. Dette produktet er ikke ment til å brukes av barn eller personer med redusert fysisk eller mental evne eller mangel på erfaring og kunnskap, med mindre en person med ansvar for deres sikkerhet har gitt anvisninger for bruk av produktet eller vedkommende overvåker håndteringen.
  • Page 12 Rengjør vifteovnen regelmessig, ettersom støv og smuss kan forårsake overoppheting og brannfare. Følgende skal medfølge vifteovnen • 1 monteringsanvisning • 1 skinne for veggmontering av vifteovn • 2 gulv-/veggkonsoller Technical specification of the Robust H Total Varme- Motor- Regulerings- Luft- Temperatur- Type Strøm...
  • Page 13 ROBUST - H Mål och montering Fast monterad vifteovn Flyttbar vifteovn Fastmontering Medfølgende skinne for veggmontering skrus opp på veggen. Viften hektes deretter på skinnen og skrus fast i nederkant, kontroller at den sitter godt fast. Ved fast montering må en bryter med minst 3 mm kontaktavstand brukes. Kontroller vifteovnens merkeskilt samt koplingsskjemat i lokket, slik at monteringen blir korrekt.
  • Page 14 ROBUST - H Sicherheitsvorschriften für alle Modelle Bei nicht fachgerechter Montage sowie unsachgemäßer oder falscher Anwendung können Gefahren entstehen. Dieses Produkt ist nicht dafür vorgesehen, von Kindern oder Personen mit verminderten körperlichen oder men- talen Fähigkeiten oder mit mangelnder Erfahrung und ungenügenden Kenntnissen verwendet zu werden, sofern keine Anweisungen betreffend die Anwendung des Produktes von einer für deren Sicherheit verantwortlichen Person erteilt worden sind oder diese Person die Handhabung nicht beaufsichtigt.
  • Page 15 Säubern Sie den Heizlüfter regelmäßig, da Staub und Schmutz Überhitzung und damit Brandgefahr verursachen können. Im Lieferumfang enthalten sind • 1 St Montageanleitung. • 1 St Schiene zur stationären Befestigung des Heizers an der Wand. • 2 St Fußboden-/Wandkonsole. Technische Angaben zum Robust H Total Leistungs- Luft- Temperatur-...
  • Page 16 ROBUST - H Maße und Montage Stationärer Heizlüfter Transportabler Heizlüfter Stationäre Installation Die der Lieferung beigefügte Schiene mit Dübel und Schrauben an der Wand befestigen. Danach den Heizlüfter in die Schiene einhängen und an der unteren Kante festschrauben. Kontrollieren Sie, dass er sicher und fest sitzt! Bei stationärer Installation muss ein Schalter mit einem Unterbrecherabstand von mindestens 3 mm verwendet werden.
  • Page 17 ROBUST - H Consignes de sécurité concernant tous les modèles Le convecteur soufflant peut être cause de dommages en cas d’installation ou d’utilisation incorrecte. Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) présentant des capacités physiques, sensorielles ou mentales réduites ou dont l’expérience et les connaissances sont insuffisantes, à...
  • Page 18 Nettoyer régulièrement le convecteur, car la poussière et la saleté peuvent provoquer une surchauffe et entraîner un risque d’incendie. Le convecteur soufflant est livré avec • 1 notice d’installation. • 1 rail pour installation murale. • 2 pieds/consoles. Caractéristiques techniques Robust H Puissance Puissance Puissance Elévation Type Plage de réglage...
  • Page 19 ROBUST - H Dimensions et installation Installation fixe Version portable Installation fixe Visser sur le mur le rail fourni avec le convecteur. Accrocher ensuite le convecteur sur le rail et le visser au bord inférieur. Contrôler sa fixation. En installation fixe, il convient d’utiliser un commutateur dont l’écartement entre les contacts soit au moins de 3 mm. Pour une installation correcte, respecter les indications de la plaque signalétiques et le schéma de câblage à...
  • Page 20 ROBUST - H Veiligheidsvoorschriften voor alle modellen De heteluchtventilator kan bij onjuiste installatie en/of foutief gebruik gevaar opleveren. Dit product is niet bestemd voor gebruik door kinderen of andere personen met verminderde fysieke of mentale vermogens of met een gebrek aan kennis en ervaring, tenzij zij instructies aangaande het gebruik van het product hebben gekregen van iemand die voor hun veiligheid verantwoordelijk is of die toezicht houdt op het gebruik.
  • Page 21 Reinig de heteluchtventilator regelmatig, aangezien stof en vuil oververhitting en brandgevaar kunnen veroorzaken. De levering van de heteluchtventilator dient te bestaan uit • 1 Montageaanwijzing • 1 rail voor wandmontage van de heteluchtventilator • 2 vloer-/wandconsoles Technische gegevens Robust H Totale Warmte- Motor- Regel- Lucht- Temp.-...
  • Page 22 ROBUST - H Afmetingen & installatie Vast gemonteerde heteluchtventilator Mobiele heteluchtventilator Permanente installatie Schroef de bijgeleverde rail voor wandmontage vast op de wand. Bevestig de ventilator daarna op de rail en schroef hem aan de onderkant vast. Controleer of hij stevig vast zit. Bij permanente installatie moet een schakelaar met een onderbrekingsafstand van minstens 3 mm worden gebruikt.
  • Page 23 ROBUST - H Instrukcje bezpieczeństwa obowiązujące dla wszystkich modeli Termowentylator może w wypadku wadliwego montażu lub niewłaściwego użytkowania stanowić zagrożenie. Urządzenie nie jest przeznaczone do użytku przez osoby (włączając dzieci) z upośledzeniami fizycznymi, sensorycznymi lub umysłowymi lub takie, którym brakuje doświadczenia lub wiedzy, o ile nie są nadzorowane przez osobę...
  • Page 24 Czyść regularnie termowentylator, ponieważ pył i brud mogą powodować przegrzanie i ryzyko pożaru. Razem z wentylatorem powinny zostać dostarczone następujące elementy • 1 szt. Instrukcja montażu • 1 szt. Szyna do zamontowania termowentylatora na ścianie • 2 szt. Konsole podłogowe lub ścienne Dane techniczne Robust H Możliwości Przepływ Wzrost Prąd Masa całkowita...
  • Page 25 ROBUST - H Wymiary i montaż Wentylator zamontowany na ścianie fixe Wentylator przenośny Instalacja na stałe Przykręć do ściany szynę, która została dostarczona wraz z termowentylatorem. Zawieś na szynie termowentylator i przykręć go do niej w dolnej części. Sprawdź, czy jest mocno przymocowany. Przy montażu na stałe konieczne jest stosowanie wyłącznika o odstępie styków przy wyłączeniu co najmniej 3 mm.
  • Page 26 ROBUST - H Правила техники безопасности для всех моделей Неправильный монтаж и/или неправильная эксплуатация вентиляторного агрегата могут быть опасными. Данное устройство не предназначено для использования людьми (в том числе детьми) c ограниченными физическими, сенсорными или умственными способностями или не обладающими нужным опытом и знаниями, если они не прошли обучения...

  • Page 27: Принцип Работы

    Регулярно производите чистку агрегата, поскольку пыль и грязь могут стать причиной перегрева и пожарной опасности. В поставку отопительного вентиляторного агрегата входит следующе • Инструкция по монтажу (1 шт.). • Шина для настенного монтажа агрегата (1 шт.). • Напольные/настенные консоли (2 шт.). Технические данные Robust H Общая Тепловая Мощность Возможность...
  • Page 28 ROBUST - H Монтажные размеры Стационарный монтаж Мин 300 мм Нефиксированная установка Стационарный монтаж Входящую в поставку шину для настенного монтажа винтами закрепить на стене. После этого вентилятор крюками подвесить на шине и винтами закрепить у нижней кромки. Проверить надёжность крепления. При...
  • Page 29 ROBUST - H Reservdelar / Spare parts / Varaosat / Reservedeler / Ersatzteile / Pièces détachées / Reserveonderdelen / Czêœci zamienne / 3апасные части H6-9...
  • Page 30 ROBUST - H Robust H6 Robust H6 Robust H9 Reservdelar/Benämning 230V3~ 400V3N~ 400V3N~ Lock 106669 106669 106669 Fläktvinge 105108 105108 105108 Skyddsgaller fläkt 106657 106657 106657 Fläktmotor 106749 106749 106749 Skyddsgaller front 106656 106656 106656 Element 804068 804068 804067 Handtag 106655 106655 106655...
  • Page 31 ROBUST - H Robust H6 Robust H6 Robust H9 Spare parts/Designation 230V3~ 400V3N~ 400V3N~ Cover 106669 106669 106669 Fanblade 105108 105108 105108 Protective grill, fan 106657 106657 106657 Fanmotor 106749 106749 106749 Protective grill 106656 106656 106656 Element 804068 804068 804067 Handle 106655...
  • Page 32 ROBUST - H Robust H6 Robust H6 Robust H9 Varaosat/Nimitys 230V3~ 400V3N~ 400V3N~ Kansi 106669 106669 106669 Puhaltimen siipi 105108 105108 105108 Suojasäleikkö, puhallin 106657 106657 106657 Puhallinmottori 106749 106749 106749 Suojasäleikkö 106656 106656 106656 Elemetti 804068 804068 804067 Kahua 106655 106655 106655...
  • Page 33 ROBUST - H Robust H6 Robust H6 Robust H9 Reservedeler/Benevning 230V3~ 400V3N~ 400V3N~ Lokk 106669 106669 106669 Vifte 105108 105108 105108 Beskyttelsesgitter, vifte 106657 106657 106657 Viftemotor 106749 106749 106749 Beskyttelsesgitter 106656 106656 106656 Element 804068 804068 804067 Håndtak 106655 106655 106655 Vrider...
  • Page 34 ROBUST - H Robust H6 Robust H6 Robust H9 Ersatzteile/Bezeichung 230V3~ 400V3N~ 400V3N~ Dechel 106669 106669 106669 Gebläseflügel 105108 105108 105108 Schutzgitter, Gebläse 106657 106657 106657 Gebläsemotor 106749 106749 106749 Schutzgitter 106656 106656 106656 Heizelement 804068 804068 804067 Handgriff 106655 106655 106655 Dreschalter...
  • Page 35 ROBUST - H Pièces détachées/ Robust H6 Robust H6 Robust H9 Dénomination 230V3~ 400V3N~ 400V3N~ Couvercie 106669 106669 106669 Ailette de ventilateur 105108 105108 105108 Grille de protection, ventilateur 106657 106657 106657 Monteur de ventilateur 106749 106749 106749 Grille de protection 106656 106656 106656...
  • Page 36 ROBUST - H Reserve-onderdelen/ Robust H6 Robust H6 Robust H9 Omschrijving 230V3~ 400V3N~ 400V3N~ Deksel 106669 106669 106669 Waaier 105108 105108 105108 Beschermrooster 106657 106657 106657 Ventilatormotor 106749 106749 106749 Beschermrooster 106656 106656 106656 Verwarmingselement 804068 804068 804067 Handgreep 106655 106655 106655 Draaiknop...
  • Page 37 ROBUST - H Robust H6 Robust H6 Robust H9 Czêœci zamienne/Oznaczenie 230V3~ 400V3N~ 400V3N~ Pokrywa 106669 106669 106669 £opatki wentylatora 105108 105108 105108 Kratka ochronna dla wentylatora 106657 106657 106657 Silnik wentylatora 106749 106749 106749 Kratka ochronna 106656 106656 106656 Element grzewczy 804068 804068...
  • Page 38 ROBUST - H Robust H6 Robust H6 Robust H9 Запасные части/Наименование 230В3~ 400В3N~ 400В3N~ Крышка 106669 106669 106669 Лопасть вентилятора 105108 105108 105108 Решетка вентилятора 106657 106657 106657 Двигатель вентилятора 106749 106749 106749 Защитная решетка 106656 106656 106656 Нагревательный элемент 804068 804068 804067...
  • Page 39 ROBUST - H The following harmonized European standards have been applied: Följande harmoniserande standarder har tillämpats: Standards / Standard Regarding / Avser EN 60355-1 ELECTRICAL SAFETY / GS EN 60355-2-30 ELECTRICAL SAFETY / GS EN 50366 ELECTRICAL SAFETY / GS EN 50366+A1 EN 61000-3-11 EN 61000-6-1...
  • Page 40 ROBUST - H ROBUST - H NB: We reserve us from typographical errors and the right to make changes and improvements to the contents of this manual without prior notice. VEAB Heat Tech AB Visitors adress Org.no/F-skatt Postal Cheque Service...
