ROBUST - V

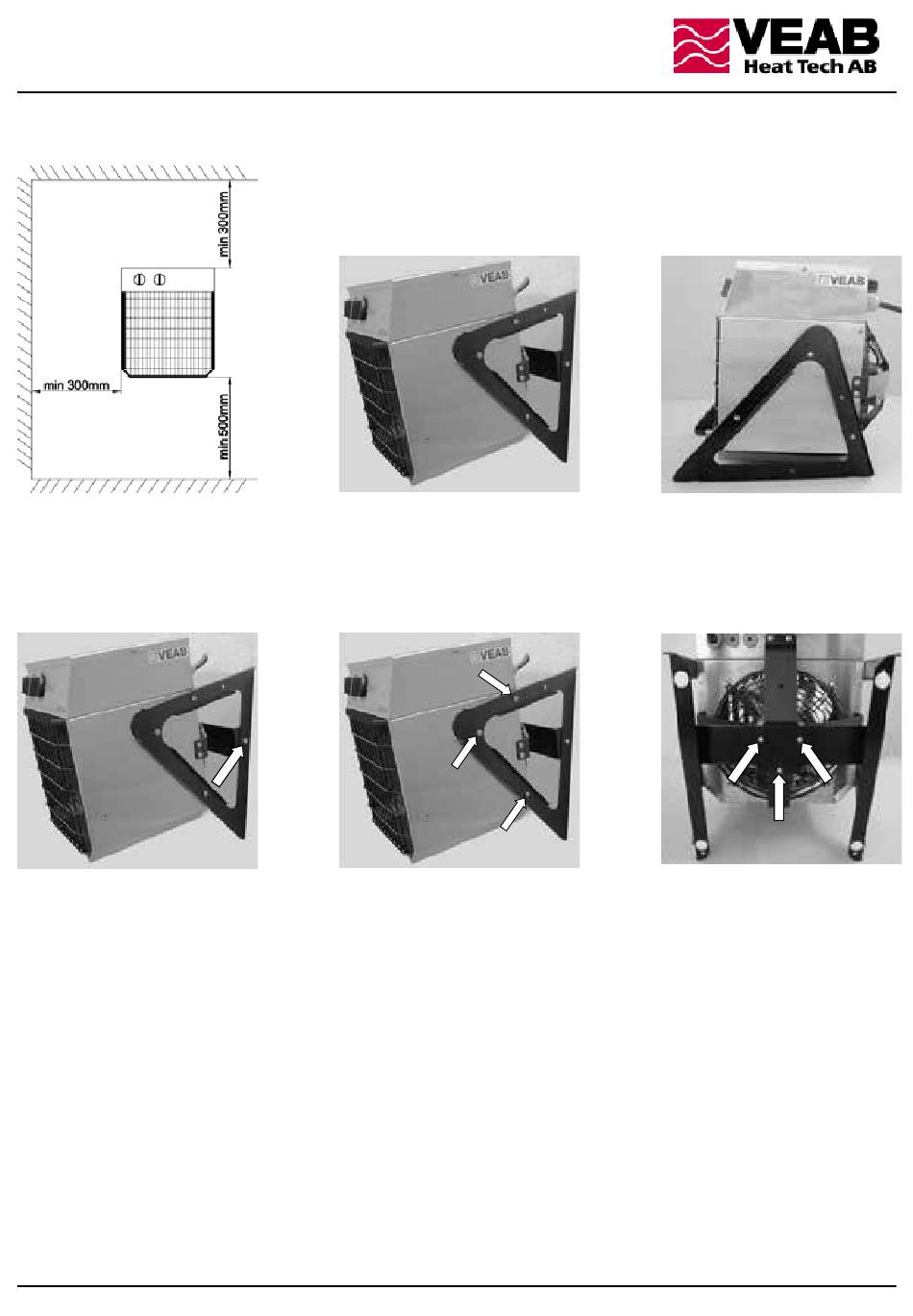

Mått & montering
Fig 1
Fig 2

Fast installation

Fläkten levereras enligt bild B.
Häng upp fläkten i nyckelhålen, lås fast med de två nedre skruvarna dra sedan åt de övre skruvarna,
kontrollera att värmaren sitter säkert fast. Se min mått figur 1.
Vid fast montage måste en brytare med minst 3 mm brytavstånd installeras.
Kontrollera värmefläktens dataskylt samt kopplingsschemat i locket, så att installationen blir rätt.
Installationen skall utföras av behörig installatör och enligt gällande föreskrifter.
Portabel användning
1. Lossa de två skruvarna i konsolen och staget, se figur 2.
2. Lossa därefter skruvarna på konsolen i värmefläktens sida, se figur 3.
3. Ta bort skruvarna med tillhörande bricka från motorn, se figur 5.
4. Staget mellan motorn och konsolerna avlägsnas, det används inte vid portabelt bruk.
5. Skruva åter fast de tre skruvarna i motorn. OBS glöm ej brickorna.
6. Montera konsolerna på fläkten enligt bild C.
Fast installation
Bild B
Fig 3
4
Portabel användning
Bild C
Fig 4
