ROBUST - V

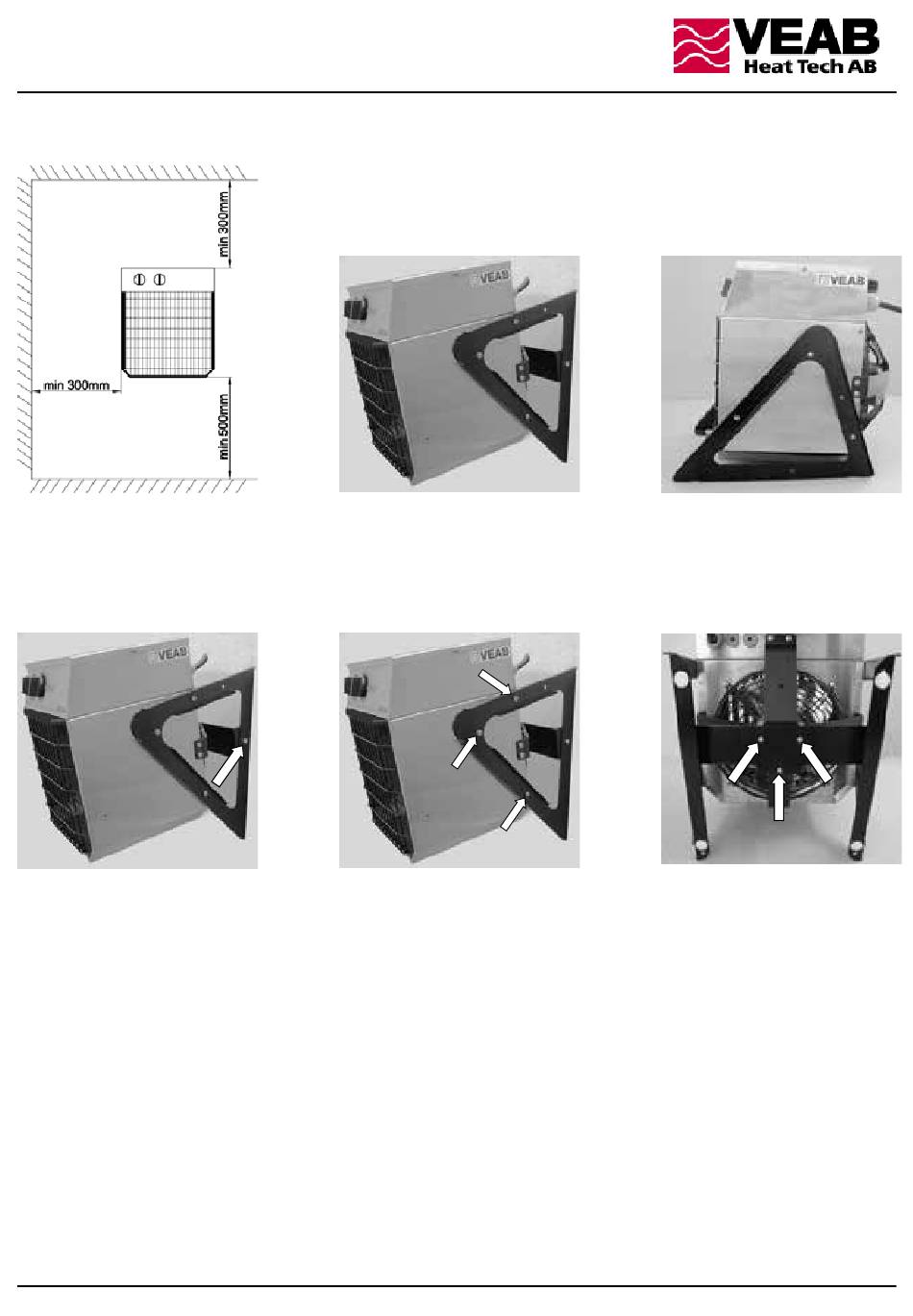

Maße & Montage
Fig 1
Fig 2
Stationäre Installation
Wird wie im Bild B dargestellt geliefert.
Hängen Sie den Lüfter in die Löcher ein, ziehen Sie danach erst die zwei unteren und erst dann die oberen Schrauben fest an.
Kontrollieren Sie, dass der Lüfter fest verankert ist. Siehe min. Maße, Figur 1.
Bei stationärer Installation muss ein Schalter mit einemUnterbrecherabstandt von mindestens 3 mm angebracht werden.
Kontrollieren Sie das Typenschild und den Schaltplan im Deckel und überprüfen Sie, ob die Installation fachgerecht ausgeführt ist.
Lassen Sie die Installation des Gerätes nur vom Fachmann entsprechend der geltender Vorschriften ausführen!
Portable Anwendung
1. Lösen Sie die zwei Schrauben an Konsol und Strebe, siehe Figur 2.
2. Lösen Sie danach die Konsolschrauben an der Seite des Heizlüfters siehe Figur 3.
3. Entfernen Sie die Schrauben und Unterlegscheiben vom Motor, siehe Figur 4.
4. Die Strebe zwischen Motor und Konsol wird abgenommen; sie ist bei portabler Anwendung unnötig.
5. Bringen Sie die drei Schrauben wieder am Motor an. Achtung, die Unterlegscheiben nicht vergessen.
6. Befestigen Sie die Konsole entspr. Bild C.
Stationäre Installation
Bild B
Fig 3
16
Portable Anwendung
Bild C
Fig 4
