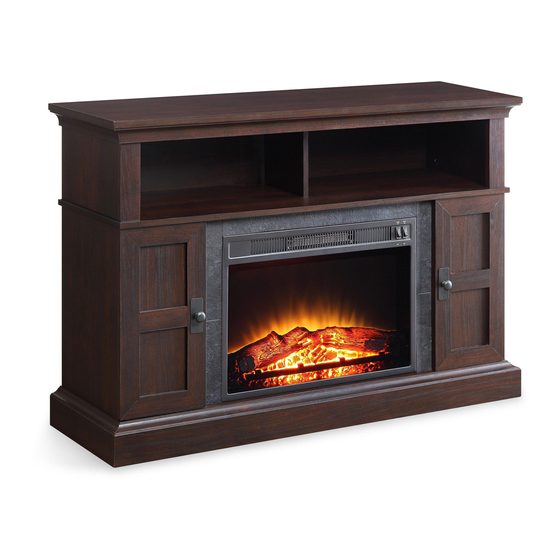

Media Fireplace Console
If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the
store where it was purchased. Please call our customer service number and have your instructions
and parts list ready to provide the model name, part name or factory number:
Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday
Or visit our web site 24 hours a day, 7 days a week for product assistance at
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
Stock # WMFP48FH-10-KD
# WMFP48FH-10-KG
# WMFP48FH-10-KW
ADULT ASSEMBLY REQUIRED
www.whalenstyle.com
Or e-mail your request to parts@whalenfurniture.com
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Date 2018-03-15 Rev. 0001-B
866-942-5362
LOT NUMBER:
DATE PURCHASED:
/
/

Advertisement

loading

Related Manuals for Whalen WMFP48FH-10-KD

Summary of Contents for Whalen WMFP48FH-10-KD

  • Page 1 LOT NUMBER: DATE PURCHASED: Media Fireplace Console Stock # WMFP48FH-10-KD # WMFP48FH-10-KG # WMFP48FH-10-KW ADULT ASSEMBLY REQUIRED If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the store where it was purchased. Please call our customer service number and have your instructions...
  • Page 2 M A X I M U M R E C O M M E N D E D W E I G H T L O A D S MANUFACTURER: Whalen Furniture Manufacturing CATALOG: Media Fireplace Console MADE IN CHINA FITS UP TO MOST 55”...
  • Page 3 Important Before you begin: Open, identify and count all parts prior to assembly. Lay out parts on a flat and non- abrasive surface. You will need the parts identified on page 4 and 5 of this instruction manual. NOTE: IT IS VERY IMPORTANT TO USE GLUE WITH DOWELS. EXCESS GLUE CAN BE WIPED OFF WITH DAMP CLOTH.

  • Page 4: Parts And Hardware List

    Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. A- Top Panel ( B- Upper Side Panel ( C- Upper Front Panel ( Qty. 1 Qty. 2 Qty.
  • Page 5 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. Qty. 1 T- Stop Rail ( Fireplace Insert (Qty. 1) Remote Control with Battery (Qty. 1) (1) Cam Lock (2) Cam Bolt (3) M8 x 30 mm Wood Dowel (Qty.
  • Page 6 Assembly Instructions Cam Bolt (26 used in this step) ② 1. Unpack the unit and confirm that you have all the hardware and required parts. Assemble the unit on a carpeted floor or the empty carton to avoid any scratch. 2.
  • Page 7 Assembly Instructions Cam Bolt (17 used in this step) ② 3. Securely screw seventeen Cam Bolts (2) into the designated small holes on the Center Shelf (E) on both sides.
  • Page 8 Assembly Instructions Cam Bolt (8 used in this step) ② 4. Securely screw the Cam Bolts (2) into the designated small holes on the Lower Partition Panels (H and...
  • Page 9 Assembly Instructions Cam Lock M8 x 30 mm Wood Dowel (3 used in this step) (2 used in this step) ① ③ 5. Attach the Middle Crossbar (K) to the Center Shelf (E) with two Wood Dowels (3) and three Cam Locks (1) (Refer to page 3 on Cam Lock system operation supplement).
  • Page 10 Assembly Instructions Cam Lock M8 x 30 mm Wood Dowel (4 used in this step) (2 used in this step) ① ③ 6. Attach one Front Panel (C) to one Upper Side Panel (B) with one Wood Dowel (3) and two Cam Locks (1).
  • Page 11 Assembly Instructions Cam Lock M8 x 30 mm Wood Dowel (8 used in this step) (10 used in this step) ① ③ 8. Attach one Middle Stile (L) to the Left Lower Partition Panel (H) with two Wood Dowels (3) and two Cam Locks (1).
  • Page 12 Assembly Instructions M8 x 30 mm Wood Dowel M4 x 38 mm Screw (4 used in this step) (8 used in this step) ③ ⑤ 11. Attach the Bottom Front Stretcher (O) to the Bottom Front Molding (P) with four Wood Dowels (3) and eight 38 mm (5).
  • Page 13 Assembly Instructions Cam Lock (6 used in this step) ① M8 x 30 mm Wood Dowel (4 used in this step) ③ 12. Attach the Bottom Stretchers (N and O) to the Bottom Panel (M) with four Wood Dowel (3) and six Cam Locks (1).
  • Page 14 Assembly Instructions M8 x 30 mm Wood Dowel M4 x 38 mm Screw (8 used in this step) (4 used in this step) ③ ⑤ 13. Attach the Left Lower Partition Panel assembly to the Bottom Panel (M) with four Wood Dowels (3) and two 38 mm Screws (5).
  • Page 15 Assembly Instructions Cam Lock M8 x 30 mm Wood Dowel (6 used in this step) (12 used in this step) ① ③ 15. Attach the Left Lower Side Panel (F) to the Panels (J, M and N) with six Wood Dowels (3) and three Cam Locks (1).
  • Page 16 Assembly Instructions Cam Lock M8 x 30 mm Wood Dowel (8 used in this step) (12 used in this step) ① ③ 17. Attach the Center Shelf assembly to the Panels (F, G, H and I) with twelve Wood Dowels (3) and eight Cam Locks (1).
  • Page 17 Assembly Instructions M8 x 30 mm Wood Dowel Cam Lock (5 used in this step) (6 used in this step) ③ ① 18. Attach the Upper Side Panel assemblies to the Center Shelf (E) with four Wood Dowels (3) and four Cam Locks (1).
  • Page 18 Assembly Instructions Cam Lock (6 used in this step) ① M8 x 30 mm Wood Dowel (5 used in this step) ③ 20. Attach the Top Panel (A) to the Panels (B and D) with five Wood Dowels (3) and six Cam Locks (1).
  • Page 19 Assembly Instructions M3 x 15 mm Screw Triangle Metal Plate Flat Head (8 used in this step) (2 used in this step) ⑬ ⑥ 21. Using the pilot holes as a guide, fasten two Triangle Metal Plates (13) at the bottom joints between the Bottom Front Molding (P) and Lower Side Panels (F and G) using four 15 mm Screws (6) per plate.
  • Page 20 Assembly Instructions Floor Leveler (2 used in this step) ⑭ 22. Tightly screw two Floor Levelers (14) into the Triangle Metal Plates (13) and set to the correct height.
  • Page 21 Assembly Instructions Cam Lock (4 used in this step) ① 23. Flip the assembled unit around at its front edges. 24. Fasten the Lower Back Panels (J) to the Lower Side Panels (F and G) with four Cam Locks (1).
  • Page 22 Assembly Instructions Straight Metal Bracket M3 x 15 mm Screw Flat Head (2 used in this step) (4 used in this step) ④ ⑥ 25. Using the pilot holes as a guide, fasten two Straight Metal Brackets (4) at the joints between Center Crossbar (K) and Middle Stiles (L) with two 15 mm Screws (6) per plate.
  • Page 23 Assembly Instructions M3.5 x 15 mm Washer Head Screw (16 used in this step) ⑦ 26. Now, go back and securely tighten all the Cam Locks and the Screws. Make sure that all the parts are tight and there are no gaps between the parts. This will help keep the unit square. 27.
  • Page 24 Assembly Instructions Knob Knob Bolt Rubber Bumper (2 used in this step) (2 used in this step) (4 used in this step) ⑪ ⑫ ⑩ 28. Attach one Knob (10) to the front side of each Door (R) with the Knob Bolt (11). 29.
  • Page 25 Assembly Instructions Shelf Support Cam Lock Cover (8 used in this step) (24 used in this step) ⑧ ⑨ 33. Insert four Shelf Supports (8) into the desired holes inside each side compartment. Make sure you place four Shelf Supports in the same level so the shelf is not tilted. Rest the Adjustable Shelves (S) onto the Shelf Supports (8).
  • Page 26 Assembly Instructions 35. Unpack the fireplace insert from the inner box and follow the instructions to install the Top Trim and Side Trims to the fireplace insert. 36. Lift the fireplace insert carefully into the back of the assembled mantel and center it in the opening. drag the insert across the Bottom Panel (M) as it may scratch the unit.
  • Page 27 Assembly Instructions NOTE: You must install the Strip Stopper to prevent the TV from tipping when placing your flat panel television directly on the console. 38. Remove the paper backing from the Stop Rail (T), then properly align the Stop Rail with the top edge of the stopper template on Top Panel (A).
  • Page 28 Assembly Instructions Tools required: Phillips screwdriver, Power Drill, 3/8” Drill Bit and Rubber Mallet. 40. Ask for assistance to position the assembled fireplace at the desired location against a wall. If necessary, adjust the pre-attached Floor Levelers at the bottom of the Base to level the unit. Now, follow the instructions printed on the plastic bag containing the Tipping Restraint Hardware to attach the tip-over restraints to the unit and the wall.

  • Page 29: Care And Maintenance

    Should this product be defective in workmanship or materials or fail under normal use, we will repair or replace it for up to one (1) year from date of purchase. Every Whalen Furniture product is designed to meet your highest expectations. We guarantee that you will immediately see the value of our fine furniture.
  • Page 31 LOTE NÚMERO: FECHA DE COMPRA Consola para medios con chimenea Serie # WMFP48FH-10-KD # WMFP48FH-10-KG # WMFP48FH-10-KW ENSAMBLE REQUERIDO POR ADULTO Si tienen alguna pregunta acerca del ensamble o si alguna parte está faltante, no retorne esté producto a la tienda. Por favor llame a nuestro departamento de ayuda al cliente teniendo su instructivo y lista de partes para proveer el modelo, nombre de parte o el número de fábrica:...
  • Page 32 P E S O S M Á X I M O S R E C O M E N D A D O S FABRICANTE: Whalen Furniture Manufacturing CATÁLOGO: Consola para medios con chimenea HECHO EN CHINA PARA LA MAYORÍA DE TV’S DE 55”...
  • Page 33 Importante Antes de comenzar: Abra, identifique y cuente todas las partes antes del ensamble. Coloque las piezas sobre una superficie plana y no abrasiva. Tendrá que las partes identificadas en la página 4 y 5 de este manual de instrucciones. NOTA: ES MUY IMPORTANTE PARA EL USO DE GOMA CON LOS PERNSO DE MADERA.
  • Page 34 Partes y lista de material de ferretería Por favor, lea completamente las instrucciones y verifique que todas las partes y material de ferretería enumerados están presentes antes de comenzar el ensamble. A- Panel superior (Cant B- Panel sup. lateral (Cant C- Panel frontal sup.
  • Page 35 Partes y lista de material de ferretería Por favor, lea completamente las instrucciones y verifique que todas las partes y material de ferretería enumerados están presentes antes de comenzar el ensamble. Cant. 1 Cant Cant T- Riel tope ( Inserto de chimenea ( .

  • Page 36: Instrucciones De Ensamble

    Instrucciones de ensamble Tornillo de fijación (26 usados en este paso) ② 1. Desempaque la unidad y confirmar que usted tiene todo el material de ferretería y piezas necesarias. Ensamble la unidad en un lugar o de la caja de cartón vacía para evitar cualquier rasguño. 2.
  • Page 37 Instrucciones de ensamble Tornillo de fijación (17 usados en este paso) ② 3. Fijar 17 tornillos de fijación (2) en los agujeros pequeños designados en la repisa central (E).
  • Page 38 Instrucciones de ensamble Tornillo de fijación (8 usados en este paso) ② 4. Adjuntar de los tornillos de fijación (2) en los orificios pequeños designados en los paneles divisores inferiores (H e I).
  • Page 39 Instrucciones de ensamble Tuerca de fijación Perno M8 x 30 mm (3 usados en este paso) (2 usados en este paso) ① ③ 5. Coloque el soporte central (K) para la repisa central (E) mediante el uso de dos pernos de madera (3) y tres tuercas de fijación (1) (Consulte la página 3 del funcionamiento del sistema de tuercas de fijación).
  • Page 40 Instrucciones de ensamble Tuerca de fijación Perno M8 x 30 mm (4 usados en este paso) (2 usados en este paso) ① ③ 6. Una un panel frontal (C) a un panel lateral superior (B) con un perno de madera (3) y dos tuercas de fijación (1).
  • Page 41 Instrucciones de ensamble Tuerca de fijación Perno M8 x 30 mm madera (10 usados en este paso) (8 usados en este paso) ③ ① 8. Unir una moldura media (L) al panel divisor inferior izquierdo (H) con dos pernos de madera (3) y dos tuercas de fijación (1).
  • Page 42 Instrucciones de ensamble Perno M8 x 30 mm madera Tornillo M4 x 38 mm (4 usados en este paso) (8 usados en este paso) ③ ⑤ 11. Coloque el soporte frontal inferior (O) a la moldura inferior frontal (P) con cuatro pernos de madera (3) y ocho tornillos de 38 mm (5).
  • Page 43 Instrucciones de ensamble Tuerca de fijación (6 usados en este paso) ① Perno M8 x 30 mm madera (4 usados en este paso) ③ 12. Coloque los soportes inferiores (N y O) al panel inferior (M) con cuatro pernos de madera (3) y seis tuercas de fijación (1).
  • Page 44 Instrucciones de ensamble Perno M8 x 30 mm madera Tornillo M4 x 38 mm (8 usados en este paso) (4 usados en este paso) ③ ⑤ 13. Coloque el conjunto del panel divisor inferior izquierdo al panel inferior (M) con cuatro pernos de madera (3) y dos tornillos de 38 mm (5).
  • Page 45 Instrucciones de ensamble Tuerca de fijación Perno M8 x 30 mm madera (6 usados en este paso) (12 usados en este paso) ① ③ 15. Coloque el panel inferior lateral izquierdo (F) para los paneles (J, M y N) mediante el uso de seis pernos de madera (3) y tres tuercas de fijación (1).
  • Page 46 Instrucciones de ensamble Tuerca de fijación Perno M8 x 30 mm madera (8 usados en este paso) (12 usados en este paso) ① ③ 17. Coloque el conjunto de la repisa central a los paneles (F, G, H e I) mediante la participación de doce pernos de madera (3) y ocho tuercas de fijación (1).
  • Page 47 Instrucciones de ensamble Tuerca de fijación Perno M8 x 30 mm madera (6 usados en este paso) (5 usados en este paso ) ① ③ 18. Una los conjuntos de panel lateral superior a la repisa central (E) con cuatro pernos de madera (3) y cuatro tuercas de fijación (1).
  • Page 48 Instrucciones de ensamble Tuerca de fijación (6 usados en este paso) ① Perno M8 x 30 mm madera (5 usados en este paso) ③ 20. Coloque el panel superior (A) para los paneles (B y D) mediante la participación de cinco pernos de madera (3) y seis tuercas de fijación (1).
  • Page 49 Instrucciones de ensamble Tornillo M3 x 15 mm Soporte triangular cabeza plana (2 usados en este paso) (8 usados en este paso) ⑬ ⑥ 21. Usar los orificios piloto como una guía e inserte dos soportes triángulo (13) en las articulaciones inferiores entre el moldura inferior frontal (P) y paneles laterales inferiores (F y G) por medio de cuatro tornillos de 15 mm (6) por plato.
  • Page 50 Instrucciones de ensamble Nivelador de piso (2 usados en este paso) ⑭ 22. Fijar los dos niveladores de piso (14) en los soportes de metal triángulares (13) y fijar los a la altura correcta.
  • Page 51 Instrucciones de ensamble Tuerca de fijación (4 usados en este paso) ① 23. Girar la unidad ensamblada en torno a sus bordes delanteros. 24. Fijar los paneles inferiores posteriores (J) a los paneles laterales inferiores (F y G) con cuatro tuercas de fijación (1).
  • Page 52 Instrucciones de ensamble Soporte de metal M3 x 15 mm cabeza plana (2 usados en este paso) (4 usados en este paso) ④ ⑥ 25. Usar los orificios piloto como una guía y sujetar dos soportes rectos de metal (4) en las uniones entre el soporte central (K) y las molduras medias (L) con dos tornillos de 15 mm (6) por soporte.
  • Page 53 Instrucciones de ensamble Tornillo M3.5 x 15 mm cabeza especial (16 usados en este paso) ⑦ 26. Ahora, volver atrás y apriete firmemente todas las tuercas de fijación y los tornillos. Asegúrese de que todas las partes estén apretados y que no haya espacios entre las partes. Esto ayudará a mantener el cuadrado de la unidad.
  • Page 54 Instrucciones de ensamble Botón Tornillo p/botón Tope plástico (2 usados en este paso) (2 usados en este paso) (4 usados en este paso) ⑪ ⑫ ⑩ 28. Una un botón (10) a la parte frontal de cada puerta (R) con el tornillo para botón (11). 29.
  • Page 55 Instrucciones de ensamble Soporte de repisa Cubierta de tuerca (8 usados en este paso) (24 usados en este paso) ⑨ ⑧ 33. Insertar cuatro soportes de repisa (8) en los orificios deseados dentro de cada compartimento lateral. Asegúrese de colocar los soportes de los cuatro en el mismo nivel por lo que la repisa no quedara inclinada.
  • Page 56 Instrucciones de ensamble 35. Desempacar el inserto de chimenea de la caja interior y siga las instrucciones para instalar las molduras superiors y laterales de la chimenea. 36. Levante el inserto de la chimenea y con cuidado colocar en la parte posterior de la repisa ensamblada y centrarla en la abertura.
  • Page 57 Instrucciones de ensamble NOTA: Es necesario instalar el riel tope para evitar que el televisor se caiga al ponerle sobre la consola. 38. Retire el papel protector del riel tope (T), y luego alinear correctamente al borde superior de la plantilla para tope en el panel superior (A).
  • Page 58 Instrucciones de ensamble Herramienta requerida: Destornillador estrella, Taladro, broca de 3/8” y mazo de goma. 40. Pide ayuda para colocar la unidad ensamblada en el lugar deseado contra una pared. Si es necesario, ajuste los niveladores de piso pre-fijado en la parte inferior de la unidad para nivelar la unidad. Ahora, siga las instrucciones impresas en la bolsa de plástico que contiene el herraje para evitar el vuelco para fijar las restricciones en la unidad y la pared.

  • Page 59: Mantenimiento Y Cuidados

    Si este producto tiene algun defecto de ensamblado o material o si tiene alguna falla en uso normal, Nosotros lo repararemos o lo re-emplazaremos hasta por un año a partir de la fecha de compra. Todo producto de Whalen Furniture es diseñado para alcanzar sus espectativas más altas. Nosotros le garantizamos que inmediatamente podrá...
