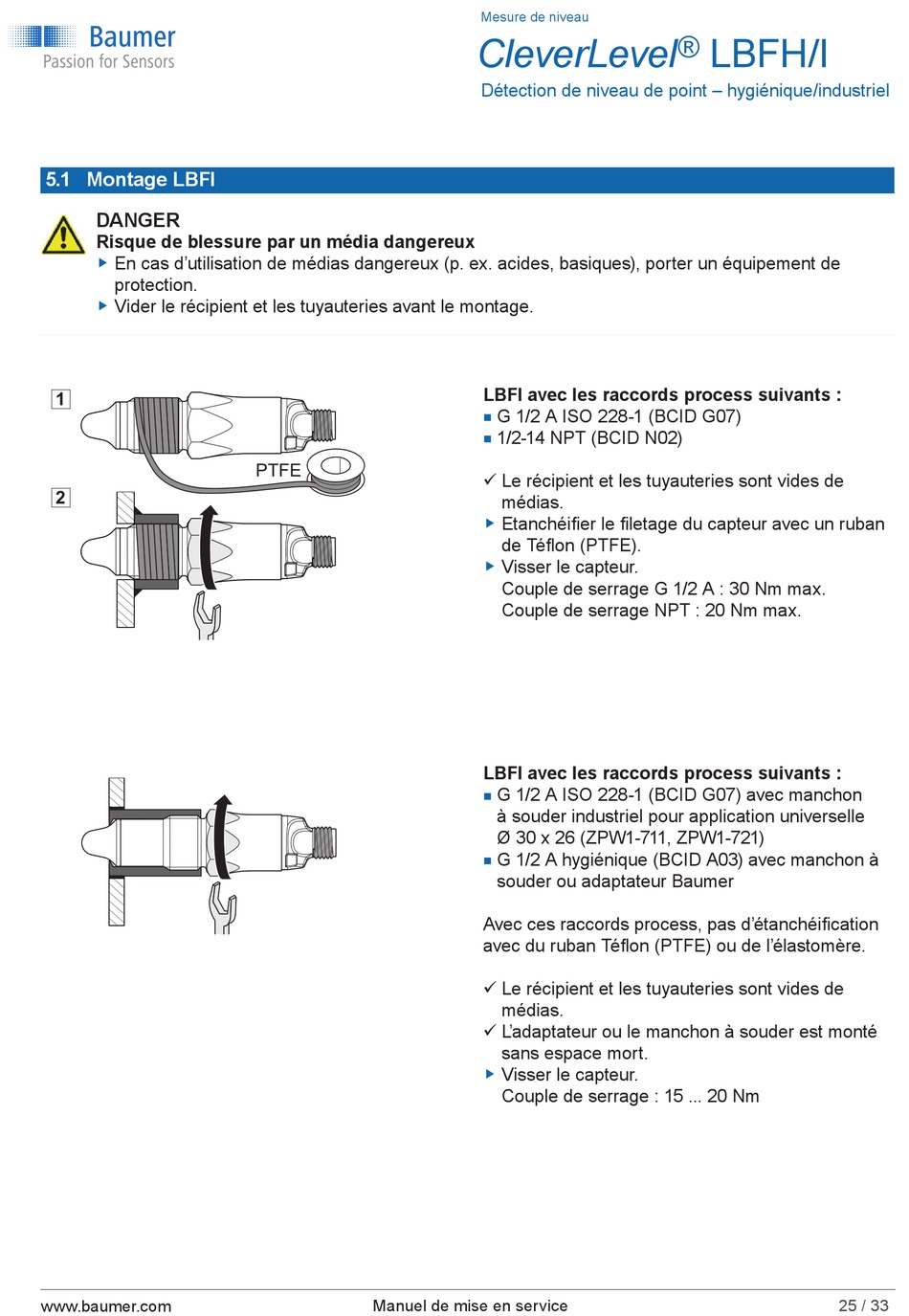

5.1 Montage LBFI
DANGER
Risque de blessure par un média dangereux
En cas d'utilisation de médias dangereux (p. ex. acides, basiques), porter un équipement de
f
protection.
Vider le récipient et les tuyauteries avant le montage.
f
1
2
www.baumer.com
PTFE
Manuel de mise en service
Mesure de niveau
CleverLevel
Détection de niveau de point – hygiénique/industriel
LBFI avec les raccords process suivants :
G 1/2 A ISO 228-1 (BCID G07)
1/2-14 NPT (BCID N02)
9 Le récipient et les tuyauteries sont vides de
médias.
Etanchéifier le filetage du capteur avec un ruban
f
de Téflon (PTFE).
Visser le capteur.
f
Couple de serrage G 1/2 A : 30 Nm max.
Couple de serrage NPT : 20 Nm max.
LBFI avec les raccords process suivants :
G 1/2 A ISO 228-1 (BCID G07) avec manchon
à souder industriel pour application universelle
Ø 30 x 26 (ZPW1-711, ZPW1-721)
G 1/2 A hygiénique (BCID A03) avec manchon à
souder ou adaptateur Baumer
Avec ces raccords process, pas d'étanchéification
avec du ruban Téflon (PTFE) ou de l'élastomère.
9 Le récipient et les tuyauteries sont vides de
médias.
9 L'adaptateur ou le manchon à souder est monté
sans espace mort.
Visser le capteur.
f
Couple de serrage : 15 ... 20 Nm
®
LBFH/I
