CleverLevel
Grenzstandsdetektion – hygienegerecht/industriell

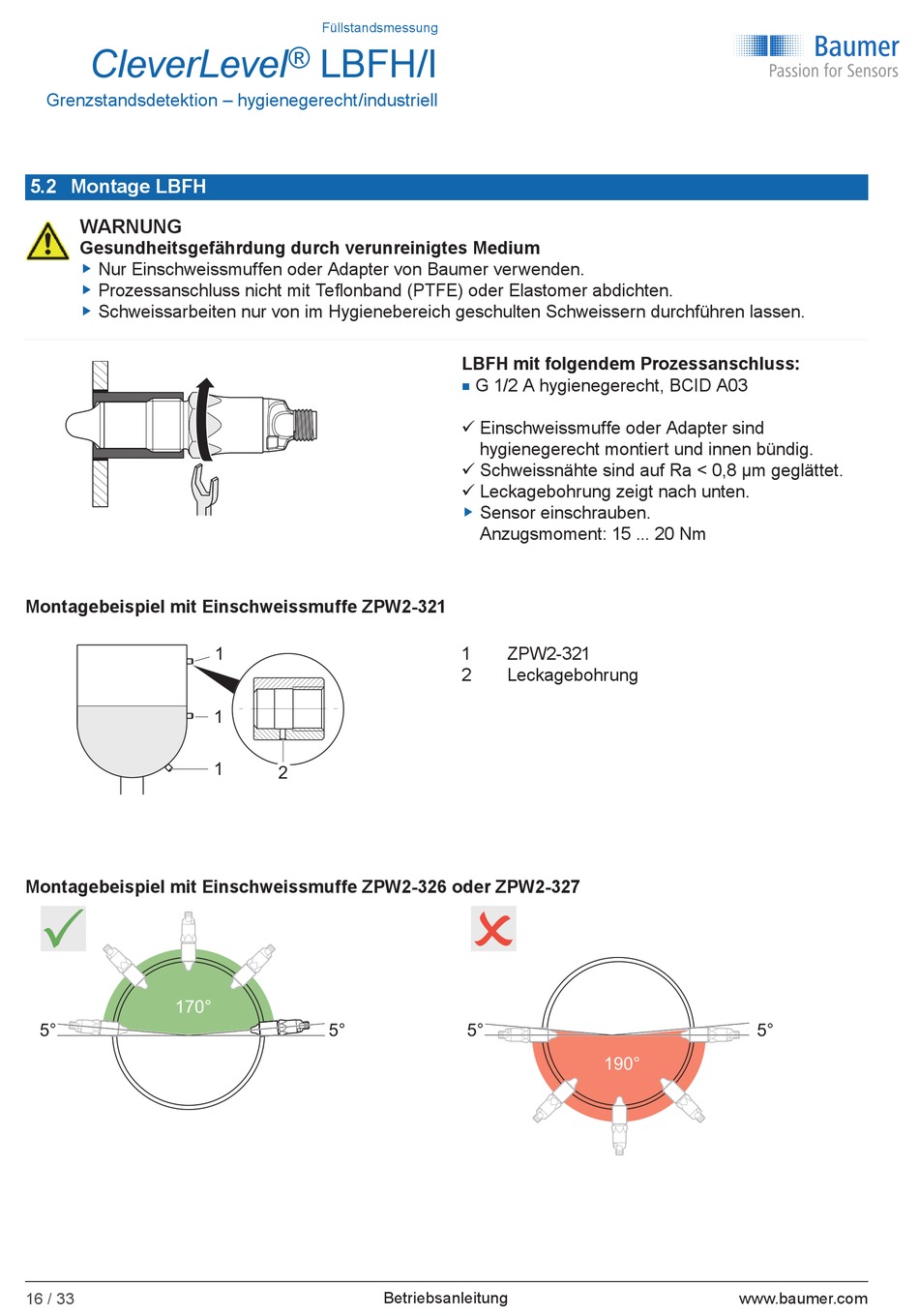

5.2 Montage LBFH
WARNUNG
Gesundheitsgefährdung durch verunreinigtes Medium
Nur Einschweissmuffen oder Adapter von Baumer verwenden.
f „
Prozessanschluss nicht mit Teflonband (PTFE) oder Elastomer abdichten.
f „
Schweissarbeiten nur von im Hygienebereich geschulten Schweissern durchführen lassen.
f „
Montagebeispiel mit Einschweissmuffe ZPW2-321
Montagebeispiel mit Einschweissmuffe ZPW2-326 oder ZPW2-327
170°
5°
16 / 33
Füllstandsmessung
® LBFH/I
1
1
1
2
5°
Betriebsanleitung
LBFH mit folgendem Prozessanschluss:
G 1/2 A hygienegerecht, BCID A03
„ „
9 Einschweissmuffe oder Adapter sind
hygienegerecht montiert und innen bündig.
9 Schweissnähte sind auf Ra < 0,8 µm geglättet.
9 Leckagebohrung zeigt nach unten.
Sensor einschrauben.
f
„
Anzugsmoment: 15 ... 20 Nm
1 ZPW2-321
2 Leckagebohrung
5°
190°
5°
