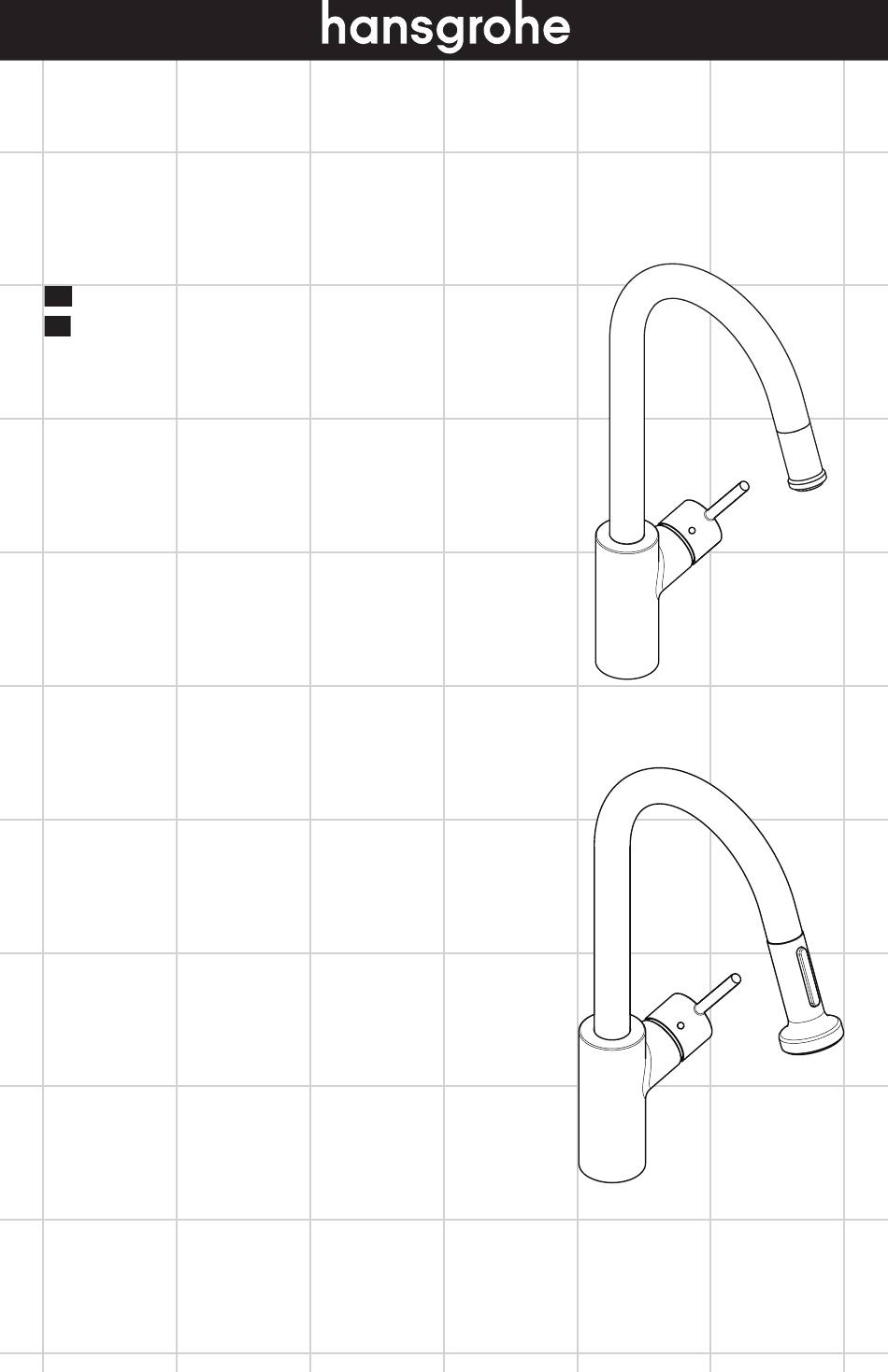

- Page 1 ZH 用户手册 / 组装说明 EN Instructions for use / assembly instructions Talis S² Variarc 14872007 Talis S² Variarc 14877007...
- Page 2 中文 安全技巧 符号说明 装配时为避免挤压和切割受伤，必须戴上 请勿使用含有乙酸的硅胶！ 手套。 冷热水管间过大的压力差必须予以平衡。 调节 (参见第页 13) 安装提示 热水温度调节。如果使用即热式喷 • 安装前必须检查产品是否受到运输损害。 安 头，则不建议安装热水阀门。 装后将不认可运输损害或表面损伤。 • 管道和阀门必须根据通用标准进行安装、冲 洗和检查。 • 请遵守当地国家现行的安装规定。 大小 (参见第页 6) 技术参数 1 MPa 流量示意图 工作压强： 最大 0,1 - 0,5 MPa (参见第页 7) 推荐热水温度： 1,6 MPa 测试压强： 普通水流 (1 MPa = 10 bar = 147 PSI) 花洒 70°C 热水温度： 最大 备用零件 (参见第页 14) 65°C 推荐热水温度： 70°C / 4 分钟 热力消毒: 最大...
-
Page 3: Installation Instructions
English Safety Notes Symbol description Gloves should be worn during installation to Do not use silicone containing acetic acid! prevent crushing and cutting injuries. The hot and cold supplies must be of equal Adjustment (see page 13) pressures. To adjust the hot water limiter. Using a Installation Instructions hot water limiter in combination with a continuous flow water heater is not • Prior to installation, inspect the product for recommended. transport damages. After it has been installed, no transport or surface damage will be honoured. Dimensions (see page 6) • The pipes and the fixture must be installed, flushed and tested as per the applicable standards. Flow diagram • The plumbing codes applicable in the respective (see page 7) countries must be observed. Normal spray Technical Data Regular Spare parts (see page 14) Operating pressure: max. 1 MPa Recommended hot water temp.:... - Page 4 Montage (3 Nm) SW 24 mm CLICK SW 10 mm (4 Nm)
- Page 5 Montage (1 Nm) > 2 min...
- Page 6 Talis S² Variarc 14872007 G 1/2 Talis S² Variarc 14877007 Ø 34 G 1/2 150°...
- Page 7 Talis S² Variarc Talis S² Variarc 14872007 14877007 0,60 0,60 0,55 0,55 0,50 0,50 0,45 0,45 0,40 0,40 0,35 0,35 0,30 0,30 0,25 0,25 0,20 0,20 0,15 0,15 0,10 0,10 0,05 0,05 0,00 0,00 Q = l/min 9 12 15 18 21 24 27 30 9 12 15 18 21 24 27 30 Q = l/min Q = l/sec...
- Page 8 Bedienung 开 / open 关 / close 热 / hot 冷 / cold...
- Page 9 Bedienung...
- Page 10 Reinigung 中文 汉斯格雅产品的清洁建议 重要说明 肥皂，洗发水、沐浴液、染发剂、香水、刮胡 现代的卫浴龙头、厨房龙头、花洒、配件、盥 水、指甲油的残留也会对产品造成损伤。 洗台、浴盆和加热器采用的制造材料非常迥 此处：使用后要小心地用清水将剩余物冲洗干 异，以适应产品外形设计和使用功能的市场需 净。 求。 同样在产品下方不得存放洗涤剂和化学药品， 为了避免产品损坏和由此引发的投诉及争议， 例如不可放在用于洗脸盆的梳洗柜中否则挥发 必须在使用和清洁产品时遵循有关规程。 气体将损坏产品。 在已经损伤的表面继续使用清洁剂会给表面造 在保养汉斯格雅产品时，原则上必须注意： 成更大的损伤。 表面损坏的部件必须更换，否则会有 • 只能使用那些有明确注明是适用于本产品的 受伤的危险。 清洁剂。 • 不允许使用含有盐酸、蚁酸、氯漂或醋酸的 清洁剂，因为这些清洁剂会给产品表面造成 严重的损伤。 不按规定进行清洁而造成的任何损坏不在本公 • 含磷酸的清洁剂必须在特定条件下使用。 司产品保修范围之内。 • 不允许将两种以上清洁剂混合使用。 QuickClean • 不允许使用具有研磨作用的清洁工具和设 有了QuickClean，手工清洁功能，要去掉喷头上 备，如不适合的清洁粉末、海绵垫或超细麦 的水垢，只需简单地搓除即可。 克布。 • 必须严格遵守清洁剂生产厂商的使用说明。 担保 • 严格遵守清洁剂的用量和作用时间，决不允 许清洁剂的作用时间长于规定值。...
-
Page 11: Warranty
English Cleaning Recommendation for Hans- • After cleaning rinse thoroughly with clean water to remove any cleaner residue. grohe Products • The use of steam cleaners is not permitted. The Today, modern sanitary and kitchen tapware, high temperatures can damage the products. showers, accessories, washstands, tubs and radiators Important consist of very different materials to comply with Residues of toiletries such as liquid soaps, shampoos the needs of the market with regard to design and and shower gels, hair dyes, perfumes, aftershave and functionality. nail varnish can also cause damage. To avoid damage and reclamations, it is necessary to Here too: Carefully rinse with water after use to consider certain criteria when cleaning. remove residues. With regard to caring for the Hans- Likewise, do not store any cleaning agents or chemi- grohe products, the following must in cals under the products, for example in a vanity unit, principle be heeded: as the vapours may damage the products. - Page 12 Reinigung Reinigung Wartung Wartung...
- Page 13 0,3 MPa 10 °C 60 °C 0,3 МПа 0,3 MPa 0,3 لﺎﻜﺴﺑﺎﺠﻴﻣ 36°C 38°C 50°C 60°C 43°C 55°C 17 x...
- Page 14 Serviceteile Talis S² Variarc 14877007 95562000 95560000 96338000 97735000 95498000 95140000 98193000 (M4x20) (32x2) SW 4 mm 98365000 97209000 95008000 (M37x1,5) SW 30 mm 92730000 94074000 96920000 98422000 (7x1,5) 97827000 98212000 (8x1,75) (41x2) 13913000 (M24x1) 97489000 (900 mm) 95561000 (600 mm) SW 19 mm 97523000 95049000 97548000 95507000 (1500 mm) 92500000 (400g)
- Page 15 Serviceteile Talis S² Variarc 14872007 95562000 95560000 96338000 97735000 95498000 95140000 (M4x20) 98193000 98365000 SW 4 mm (32x2) 95008000 97209000 (M37x1,5) SW 30 mm 92730000 93218000 88659000 98422000 (7x1,5) 97350000 97827000 98212000 (DIN-DVGW) (8x1,75) (41x2) 13913000 (M24x1) 97489000 (900 mm) 95561000 (600 mm) SW 19 mm...
- Page 16 Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
