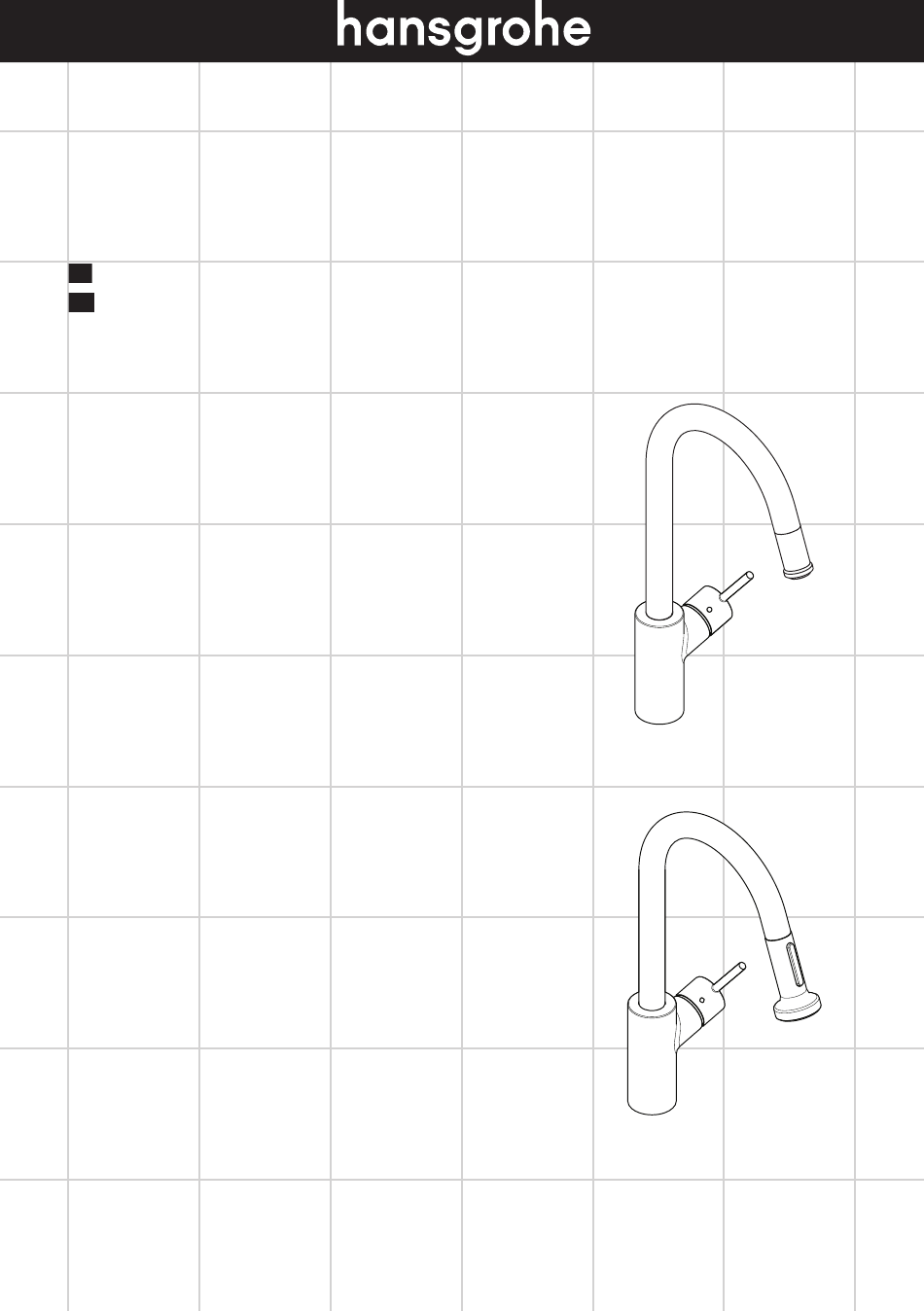

- Page 1 Gebrauchsanleitung / Montageanleitung Instructions for use / assembly instructions Talis S² Variarc 14872009 / 14872019 Talis S² Variarc 14877009 / 14877019...
-
Page 2: Montage
Deutsch Sicherheitshinweise Symbolerklärung Bei der Montage müssen zur Vermeidung von Kein essigsäurehaltiges Silikon verwenden! Quetsch- und Schnittverletzungen Handschuhe getragen werden. Justierung (siehe Seite 6) Große Druckunterschiede zwischen den Kalt- und Einstellen der Warmwasserbegrenzung. In Warmwasseranschlüssen müssen ausgeglichen Verbindung mit Durchlauferhitzern ist eine werden. -
Page 3: Installation Instructions
English Safety Notes Symbol description Gloves should be worn during installation to prevent Do not use silicone containing acetic acid! crushing and cutting injuries. The hot and cold supplies must be of equal pres- Adjustment (see page 6) sures. To adjust the hot water limiter. Using a hot Installation Instructions water limiter in combination with a continu- ous flow water heater is not recommended. - Page 4 (3 Nm) SW 24 mm SW 10 mm CLICK (4 Nm)
- Page 5 (1 Nm)
- Page 6 0,3 MPa 60 °C 10 °C 0,3 МПа 0,3 MPa 0,3 لﺎﻜﺴﺑﺎﺠﻴﻣ 36°C 38°C 50°C 60°C 43°C 55°C 17 x...
- Page 7 DE Reinigungsempfehlung / Garantie / Kontakt EN Cleaning recommendation / Warranty / Contact www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation...
- Page 9 Maße Maße Talis S² Variarc 14872009 / 14872019 Durchflussdiagramm Durchflussdiagramm Talis S² Variarc Talis S² Variarc 14872009 14872019 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Q = l/min 9 12 15 18 21 24 27 30 Q = l/sec...
- Page 10 Maße Talis S² Variarc 14877009 / 14877019 Durchflussdiagramm Talis S² Variarc Talis S² Variarc 14877009 14877019 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Q = l/min 9 12 15 18 21 24 27 30 Q = l/sec...
- Page 11 Bedienung öffnen / open schließen / close warm / hot kalt / cold öffnen / open...
- Page 12 Bedienung...
- Page 13 Serviceteile Serviceteile Talis S² Variarc 14877009 / 14877019 95562000 95560000 96338000 95498000 97735000 98193000 95140000 (32x2) (M4x20) SW 4 mm 97209000 95008000 (M37x1,5) SW 30 mm 95340000 92730000 97350000 96920009 (14877009) 13913000 (M24x1 - 15 l/ min) 98212000 SW 22 mm (41x2) 95376000 97523000...
- Page 14 Talis S² Variarc 14872009 / 14872019 95562000 95560000 96338000 95498000 97735000 98193000 95140000 (32x2) (M4x20) SW 4 mm 97209000 95008000 (M37x1,5) SW 30 mm 92730000 96919009 (14872009) 13913000 (M24x1 - 15 l/min) SW 22 mm 98212000 (41x2) 96919019 (14872019) 13912000 (M24x1 - 97523000 7 l/min)
