V500 Series
IP Phone

Quick Start Guide

Version 1.00
01/2009
Edition 3
CONTENTS
Copyright © 2008. All rights reserved.
3
17
35
51
69
87
103
123
139

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the V500-T1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ZyXEL Communications V500-T1

Summary of Contents for ZyXEL Communications V500-T1

  • Page 1: Table Of Contents

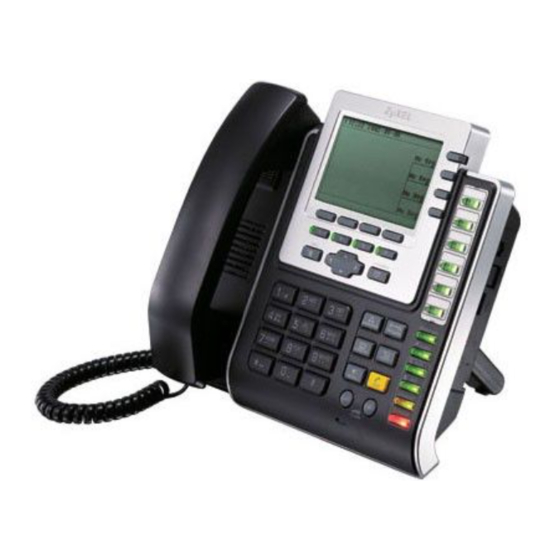

    V500 Series IP Phone Models: V500-T1 V501-T1 Quick Start Guide Version 1.00 01/2009 Edition 3 CONTENTS ENGLISH DEUTSCH ESPAÑOL FRANÇAIS ITALIANO NEDERLANDS РУССКИЙ 简体中文 繁體中文 Copyright © 2008. All rights reserved.

  • Page 3: Models

    Overview At the time of writing, this Quick Start Guide covers the following models: • V500-T1: IP Phone. • V501-T1: IP Phone with Power over Ethernet (PoE). This Quick Start Guide shows you how to set up and use your V500. It includes the following sections: •...

  • Page 4: Hardware And Connections

    1 Hardware and Connections The following table describes some of the hardware features used for basic operations. See the hardware chapter in your User’s Guide for full descriptions of all features. FEATURE DESCRIPTION Account keys Use these to select the SIP account you want to use. You can configure up to four SIP accounts on the V500.

  • Page 5: Feature Description

    FEATURE DESCRIPTION Softkeys These keys’ functions depend on the screen currently displayed on the LCD screen. A word or symbol displayed on the LCD screen above a softkey shows its current function. Line keys Press these to select the phone line you want to use. The V500 has four phone lines.
  • Page 6 If you want to stand the V500 at its lower angle (nearer the horizontal) use the holes marked 1 in the following figure. Use the holes marked 2 to stand the V500 at its higher angle (nearer the vertical). Take the stand and connect it to the V500 as shown in the following figure. 1 Insert the two connectors on the longer side of the stand first.
  • Page 7 1.2 Rear Panel Hardware Connections 1 WAN: Use an Ethernet cable to connect the V500 to your network. V501-T1 only: If you are using Power over Ethernet (PoE), connect the Ethernet cable supplying power to this port. See 2 PC (optional): Use an Ethernet cable to connect your computer to the PC port on the V500 to access your network through the V500, or to configure the V500 using the web configurator (see your User’s Guide for information on using the web configurator).

  • Page 8: Initial Configuration

    1.3 V501-T1 Only: Power over Ethernet (Optional) Power over Ethernet (PoE) is the ability to provide power to your V501-T1 via an 8-pin CAT 5 Ethernet cable, eliminating the need for a nearby power source. A PoE injector (not included) is also needed to supply the Ethernet cable with power. This feature allows increased flexibility in the location of your V501.

  • Page 9: Set Up Your Network Connection

    2.1 Set up Your Network Connection When you have finished your hardware connections, look at the LCD screen. The V500 displays your Voice over Internet (VoIP) account registration status in the tabs on the right, and time and date details in the top section. The V500 allows you to configure up to four VoIP accounts (also known as SIP accounts).
  • Page 10 2 Select Network Setting. Choose from the following options: • If you were given a username and password for network access, go to section • If you were given an IP address and subnet mask to use, go to section 2.1.2 •...
  • Page 11 3 The PPPoE Username screen displays. Press Edit and enter your user name. (Press the # key to cycle between Number, Uppercase, Lowercase and Symbol entry mode.) Press Save when you are done, then press 2 to enter the PPPoE Password screen. Press Edit. 4 Enter your password, then go down to Confirm and re-enter it.
  • Page 12 2.1.2 Set Up a Static IP Address 1 If you have an IP address to use, select Static IP (Off) in the Advanced Setting > Network Setting menu. Press the On softkey to have the V500 use a static IP address. The screen displays Static IP (On).
  • Page 13 2.2 Set up Your Voice Account Follow these steps to configure your VoIP account. 1 Press the Menu key, then press 6 to enter the Advanced Setting menu. 2 Press 2 to enter the SIP Configuration menu. 3 If VoIP 1 Config. does not display Active, select its entry and press the Active softkey.
  • Page 14 FIELD DESCRIPTION 7 SIP Register This is the port the SIP register server uses to register the V500. The Port default is 5060. 8 SIP Service If you have a SIP account like 1234567@voip-provider.com, the Domain SIP Service Domain is voip-provider.com. 9 SIP Auth ID This is the user name for this SIP account.

  • Page 15: Phone Operation

    3 Phone Operation This section describes how to use your V500’s basic telephone functions. For more information on the V500’s telephone functions, see the hardware chapter in your User’s Guide. MAKING A CALL Pick up the handset. A Line key LED turns on. The LCD screen shows which SIP account you are using. Change these, if you want, using the Line and Account keys.

  • Page 16: Using Voicemail

    USING VOICEMAIL Once you have configured your SIP account’s voicemail number on the V500, press the VOICEMAIL key to check your messages. Use the Advanced Setting > SIP Configuration > SIP 1 ~ 4 Configuration > Voicemail Number menu to set the voicemail account number. The account you check when you press the VOICEMAIL key depends on which SIP account is currently active.

  • Page 17: Deutsch

    Übersicht Zum Zeitpunkt der Druckstellung umfasst die Kurzanleitung die folgenden Modelle: • V500: IP-Phone. • V501: IP-Phone mit PoE (Power over Ethernet). In dieser Kurzanleitung wird beschrieben, wie Sie das I-Phone V500 einrichten und bedienen. Es umfasst die folgenden Abschnitte: •...
  • Page 18 1 Hardware und Anschlüsse DEUTSCH Telefonhörer LCD-Display Kontotasten Softkey- Tasten Leitungstasten Menu Navigationsta sten Telefonbuch Aktionstasten 10 Alphanumeris che Tastatur 11 Mikrofon 12 Lautstärketast 13 Funktionstaste 14 Benutzerdefini erte Tasten...
  • Page 19 In der folgenden Tabelle sind einige der für die Grundfunktionen erforderlichen Tasten und Anschlüsse beschrieben. Eine umfassende Beschreibung aller Tasten finden Sie im Kapitel Hardware des Benutzerhandbuchs. FUNKTION BESCHREIBUNG Account keys Mit diesen Tasten können Sie das gewünschte SIP-Konto wählen. Auf dem (SIP V500 können Sie bis zu vier SIP-Konten konfigurieren.
  • Page 20 FUNKTION BESCHREIBUNG Volume keys Mit der Taste + können Sie die Lautstärke erhöhen, mit der Taste - können (Lautstärketast Sie sie verringern. • Wenn Sie den Hörer angeschlossen haben, wird mit diesen Tasten die Sprech- und Hörlautstärke des Hörers eingestellt. •...

  • Page 21: Anschlüsse Ander Geräterückseite

    Verbinden Sie den Ständer wie in der folgenden Abbildung dargestellt mit dem V500. 1 Schließen Sie erst die zwei Stecker an der längeren Seite des Ständers an. 2 Drehen Sie den Ständern nach unten, bis die zwei Stecker eingesteckt sind. 3 Drehen Sie das V500 ganz nach oben.
  • Page 22 1 WAN: Das V500 wird mit einem Ethernet-Kabel an das Netzwerk angeschlossen. Nur V501: Wenn Sie PoE (Power over Ethernet) verwenden, schließen Sie hier ein Ethernet-Kabel an, das diesen Port mit Strom versorgt. Weitere Informationen zu PoE finden Sie unter Abschnitt 1.3 auf Seite 2 PC (optional): Schließen Sie Ihren Computer mit einem Ethernet-Kabel an den PC-Port des V500 an, um über das V500 auf das Netzwerk zuzugreifen oder um das V500 mit...

  • Page 23: Einrichten Der Netzwerkverbindung

    2 Erstkonfiguration In diesem Abschnitt wird beschrieben, wie die Menüs auf dem LCD-Bildschirm des IP- Phones verwendet werden: • Einrichten der Netzwerkverbindung • Einrichten des Voice-Kontos Das IP-Phone muss dazu nicht an einen Computer angeschlossen sein. Bei der Eingabe Ihrer Daten können Sie mit der Taste # zwischen dem Großbuchstabenmodus, dem Kleinbuchstabenmodus, dem Zeichenmodus und dem Zahlenmodus wechseln.
  • Page 24 Wenn auf dem LCD-Bildschirm nichts angezeigt wird, prüfen Sie die Hardwareanschlüsse. Siehe Abschnitt 1.2. Führen Sie die folgenden Schritte aus, um Ihre Netzwerkeinstellungen zu konfigurieren. 1 Drücken Sie auf die Taste Menu, und wählen Sie mit den Navigationstasten die Option Advanced Setting (Erweiterte Einstellungen).
  • Page 25 2.1.1 Einrichten von PPPoE 1 Wenn Sie einen Benutzernamen und ein Kennwort erhalten haben, wählen Sie im Menü Advanced Setting (Erweiterte Einstellungen) > Network Setting (Netzwerkeinstellungen) die Option PPPoE (Off) (PPPoE (Aus)). Drücken Sie auf die Softkey-Taste On (Ein), damit das V500 PPPoE verwendet.
  • Page 26 4 Geben Sie Ihr Kennwort ein, wechseln Sie zu Confirm (Bestätigen), und geben Sie es dort erneut ein. Wenn Sie fertig sind, drücken Sie auf Save (Speichern). 2.1.2 Einrichten einer statischen IP-Adresse 1 Wenn Sie eine IP-Adresse haben, wählen Sie im Menü...
  • Page 27 2 Verwenden Sie die Optionen in diesem Menü, um die statische IP-Adresse, das Gateway und die DNS-Daten einzugeben, die Sie von Ihrem Internetdienstanbieter (ISP) oder Netzwerkverwalter erhalten haben. Drücken Sie auf Back (Zurück), um zum vorhergehenden Fenster zurückzukehren. 2.1.3 Automatisches Beziehen einer IP-Adresse Das V500 ist so voreingestellt, dass es standardmäßig automatisch eine IP-Adresse bezieht.
  • Page 28 2.2 Einrichten des Voice-Kontos Führen Sie diese Schritte aus, um Ihr VoIP-Konto zu konfigurieren. 1 Drücken Sie auf die Taste Menu, und wählen Sie mit 6 die Option Advanced Setting (Erweiterte Einstellungen). 2 Rufen Sie mit 2, um das Menü SIP Configuration (SIP-Konfiguration) aufzurufen.
  • Page 29 FELD BESCHREIBUNG 3 SIP Local Port Dieses ist der Port des V500, der für SIP-Anrufe verwendet wird. Die (Lokaler SIP-Port) Standardeinstellung ist 5060. 4 SIP Server Addr Dieses ist die IP-Adresse des Servers, den Ihr VoIP-Dienstanbieter für (SIP-Server- SIP-Anrufe verwendet. Adresse) 5 SIP Server Port Dieses ist der Port auf dem SIP-Server, der für SIP-Anrufe verwendet...
  • Page 30 FELD BESCHREIBUNG 15 NAT Setting Hier können Sie NAT konfigurieren. (NAT-Einstellung) 16 Backup SIP Hier können Sie die SIP-Server festlegen, die das V500 verwenden soll, Server (SIP- wenn es nicht auf den SIP-Hauptserver zugreifen kann. Sicherungsserver) 5 Wenn Sie die Konfiguration bei SIP 1 Configuration (SIP 1-Konfiguration) beendet haben, drücken Sie auf Back (Zurück).

  • Page 31: Tätigen Eines Anrufs

    3 Die wichtigsten Telefonfunktionen In diesem Abschnitt wird beschrieben, wie Sie die Telefon-Grundfunktionen des V500 verwenden. Weitere Informationen zu den Telefonfunktionen des V500 finden Sie im Kapitel zur Hardware in Ihrem Benutzerhandbuch. TÄTIGEN EINES ANRUFS Nehmen Sie den Hörer auf. Eine Leitungstasten-LED beginnt zu leuchten.

  • Page 32: Beenden Eines Anrufs

    BEENDEN EINES ANRUFS Wenn Sie einen Anruf beenden möchten, drücken Sie auf die Taste HANG UP (Auflegen). Sie können auch einen der folgenden Schritte ausführen: • Wenn Sie den Hörer verwenden, setzen Sie ihn in die Ladestation. • Wenn Sie die interne Freisprechfunktion verwenden, drücken Sie auf die Taste SPEAKER Lautsprecher.
  • Page 33 WEITERLEITEN EINES ANRUFS Führen Sie die folgenden Schritte aus, um ein laufendes Gespräch auf eine andere Telefonnummer weiterzuleiten. Drücken Sie während eines laufenden Telefongesprächs auf die Transfer-Taste. Die nächste freie Leitung wird automatisch aktiviert. Stellen Sie sicher, dass ein Freizeichen zu hören ist.
  • Page 34 DEUTSCH...

  • Page 35: Vista General

    Vista general En el momento de escribir esta Guía de instalación rápida se cubren los siguientes modelos: • V500: Teléfono IP. • V501: Teléfono IP con Power over Ethernet (PoE). Esta Guía de inicio rápido le muestra cómo configurar y usar su V500. Incluye las siguientes secciones: •...
  • Page 36 1 Hardware y conexiones ESPAÑOL Auricular Pantalla LCD Teclas de cuentas Teclas suaves Teclas de línea Menú Navegador Agenda Teclas de acción 10 Teclado alfanumérico 11 Micrófono 12 Teclas de volumen 13 Teclas de función 14 Teclas personales...
  • Page 37 La tabla siguiente describe algunas de las características usadas para las operaciones básicas. Consulte el capítulo del hardware en su Guía del usuario para una descripción completa de todas las características. CARACTERÍSTICA DESCRIPCIÓN Account keys Utilícelas para seleccionar la cuenta SIP que desea usar. Puede (Teclas de cuentas) configurar hasta cuatro cuentas SIP en el V500.
  • Page 38 CARACTERÍSTICA DESCRIPCIÓN Volume keys (Teclas Utilice la tecla + para subir el volumen y utilice la tecla - para bajarlo. de volumen) • • • 1.1 Instalación de pie Coloque el soporte incluido, a menos que desee colgar el V500 en una pared (consulte su Guía del usuario para instrucciones de montaje en la pared).
  • Page 39 Conecte el soporte al V500 como se muestra en la figura siguiente. 1 Inserte primero los dos conectores del lado más largo del soporte. 2 Gire el soporte hasta que los otros dos conectores queden insertados. 3 Gire el V500 hacia arriba. Compruebe que el soporte quede bien fijo. 1.2 Panel posterior Conexiones de hardware ESPAÑOL...
  • Page 40 1 WAN: Utilice un cable Ethernet para conectar el V500 a su red. Sólo V301: Si utiliza Power over Ethernet (PoE), conecte el cable de suministro eléctrico Ethernet en este puerto. Consulte PoE. 2 PC (opcional): Utilice un cable Ethernet para conectar su ordenador al puerto PC del V500 para acceder a su red a través del V500 o para configurar el V500 usando el configurador de red (consulte la Guía del usuario para más información sobre el uso del configurador de red).

  • Page 41: Configuración Inicial

    2 Configuración inicial Esta sección describe cómo usar los menús de la pantalla LCD del teléfono para: • Configurar su conexión de red • Configurar su cuenta de voz El teléfono no necesita estar conectado a un ordenador para hacer esto. Cuando introduzca información, utilice la tecla # para cambiar entre los modos Uppercase (Mayúsculas), Lowercase (Minúsculas), Symbol (Símbolos) y Number (Números).
  • Page 42 1 Presione la tecla Menu y utilice el navegador para seleccionar Advanced Setting (Configuración avanzada). Presione Select (Seleccionar). También puede usar el teclado alfanumérico para realizar sus selecciones en la pantalla LCD. Por ejemplo, puede presionar la tecla 6 en la pantalla Menu Setting (Configuración del menú) (arriba) para ir a la pantalla Advanced Setting (Configuración avanzada).
  • Page 43 2.1.1 Configurar PPPoE 1 Si se le ha facilitado un nombre de usuario y una contraseña, seleccione PPPoE (Off) en el menú Advanced Setting (Configuración avanzada) > Network Setting (Configuración de red). Presione la tecla suave On (Activado) para que el V500 utilice PPPoE. La pantalla mostrará...
  • Page 44 4 Escriba su contraseña, baje hasta Confirm (Confirmar) y vuelva a escribirla. Presione Save (Guardar) de nuevo cuando haya finalizado. 2.1.2 Configurar una dirección IP estática 1 Si tiene una dirección IP, seleccione Static IP (Off) en el menú Advanced Setting (Configuración avanzada) >...
  • Page 45 2.1.3 Obtener una dirección IP automáticamente El V500 ha sido configurado por defecto para obtener una dirección IP automáticamente. 1 Si no tiene un nombre de usuario y contraseña ni una dirección IP, seleccione DHCP (Off) en el menú Advanced Setting (Configuración avanzada) >...
  • Page 46 Si su proveedor de servicios VoIP no le ha facilitado la información para usar cualquiera de los campos del menú, déjelos con sus valores predeterminados. La siguiente tabla describe los campos de este menú. CAMPO DESCRIPCIÓN 1 Display Name Elija un nombre para esta cuenta SIP. Este nombre aparece en la ficha (Mostrar nombre) de la cuenta SIP de la pantalla LCD del V500.
  • Page 47 CAMPO DESCRIPCIÓN 12 Voicemail Éste es el número que escribe para acceder a sus mensajes de correo Number (Número de voz para esta cuenta SIP. correo de voz) 13 DNS SRV / Actívelo (seleccione On) para que el V500 utilice los servidores DNS configurados en la sección 2.1.2.

  • Page 48: Uso Del Teléfono

    3 Uso del teléfono Esta sección describe cómo usar las funciones telefónicas básicas de su V500. Para más información sobre las funciones telefónicas del V500, consulte el capítulo del hardware en su Guía del usuario. REALIZAR UNA LLAMADA Descuelgue el auricular. Se enciende el LED de la tecla Line.

  • Page 49: Transferir Una Llamada

    Poner una llamada en espera Presione la tecla HOLD una vez para colocar una llamada en espera. Presiónela de nuevo para volver a la llamada. Puede realizar una llamada en otra línea (presione otra tecla de línea) y regresar a la llamada en espera. UTILIZAR CORREO DE VOZ Una vez configurado el número de correo de voz de su cuenta SIP en el V500, presione la tecla VOICEMAIL para comprobar sus mensajes.
  • Page 50 ESPAÑOL Ver el/los certificado(s) de un producto 1 Vaya a www.zyxel.com. 2 Seleccione su producto de la lista desplegable en la página inicial de ZyXEL para ir a la página de ese producto. 3 Seleccione el certificado que desee visualizar en esta página.

  • Page 51: Français

    Aperçu Au moment de la rédaction, ce guide de mise en route rapide couvre les modèles suivants : • V500 : Téléphone IP. • V501 : Téléphone IP avec PoE (Power over Ethernet). Ce guide de mise en route rapide vous montre comment installer et utiliser votre V500. Il comporte les sections suivantes : •...
  • Page 52 1 Matériel et connexions FRANÇAIS Combiné Ecran LCD Touches du compte Touches programmables Touches de ligne Menu Navigateur Annuaire Touches d'action Clavier alphanumérique Microphone Touches de volume Touches de fonction Touches personnalisées...
  • Page 53 Le tableau suivant décrit certaines des caractéristiques matérielles utilisées pour les opérations de base. Voir le chapitre matériel dans votre guide de l'utilisateur pour les descriptions complètes de toutes les caractéristiques. CARACTÉRISTIQUES Account keys (Touches du compte) Softkeys (Touches programmables) Line keys (Touches de ligne) Menu...

  • Page 54: Caractéristiques

    CARACTÉRISTIQUES Volume keys (Touches de volume) 1.1 Installation du socle Fixez le socle inclus, sauf si vous désirez accrocher le V500 à un mur (voir votre guide de l'utilisateur pour les instructions de fixation murale). Il y a quatre manières de fixer le socle inclus, comme indiqué.
  • Page 55 Prenez le socle et connectez-le au V500 comme indiqué dans la figure suivante. 1 Insérez d'abord les deux connecteurs sur le côté le plus long du socle. 2 Faites pivoter le socle vers le bas jusqu'à ce que les deux autres connecteurs soient insérés.
  • Page 56 1 WAN : Utilisez un câble Ethernet pour connecter le V500 à votre réseau. V501 seulement : Si vous utiliser PoE (Power over Ethernet), connectez le câble Ethernet fournissant l'alimentation à ce port. Voir PoE. 2 PC (optionnel) : Utilisez un câble Ethernet pour connecter votre ordinateur au port PC sur le V500 afin d'accéder à...

  • Page 57: Configuration Initiale

    2 Configuration initiale Cette section décrit comment utiliser les menus de l'écran LCD du téléphone pour : • Installation de votre connexion réseau • Paramétrez votre compte de service vocal Il n'est pas nécessaire de connecter le téléphone à un ordinateur pour cela. Quand vous entrez les informations, utilisez la touche # pour parcourir de façon cyclique les modes Uppercase (Majuscule), Lowercase (Minuscule), Symbol (Symbole) et Number (Chiffre).
  • Page 58 1 Appuyez sur la touche Menu, et utilisez le navigateur pour sélectionner Advanced Setting (Paramètre avancé). Appuyez sur Select (Sélectionner). Vous pouvez aussi utiliser le clavier alphanumérique pour effectuer vos sélections dans l'écran LCD. Par exemple, vous pouvez appuyer sur la touche 6 dans l'écran Menu Setting (Paramètre du menu) (ci-dessus) pour aller à...
  • Page 59 2.1.1 Installer PPPoE 1 Si vous avez reçu un nom d'utilisateur et un mot de passe, sélectionnez PPPoE (Inactif) dans le menu Advanced Setting (Paramètre avancé) > Network Setting (Paramètre réseau). Appuyez sur la touche programmable On (Actif) pour que le V500 utilise PPPoE.
  • Page 60 4 Entrez votre mot de passe, allez ensuite à Confirm (Confirmer) et ressaisissez-le. Appuyez sur Save (Enregistrer) quand vous avez terminé. 2.1.2 Paramétrer une adresse IP statique 1 Si vous avez une adresse IP à utiliser, sélectionnez Static IP (Off) (IP statique (Inactive)) dans le menu Advanced Setting (Paramètre avancé) >...
  • Page 61 2 Utilisez les options de ce menu pour entrer les informations d'adresse IP statique, de passerelle et DNS fournies par votre fournisseur de service Internet (ISP) ou l'administrateur réseau. Cliquez sur Back (Retour) pour revenir à l'écran précédent. 2.1.3 Obtenir automatiquement une adresse IP Le V500 est configuré...
  • Page 62 2.2 Paramétrez votre compte de service vocal Suivez ces étapes pour configurer votre compte VoIP. 1 Appuyez sur la touche Menu, puis sur 6 pour entrer dans le menu Advanced Setting (Paramètres avancés). 2 Appuyez sur 2 pour entrer dans le menu SIP Configuration (Configuration SIP).
  • Page 63 CHAMP DESCRIPTION 4 SIP Server Addr C'est l'adresse IP du serveur utilisée par votre fournisseur de service VoIP pour les appels SIP. (Adresse du serveur SIP) 5 SIP Server Port C'est le port sur le serveur SIP utilisé pour les appels SIP. La valeur par (Port du serveur défaut est 5060.
  • Page 64 CHAMP DESCRIPTION 16 Backup SIP Utilisez cela pour paramétrer le(s) serveur(s) SIP que le V500 utilise s'il Server ne peut accéder au serveur SIP principal. (Sauvegarder le serveur SIP) 5 Quand vous avez terminé de configurer SIP 1 Configuration (Configuration SIP 1), appuyez sur Back (Retour).

  • Page 65: Effectuer Un Appel

    3 Opération téléphonique Cette section décrit comment utiliser les fonctions téléphoniques de base de votre V500. Pour plus d'informations sur les fonctions téléphoniques du V500, voir le chapitre concernant le matériel dans votre guide de l'utilisateur. EFFECTUER UN APPEL Décrochez le combiné. Une LED de touche Line (Ligne) s'allume.

  • Page 66: Transférer Un Appel

    EFFECTUER UN APPEL EN ATTENTE Appuyez sur la touche HOLD (ATTENTE) une fois pour effectuer un appel en attente. Appuyez une seconde fois sur celle-ci pour revenir à l'appel. Vous pouvez effectuer un appel sur une autre ligne (appuyez sur la touche d'une autre ligne) puis retournez sur l'appel en attente.
  • Page 67 TRANSFÉRER UN APPEL Pour transférer l'appel, vous pouvez : • Attendre la tonalité, puis poser le combiné, appuyer sur la touche Speaker (Haut- parleur) ou sur la touche Headset (Casque) (selon le cas) pour terminer l'appel. • Attendez que l'autre personne réponde, puis terminer l'appel. Afficher une (des) certification(s) d'un produit 1 Allez à...
  • Page 68 FRANÇAIS...

  • Page 69: Cenni Generali

    Cenni generali Alla data di stesura di questa Guida introduttiva, i modelli trattati sono i seguenti: • V500: Telefono IP. • V501: Telefono IP con tecnologia PoE (Power over Ethernet). In questa Guida introduttiva viene spiegato come configurare e utilizzare il V500. In essa sono incluse le sezioni seguenti: •...
  • Page 70 1 Hardware e collegamenti ITALIANO Cornetta Schermo LCD Tasti account Tasti contestuali Tasti della linea Menu Navigatore Rubrica Tasti azione 10 Tastiera alfanumerica 11 Microfono 12 Tasti del volume 13 Tasti funzione 14 Tasti personalizzati...
  • Page 71 Nella tabella seguente vengono descritte alcune delle caratteristiche hardware utilizzate per le operazioni di base. Consultare il capitolo sull'hardware nella Guida utente per le descrizioni complete di tutte le caratteristiche e le funzionalità. CARATTERIS DESCRIZIONE TICA Account keys Consentono di selezionare l'account SIP da utilizzare. Sul V500 è possibile (Tasti account) configurare fino a quattro account SIP.

  • Page 72: Installazione Del Supporto

    CARATTERIS DESCRIZIONE TICA Volume keys Utilizzare il tasto + per aumentare il volume e il tasto - per diminuirlo. (Tasti del • Quando si utilizza la cornetta, questi tasti controllano il volume di ascolto volume) e di parlato della cornetta stessa. •...
  • Page 73 Prendere il supporto e collegarlo al V500 come mostrato nella figura seguente. 1 Collegare prima i due connettori del lato più lungo del supporto. 2 Girare il supporto in basso fino a inserire gli altri due connettori. 3 Girare il V500 verso l'alto. Verificare che il supporto sia fissato in modo stabile e sicuro. 1.2 Collegamenti hardware del pannello posteriore ITALIANO...
  • Page 74 1 WAN: Utilizzare un cavo Ethernet per collegare il V500 alla rete. Solo V501: Se si utilizza la tecnologia Power over Ethernet (PoE), collegare a questa porta il cavo Ethernet che fornisce alimentazione. Vedere informazioni su PoE. 2 PC (opzionale): Utilizzare un cavo Ethernet per collegare il computer alla porta PC del V500 per accedere alla rete attraverso il V500, oppure configurare il V500 utilizzando lo strumento di configurazione Web (vedere la Guida utente per informazioni sull'utilizzo dello strumento di configurazione Web).

  • Page 75: Configurazione Iniziale

    2 Configurazione iniziale In questa sezione viene descritto come utilizzare i menu dello schermo LCD del telefono per: • Configurazione della connessione di rete • Configurazione dell'account voce Per questo non è necessario collegare il telefono a un computer. Quando si immettono informazioni, utilizzare il tasto # per passare ciclicamente tra le modalità...
  • Page 76 Attenersi alla procedura seguente per configurare le impostazioni di rete. 1 Premere il tasto Menu e utilizzare il navigatore per selezionare Advanced Setting (impostazioni avanzate). Premere Select (seleziona). La tastiera alfanumerica può essere utilizzata anche per fare le selezioni sullo schermo LCD. Ad esempio è possibile premere il tasto 6 nella schermata precedente Menu Setting (impostazioni menu) per passare alla schermata Advanced Setting (impostazioni avanzate).
  • Page 77 2.1.1 Configurazione di PPPoE 1 Se sono stati forniti un nome utente e una password, selezionare PPPoE (Off) nel menu Advanced Setting (impostazioni avanzate) > Network Setting (impostazioni di rete). Premere il tasto contestuale On (attiva) per configurare il V500 affinché utilizzi PPPoE. La schermata visualizza PPPoE (On).
  • Page 78 4 Immettere la password, passare a Confirm (conferma) e immetterla nuovamente. Premere Save (salva) quando terminato. 2.1.2 Configurazione di un indirizzo IP statico 1 Se si dispone di un indirizzo IP da utilizzare, selezionare Static IP (Off) (IP statico (disattivato)) nel menu Advanced Setting (impostazioni avanzate) >...
  • Page 79 2 Utilizzare le opzioni di questo menu per immettere le informazioni relative a indirizzo IP statico, gateway e DNS fornite dal proprio ISP (Internet Service Provider) o dall'amministratore di rete. Premere Back (indietro) per tornare alla schermata precedente. 2.1.3 Ottenere automaticamente un indirizzo IP Il V500 è...
  • Page 80 2.2 Configurazione dell'account voce Attenersi alla procedura seguente per configurare l'account VoIP. 1 Premere il tasto Menu e quindi premere 6 per entrare nel menu Advanced Setting (impostazioni avanzate). 2 Premere 2 per entrare nel menu SIP Configuration (configurazione SIP). 3 Se l'opzione VoIP 1 Config.
  • Page 81 CAMPO DESCRIZIONE 4 SIP Server Addr È l'indirizzo IP del server che l'operatore VoIP utilizza per le telefonate (indirizzo server SIP. SIP) 5 SIP Server Port La porta del server SIP utilizzata per le telefonate SIP. La porta (porta server SIP) predefinita è...
  • Page 82 CAMPO DESCRIZIONE 16 Backup SIP In questo campo è possibile inserire i server SIP che il V500 può Server (server SIP utilizzare nel caso in cui non sia possibile accedere al server SIP di emergenza) principale. 5 Terminata la configurazione in SIP 1 Configuration (configurazione SIP 1), premere Back (indietro).

  • Page 83: Funzionamento Del Telefono

    3 Funzionamento del telefono In questa sezione viene descritto come utilizzare le funzioni telefoniche di base del V500. Per ulteriori informazioni sulle funzioni telefoniche del V500, vedere il capitolo sull'hardware nella Guida utente. FARE UNA TELEFONATA Prendere la cornetta. Un LED di tasto Line (linea) si accende. Lo schermo LCD visualizza l'account SIP che si sta utilizzando.

  • Page 84: Trasferimento Di Chiamata

    METTERE UNA TELEFONATA IN ATTESA Premere una volta il tasto HOLD (in attesa) per mettere in attesa una telefonata. Premerlo una seconda volta per ritornare alla telefonata. È possibile fare una telefonata su un'altra linea (premere il tasto di un'altra linea) e quindi ritornare alla telefonata in attesa. UTILIZZO DELLA CASELLA VOCALE Dopo aver configurato il numero della casella vocale dell'account SIP del V500, premere il tasto VOICEMAIL (casella vocale) per controllare i messaggi.
  • Page 85 TRASFERIMENTO DI CHIAMATA Per trasferire la telefonata è possibile eseguire una delle operazioni seguenti: • Attendere finché non si sente il tono di squillo, quindi terminare la telefonata mettendo giù la cornetta, premendo il tasto Speaker (altoparlante) o il tasto Headset (auricolare), in base a ciò...
  • Page 86 ITALIANO...

  • Page 87: Nederlands

    Overzicht Deze beknopte handleiding behandelt de volgende modellen: • V500: IP telefoon. • V501: IP telefoon met voeding over Ethernet (PoE). Deze beknopte handleiding toont, hoe u uw V500 instelt en gebruikt. Het omvat de volgende paragrafen: • Hardware en verbindingen die met uw netwerk te verbinden.
  • Page 88 1 Hardware en verbindingen De volgende tabel beschrijft een aantal van de hardware functies die worden gebruikt voor de basis functionaliteiten. Zie het hoofdstuk "hardware" in uw gebruikershandleiding voor de volledige beschrijvingen van alle functies. FUNCTIE BESCHRIJVING Account keys Gebruik deze om het SIP account te selecteren dat u wilt gebruiken. U kunt (Accounttoetse tot vier SIP accounts configureren op de V500.
  • Page 89 FUNCTIE BESCHRIJVING Softkeys Deze functietoetsen zijn afhankelijk van het huidige scherm in het LCD (softtoetsen) scherm. Een woord of symbool op het LCD scherm boven een softtoets geven zijn huidige functie weer. Line keys Druk erop om de telefoonlijn te selecteren die u wilt gebruiken. De V500 (Lijntoetsen) heeft vier telefoonlijnen.
  • Page 90 Er zijn vier manieren om de bijgevoegde statief te bevestigen, zoals afgebeeld. Als u de V500 wilt opzetten aan de laagste hoek (dichter bij de horizontaal), gebruik de gaten gemarkeerd met 1 in de volgende figuur. Gebruik de gaten gemarkeerd met 2 om de V500 aan de hoogste hoek op te zetten (dichter bij de vertikaal).
  • Page 91 1.2 Achterpaneel Hardwareverbindingen 1 WAN: Gebruik een Ethernetkabel om de V500 te verbinden met uw netwerk. Uitsluitend V501: als u Stroom over Ethernet (PoE) gebruikt, verbind de Ethernetkabel die stroom levert voor deze poort. Zie 2 PC (optioneel): Gebruik een Ethernetkabel om uw computer met de PC poort te verbinden op de V500 om uw netwerk te openen via de V500, of de V500 te configureren met de web configurator (zie uw Gebruikershandleiding voor informatie over gebruik van de web configurator).
  • Page 92 1.3 Uitsluitend V501: Stroom over Ethernet (Optioneel) Stroom over Ethernet (PoE) is de mogelijkheid om stroom te bieden aan uw V501 via een 8-pen CAT 5 Ethernetkabel, zonder gebruik te maken van de bijgeleverde stroomadapter. Een PoE injector (niet bijgeleverd) is ook nodig om de Ethernetkabel van stroom te voorzien.
  • Page 93 2.1 Uw netwerkverbinding instellen Als u uw hardwareverbindingen heeft voltooid, bekijk dan het LCD scherm. De V500 geeft uw Voice over Internet (VoIP) account registratiestatus weer op de tabs aan de rechterkant, en de tijd- en datumdetails in de bovenste sectie. De V500 laat u toe om tot vier VoIP accounts te configureren (ook gekend als SIP accounts).
  • Page 94 2 Selecteer Network Setting (Netwerk instelling). Kies uit de volgende opties: • Als u een gebruikersnaam en wachtwoord heeft voor toegang tot het netwerk, ga naar paragraaf 2.1.1 op pagina 94. • Als u een IP adres en subnetmasker heeft, ga naar paragraaf 2.1.2 op pagina 96.
  • Page 95 3 Het scherm PPPoE Gebruikersnaam verschijnt. Druk op Edit (Bewerken) en voer uw gebruikersnaam in. (Druk op de toets # om te schakelen tussen de invoermodi Number (Nummer), Uppercase (Hoofdletters), Lowercase (Kleine letters) en Symbol (Symbool). Druk op Opslaan als u klaar bent, en druk vervolgens op 2 om het scherm PPPoE wachtwoord te openen.
  • Page 96 2.1.2 Een Statisch IP Adres instellen 1 Als u een IP adres heeft, selecteer Statisch IP (Uit) in het menu Geavanceerde instellingen > Netwerkinstelling. Druk op de softtoets Aan om de V500 een statisch IP adres te doen gebruiken. Het scherm toont IP (Aan). Druk op Selecteren om uw informatie in te voeren.
  • Page 97 2.2 Uw Voice Account instellen Volg deze stappen om uw VoIP account te configureren. 1 Druk op de toets Menu, en vervolgens op 6 om het menu Advanced Setting (Geavanceerde instellingen) te openen. 2 Druk op 2 om het menu SIP Configuration (SIP?configuratie) te openen.
  • Page 98 VELD BESCHRIJVING 6 SIP Register Dit is het IP adres van de server dat uw VoIP service provider gebruikt Server (SIP om de V500 te registreren. Als uw VoIP service provider geen specifiek registerserver) SIP register serveradres geeft, voer het SIP Serveradres opnieuw in. 7 SIP Register Dit is de poort die de SIP registerserver gebruikt om de V500te Port (SIP...

  • Page 99: Een Oproep Ontvangen

    Als uw SIP account niet probleemloos registreert (Ongebruikt of No Reg blijft op het hoofdscherm staan) of u kunt niet bellen, controleer uw verbindingen en over uw SIP instellingen opnieuw in. Start de V500 opnieuw (schakel stroom uit, en opnieuw in). Als dit niet helpt, neem contact op met uw netwerkbeheerder of VoIP service provider.

  • Page 100: Een Gesprek Beëindigen

    EEN GESPREK BEËINDIGEN Als u een gesprek wilt beëindigen, druk op de toets HANG UP (OPHANGEN). Anderzijds doet u één van de volgende: • Als u de hoorn gebruikt, plaats het terug op de haak. • Als u de interne luidspreker gebruikt, druk op de toets SPEAKER (LUIDSPREKER). •...
  • Page 101 EEN OPROEP OVERDRAGEN Onderneem de volgende stappen om een gesprek over te dragen naar een ander telefoonnummer. Tijdens het gesprek, druk op de toets Transfer (Overdragen). De volgende beschikbare lijn activeert automatisch. Zorg ervoor dat u een kiestoon kunt horen. Kies het nummer waarnaar u de oproep wilt overdragen.
  • Page 102 NEDERLANDS...

  • Page 103: Русский

    Прежде чем приступить к подключению IP-телефона ZyXEL серии V500, внимательно ознакомьтесь с прилагаемой документацией. В руководстве рассматриваются следующие модели, доступные на момент его подготовки: • V500-T1: IP-телефон; • V501-T1: IP-телефон с питанием по Ethernet (PoE). Настоящее руководство содержит базовые сведения, необходимые для подключения...

  • Page 104: Срок Службы

    при условии, что изделие используется в строгом соответствии с настоящим руководством и применимыми техническими стандартами. Юридический адрес изготовителя Зайксел Коммуникэйшнз Корп., Инновэйшн Роад II, 6, Сайнс-бейсд Индастриал Парк, Син-Чу, Тайвань ZyXEL Communications Co., 6, Innovation Road II, Science-Based Industrial Park, Hsin-Chu, Taiwan, R. O. C.
  • Page 105 1 Оборудование и подключения РУССКИЙ Трубка ЖК-дисплей Клавиши учетной записи Программные клавиши Клавиши линии Меню Навигатор Клавиша телефонной книги Клавиши операций 10 Алфавитно- цифровая клавиатура 11 Микрофон 12 Клавиши регулировки громкости 13 Функциональ- ные клавиши 14 Настраиваемые клавиши...
  • Page 106 В следующей таблице описаны функции оборудования, используемые для основных операций. Подробное описание всех функций см. в главе об оборудовании в руководстве пользователя. ФУНКЦИЯ ОПИСАНИЕ Клавиши Служат для выбора используемой учетной записи SIP. V500 позволяет учетной настроить до четырех учетных записей SIP. записи...
  • Page 107 ФУНКЦИЯ ОПИСАНИЕ Клавиши Громкость увеличивается клавишей + и уменьшается клавишей -. регулировки • В случае использования телефонной трубки эти клавиши громкости регулируют громкость микрофона и динамика в трубке. • В случае использования гарнитуры эти клавиши регулируют громкость для портов наушников ( •...
  • Page 108 РУССКИЙ Закрепите подставку в корпусе V500, как показано на следующем рисунке. 1 Сначала проденьте в пазы два выступа с более длинной стороны подставки. 2 Наклоните подставку вниз, чтобы в пазы вошли два других выступа. 3 Переверните V500 лицевой стороной вверх. Убедитесь, что подставка надежно закреплена...
  • Page 109 1.2 Подключение оборудования к задней панели 1 WAN: для подключения V500 к сети используйте кабель Ethernet. Только в модели V501: если используется питание по Ethernet (PoE), подключите к этому порту Ethernet-кабель, по которому будет подаваться питание. Технология PoE более подробно описана в 2 PC (по...

  • Page 110: Начальная Настройка

    1.3 Только в модели V501: питание по Ethernet (по усмотрению пользователя) Технология питания по Ethernet (PoE) позволяет подвести питание к V501 по 8-жильному кабелю Ethernet категории 5, что исключает необходимость поиска дополнительных источников питания. Чтобы ввести питание в Ethernet-кабель, необходим специальный адаптер-инжектор PoE (в...
  • Page 111 При вводе информации клавиша # переключает клавиатуру между режимом заглавных букв (Uppercase), режимом строчных букв (Lowercase), режимом специальных символов (Symbol) и цифровым режимом (Number). Текущий режим отображается на дисплее. Чтобы выбрать один из нескольких символов, нажмите клавишу несколько раз. Например, чтобы набрать Z в режиме ввода заглавных букв...
  • Page 112 1 Нажмите клавишу Menu и с помощью навигатора выберите Advanced Setting. Нажмите Select. Для выбора параметров на экране можно также использовать алфавитно-цифровую клавиатуру. Например, для перехода на экран Advanced Setting можно нажать клавишу 6 на показанном выше экране Menu Setting. 2 Выберите...
  • Page 113 2.1.1 Настройка PPPoE 1 Если вам были предоставлены имя пользователя и пароль, в меню Advanced Setting > Network Setting выберите PPPoE (Off). Чтобы разрешить V500 использовать протокол PPPoE, нажмите программную клавишу On. На дисплее появится сообщение: PPPoE (On). Чтобы ввести информацию о сетевом подключении, нажмите...
  • Page 114 4 Введите пароль, затем перейдите в поле Confirm и введите его повторно. После ввода пароля нажмите Save. 2.1.2 Настройка статического IP-адреса 1 Если вам был предоставлен IP-адрес, выберите Static IP (Off) в меню Advanced Setting > Network Setting. Чтобы настроить V500 для...
  • Page 115 2 Это меню служит для ввода статического IP- адреса, адреса шлюза и параметров DNS- сервера, предоставленных поставщиком услуг Интернета или администратором сети. Для возврата на предыдущий экран нажмите Back. 2.1.3 Автоматическое получение IP-адреса По умолчанию V500 настроен на автоматическое получение IP-адреса. 1 Если...
  • Page 116 2 Нажмите клавишу 2, чтобы войти в меню SIP Configuration. 3 Если для конфигурации VoIP 1 Configuration не отображается статус Active («активна»), выберите соответствующую запись и нажмите программную клавишу Active. Если учетная запись SIP неактивна, она не может использоваться для исходящих или входящих...
  • Page 117 ПОЛЕ ОПИСАНИЕ 6 SIP Register Это IP-адрес сервера, используемого поставщиком услуг VoIP для Server регистрации V500. Если поставщик услуг VoIP не сообщил отдельного адреса сервера регистрации SIP, то снова введите в этом поле адрес, указанный в поле SIP Server. 7 SIP Register Это...
  • Page 118 5 Завершив настройку конфигурации SIP 1 Configuration, нажмите Back. В правой верхней части экрана отобразится имя зарегистрированной учетной записи SIP («SIP1» в данном примере). 6 Чтобы сделать вызов для проверки конфигурации V500, см. раздел Если не удается зарегистрировать учетную запись (на дисплее продолжает...
  • Page 119 ВХОДЯЩИЙ ВЫЗОВ Ответить на входящий вызов можно одним из следующих способов: • Для разговора с использованием телефонной трубки снимите трубку. • Чтобы ответить в режиме громкой связи, нажмите клавишу SPEAKER. • Чтобы ответить с использованием внешней гарнитуры, нажмите клавишу HEADSET. ЗАВЕРШЕНИЕ...
  • Page 120 ВЫЗОВ В РЕЖИМЕ КОНФЕРЕНЦСВЯЗИ Убедитесь, что вызов активен (вы можете разговаривать с абонентом на другой стороне). Нажмите клавишу Conference. Первый вызов будет «отмечен» для включения в конференц-связь. Нажмите клавишу Line для другой линии. Теперь можно принять входящий вызов, осуществить еще один исходящий вызов или удалить существующий вызов, ранее переведенный...
  • Page 121 • Независимо от даты продажи срок гарантии не может превышать четыре с половиной года с даты производства изделия. Дата производства определяется по серийному номеру на корпусе изделия. Формат серийного номера: SYYxxWWxxxxxx, где YY - последняя цифра или две цифры года производства, WW - номер недели производства...
  • Page 122 Контактная информация Центр информации и поддержки ZyXEL В Интернете Россия zyxel.ru/help Беларусь zyxel.by/help Казахстан zyxel.kz/help Узбекистан zyxel.kz/help Украина ua.zyxel.com/help Представительства ZyXEL Россия ZyXEL Беларусь ZyXEL Украина ZyXEL Центральная Азия и Закавказье РУССКИЙ Бесплатные телефонные номера 8-800-200-8929 из Москвы: (495) 542-8929 8-800-080-0055 8-800-120-0500 8-800-504-0040...

  • Page 123: 简体中文

    概述 编写此快速开始指南时，涵盖以下型号： 　 tV500： IP 电话。 　 tV501： 以太网供电 IP 电话 (PoE)。 本快速开始指南为您解释如何设置和使用 V500。它包括以下章节： 　 t 硬件和连接 - 介绍 V500 的实际功能并解释如何将其连接到网络。 　 t 初始配置 - 讨论如何使用 V500 的 LCD 屏幕和键盘设置网络配置和 SIP 服务器注册。 　 t 电话操作 - 涵盖如何使用 V500 的基本电话功能，例如拨出呼叫。 也可以使用与 V500 的 PC 端口相连的电脑通过 Web 配置程序来配置 V500。详细信息请参阅 用户指南。...
  • Page 124 1 硬件和连接 下表说明基本操作中所使用的某些硬件功能。关于所有功能的完整说明，请参阅用户指南中 的硬件章节。 特征 说明 Account keys 使用这些键选择想要使用的 SIP 帐户。最多可以在 V500 上配置四个 SIP 帐 ( 帐户键 ) 户。 Note: 帐户只能在已配置后选择 （使用 Advanced Setting ( Softkeys ( 软 这些键的功能取决于当时显示在 LCD 屏幕上的屏幕。LCD 屏幕在软键上方显 键 ) 示的字词或符号说明当前功能。 简体中文 高级设置 )> SIP Configuration (SIP 配置 ) LCD 屏幕 菜单配置帐户）...
  • Page 125 特征 说明 Line keys ( 线 按这些键选择想要使用的电话线路。 V500 具有四条电话线路。 路键 ) Menu ( 菜单 ) 按此键显示 V500 的配置菜单。再按一次退出菜单。呼叫过程中无法访问菜 单。 Navigator ( 按这些键在 V500 屏幕中移动。按 导航器 ) 向右移动一格，按 向左移动一格。也可以按 进行菜单选择，按 返回 前一菜单。 Phonebook ( 电 使用此项显示存储在 V500 中的联系人列表。可以从此屏幕添加、编辑和删 话簿 ) 除电话簿项。 Alphanumeric 使用这些键输入数字、字母和符号。使用...
  • Page 126 如果想要以低角度 （更接近水平）支起 V500，请使用下图中 标为 1 的孔。要以高角度 （更接近垂直）支起 V500，请使用 标为 2 的孔。 取出支架，如下图所示将它连接到 V500。 1 先将两个接头插在支架长边上。 2 将支架向下转动，直至另外两个接头插入。 3 将 V500 向上折起。检查支架是否安装牢固。 简体中文...
  • Page 127 1.2 后面板硬件连接 1 WAN： 使用以太网线将 V500 连接到网络。 仅限 V501： 如果正在使用以太网供电 (PoE)，将供电的以太网线连接到此端口。有关 PoE 的更多信息，请参阅 Section 1.3 on page 2 PC （可选） ： 使用以太网线将电脑连接到 V500 上的 PC 端口，以便通过 V500 访问网络， 或者使用 Web 配置程序配置 V500 （有关使用 Web 配置程序的更多信息，请参阅用户指 南） 。 3 HANDSET ( 手机 )： 将附带的手机电缆连接到 V500 上的 HANDSET ( 手机 ) 端口。将另一 端连接到手机。连接电源前请挂断接听器。...
  • Page 128 1.3 仅限 V501： 以太网供电 （可选） 以太网供电 (PoE) 是一种通过 8 针 CAT 5 以太网线来为 V501 提供电源的技术，因此无需 附近有电源。 为以太网线材提供电源还需要一个 PoE 注射器 （不包含） 。此功能可以让您在选择 V501 的 安装位置时，拥有更大的灵活性。 在下图中，Z 为 V501，A 为 CAT 5 以太网线，B 为 PoE 注射器，而 C 为电源线。 2 初始配置 本节说明如何使用电话的 LCD 屏幕来： 　...
  • Page 129 2.1 设置网络连接 完成硬件连接后，查看 LCD 屏幕。 V500 会在右部选 项卡内显示互联网语音 (VoIP) 帐户注册状态，并且 顶部选项卡内显示时间和日期详细信息。 V500 允许您配置最多四个 VoIP 帐户 （也称为 SIP 帐户） 。VoIP 帐户未激活时，显示 Unused ( 未用 )。帐户激活但未成功注册时，选项卡内显示 No Reg ( 未注册 )。帐户激活且注册成功，选项卡显示帐户 名称 ( 此范例中为 SIP 1)。 如果 LCD 屏幕无任何显示，请重新检查硬件连接。请参阅第 1.2 节。 请依照下列步骤来配置网络设置。 1 按...
  • Page 130 2 选择 Network Setting ( 网络设置 )。 从以下选项选择： 　 t 如果已得到访问网络所需的用户名和密码，请 跳至第 页的 2.1.1 　 t 如果已得到可用 IP 地址和子网掩码，请跳至第 页的 2.1.2 一节。 　 t 如果无可用 IP 地址，请跳至第 一节。 2.1.1 设置 PPPoE 1 如果已得到用户名和密码，请在 Advanced Setting ( 高级设置 ) > Network Setting ( 网络 设置...
  • Page 131 3 显示 PPPoE Username (PPPoE 用户名 ) 屏幕。 按 Edit ( 编辑 ) 并输入您的用户名。 （按 # 键在 Number ( 数字 )、Uppercase ( 大写字母 )、 Lowercase ( 小写字母 ) 和 Symbol ( 符号 ) 输 入模式间循环。 ） 完成后按 Save ( 保存 )，然后按 2 进入 PPPoE Password (PPPoE 密码...
  • Page 132 2.1.2 设置静态 IP 地址 1 如果有可用 IP 地址，在 Advanced Setting ( 高 级设置 ) > Network Setting ( 网络设置 ) 菜单 中选择 Static IP (Off) ( 静态 IP ( 关 ))。按 On ( 开 ) 软键使 V500 使用静态 IP 地址。 屏幕显示...
  • Page 133 2.2 设置语音帐户 依照下列步骤来配置 VoIP 帐户。 1 按 MENU ( 菜单 ) 键，然后按 6 进入 Advanced Setting ( 高级设置 ) 菜单。 2 按 2 进入 SIP Configuration (SIP 配置 ) 菜 单。 3 如果 VoIP 1 Config. (VoIP 1 配置 ) 未显示 Active ( 激活...
  • Page 134 字段 说明 6 SIP Register 这是 VoIP 服务提供商用来注册 V500 的服务器的 IP 地址。如果 VoIP Server (SIP 注册 服务提供商未给您提供具体 SIP 注册服务器地址， 请再次输入 SIP Serv 服务器 ) (SIP 服务器 ) 地址。 7 SIP Register 这是 SIP 注册服务器用来注册 V500 的端口。默认为 5060。 Port (SIP 注册端 口...
  • Page 135 5 完成 SIP 1 Configuration (SIP 1 配置 ) 配置 后，按 Back ( 后退 )。LCD 屏幕右上部分会显 示已注册的 SIP 帐户名称 （在此范例中为 “SIP1” ） 。 6 有关如何通过呼叫测试您的 V500 的配置， 请参阅 3。 如果未成功注册 SIP 帐户 （Unused ( 未用 ) 或 No Reg ( 未注册 ) 仍显示在 主屏幕中）或者无法拨出呼叫，请检查连接并重新输入...
  • Page 136 接收呼叫 电话响铃时，按下列步骤之一操作： 　 t 取出手机，使用手机接收呼叫。 　 t 按 SPEAKER ( 扬声器 ) 键，使用内部扩音器接收呼叫。 　 t 按 HEADSET ( 耳机 ) 键，使用外部耳机接收呼叫。 结束呼叫 想要结束呼叫时，按 HANG UP ( 挂机 ) 键。或者按下列步骤之一操作： 　 t 如果正在使用手机，将手机放回座机。 　 t 如果正在使用内部扩音器，按 SPEAKER ( 扬声器 ) 键。 　...
  • Page 137 转接呼叫 请按以下步骤将来电转接至另一电话号码。 来电过程中，按 Transfer ( 转接 ) 键。下一可用线路自动启动。确保可听到拨号音。 拨打您想要转接呼叫的号码。 要转接呼叫，可： 　 t 等待听见响铃音，放下手机，按 Speaker ( 扬声器 ) 键或 Headset ( 耳机 ) 键 （取决于正在使用的模式）结束呼叫。 　 t 等待另一方接听，然后结束呼叫。 1 先访问 www.zyxel.com。 2 在 ZyXEL 主页的下拉列表框中选择产品，以进入产品页面。 3 在该页中选择要查看的证书。 简体中文 查看产品证书...
  • Page 138 简体中文...

  • Page 139: 繁體中文

    概覽 在本文撰寫時，此 《快速入門指引》涵蓋以下型號： • V500： IP 電話。 • V501： 乙太網路供電 (PoE) 的 IP 電話。 本 《快速入門指引》說明如何設定及使用 V500。內容包含下列章節： • 硬體與連接 - 介紹 V500 的實體功能，並說明如何連接至網路上。 • 初始設定 - 討論如何使用 V500 的 LCD 螢幕及按鍵，設定網路及 SIP 伺服器註冊。 • 電話操作 - 涵蓋如何使用 V500 的基本電話功能，例如撥打電話。 您也可以透過網頁設定介面，使用電腦連接至 V500 的 PC 埠以設定 V500。詳細資訊請參閱 《使用手冊》...
  • Page 140 1 硬體與連接 下表說明某些用作基本操作的硬體功能。請參閱 《使用手冊》的硬體章節中，所有功能的完 整說明。 功能 說明 Account keys 使用這些按鍵選取所要使用的 SIP 帳號 。 您可在 V500 上設定多達四組 SIP ( 帳號按鍵 ) 帳號。 注意： 您只能選取已經設定好的帳號 （使用 Advanced Softkeys ( 螢 這些按鍵的功能係根據目前顯示在 LCD 螢幕上的畫面。在 LCD 螢幕的螢幕 幕鍵盤 ) 鍵盤上方所顯示的字組或符號，即顯示其目前功能。 繁體中文 Setting （進階設定）> SIP Configuration （SIP 設定）LCD 螢幕選單來設定帳號）...
  • Page 141 功能 說明 Line keys ( 線 使用這些按鍵選取所要使用的電話線路。此 V500 有四條電話線路。 路按鍵 ) Menu ( 選單 ) 按此以顯示 V500 的設定選單。再按一下可離開選單。當通話正在進行時， 選單即無法存取。 Navigator ( 導 按下這些鍵可在 V500 的畫面上游移。按一下 覽 ) 下 一個空格。也可以按一下 單。 Phonebook ( 電 用它來顯示儲存在 V500 裡的聯絡人清單。您可從此畫面新增、編輯及刪除 話簿 ) 電話簿項目。 Alphanumeric 使用這些按鍵輸入數字、字母及符號。使用...
  • Page 142 如果想要讓 V500 以較低角度站立 （接近水平） ，請使用下圖 所示標示 1 的圓孔。使用標示 2 的圓孔，讓 V500 以較高角 度站立 （接近垂直） 。 如下圖所示，取出腳架並連接至 V500。 1 先將兩個接頭插入腳架較長的一側。 2 將腳架向下轉直到另兩個接頭也插入為止。 3 將 V500 往右邊向上旋轉。檢查腳架是否已經牢固安裝。 繁體中文...
  • Page 143 1.2 後面板硬體連接 1 WAN： 使用乙太網路線將 V500 連接至網路。 僅限 V501： 如果您正在使用乙太網路供電 (PoE)，連接的乙太網路線將供應電源至此連接 埠。請參閱 第 144 頁的第 1.3 2 PC （選配） ： 用一條乙太網路線將您的電腦連接至 V500 上的 PC 埠，以透過 V500 存取 網路，或使用網頁設定介面來設定 V500 （請參閱 《使用手冊》中使用網頁設定介面的資 訊） 。 3 話筒： 將隨附的話筒線連接至 V500 上的 HANDSET ( 話筒 ) 埠。將另一端連接至話筒。接 上電源之前，請先掛上接收器。...
  • Page 144 1.3 僅限 V501： 乙太網路供電 （選配） 乙太網路供電 (PoE) 功能可透過一條 8 接腳的 CAT 5 型乙太網路線供電給 V501，即使附 近沒有電源也不會影響安裝。 除此之外，還需要 PoE 餽電器 （未隨附） 乙太網路線才可供應電源。這項功能大幅提高了 V501 安裝位置的變動彈性。 在下圖中，Z 是您的 V501、 A 是 CAT 5 乙太網路線、B 是 PoE 饋電器、而 C 是電源線。 2 初始設定 本節說明如何使用電話的 LCD 螢幕選單： •...
  • Page 145 2.1 設定網路連接 當硬體連接完成後，注視 LCD 螢幕。V500 在右邊的 索引標籤上顯示網際網路語音 (VoIP) 帳號註冊狀 態，詳細的時間與日期則顯示在頂部。 V500 能設定多達四組 VoIP 帳號 （也稱為 SIP 帳 號） 。若 VoIP 帳號並未啟用，則顯示 Unused ( 未使 用 )。當帳號已啟用但尚未成功註冊，會在索引標籤 顯示 No Reg。當帳號已啟用且成功註冊，索引標籤 會顯示帳號名稱 （如本例的 SIP 1） 。 若 LCD 螢幕未顯示任何資訊，請重新檢查硬體連接。請參閱第 1.2 節。 遵循這些步驟設定網路設定。 1 按一下...
  • Page 146 2 選取 Network Setting ( 網路設定 )。 從下列選項選取： • 若有提供使用者名稱及密碼存取網路，則前往 頁的第 2.1.1 節。 • 若有提供 IP 位址及子網路遮罩以供使用，則前往 頁的第 2.1.2 節。 • 若未提供 IP 位址使用 ， 請前往 節。 2.1.1 設定 PPPoE 1 若有提供使用者名稱及密碼，請選取 Advanced Setting （進階設定） > Network Setting （網 路設定）選單中的 PPPoE (Off) ( 關閉 )。按一下 螢幕鍵盤的...
  • Page 147 3 顯示 PPPoE Username (PPPoE 使用者名稱 ) 畫 面。按一下 Edit 並輸入您的使用者名稱。 （按 一下 # 按鍵在 Number ( 數字 )、Uppercase ( 大 寫 )、Lowercase ( 小寫 )、及 Symbol ( 符號 ) 項目模式之間切換。） 完成時請按一下 Save ( 儲存 )，接著按一下 2 以 進入 PPPoE Password (PPPoE 使用者名稱 ) 畫 面。按一下...
  • Page 148 2.1.2 設定靜態 IP 位址 1 若有 IP 位址可用，請選取 Advanced Setting （進階設定） > Network Setting （網路設定） 選單中的 Static IP (Off) ( 靜態 IP 開啟 )。按 一下螢幕鍵盤的 On ( 開啟 ) 可讓 V500 使用靜 態 IP 位址。 螢幕顯示 Static IP (On)。( 靜態 IP 關閉 ) 按一 下...
  • Page 149 2.2 設定語音帳號 遵循這些步驟設定 VoIP 帳號。 1 按一下 Menu ( 選單 ) 按鍵，接著按一下 6 以進入 Advanced Setting ( 進階設定 ) 選 單。 2 按一下 2 進入 SIP Configuration (SIP 設定 ) 選單。 3 如果 VoIP 1 Config. （VoIP 1 設定）並未顯示 Active ( 啟用） ，請選取其項目並按一下螢幕鍵 盤...
  • Page 150 欄位 說明 6 SIP Register 這是 VoIP 服務供應商的 IP 位址，用來註冊 V500。如果 VoIP 服務供 Server (SIP 註冊 應商並未提供指定的 SIP 註冊伺服器位址，請再次輸入 SIP Server 伺服器 ) (SIP 伺服器 ) 位址。 7 SIP Register 這是 SIP 註冊伺服器用來註冊 V500 的連接埠。預設為 「5060」 。 Port (SIP 註冊埠 8 SIP Service 如果您有...
  • Page 151 5 完成設定 SIP 1 Configuration (SIP 設定 ) 之 後，按一下 Back ( 上一步 ) 。LCD 螢幕的右上 角會顯示您註冊的 SIP 帳號 （本例中為 「SIP1」 ） 。 6 請參閱第 節，如何透過撥打電話測試您的 V500 設定。 如果 SIP 帳號並未成功註冊 （Unused 或 No Reg 仍顯示在主畫面上） 、或 您無法撥打電話，請檢查連接並重新輸入 SIP 設定。重新啟動 V500 （關閉 電源再重新開機）...
  • Page 152 接聽電話 電話響起鈴聲時，執行下列任一動作： • 拿起話筒，使用話筒接聽電話。 • 按一下 SPEAKER ( 喇叭 ) 按鍵，使用內部免持聽筒接聽電話。 • 按一下 HEADSET ( 耳機 ) 按鍵，使用外部話筒接聽電話。 結束通話 要結束通話時，按一下 HANG UP ( 掛上 ) 按鍵。或者，執行下列任一動作： • 若您使用話筒，則掛回話機。 • 若您使用內部免持聽筒，按一下 SPEAKER ( 喇叭 ) 按鍵。 • 若您使用外部話筒，按一下 HEADSET ( 耳機 ) 按鍵。 保留通話...
  • Page 153 來電轉接 採取以下步驟可將來電轉接到另一個電話號碼。 在轉接的過程，按一下 Transfer ( 轉接 ) 按鍵。下一條適用的線路會自動啟用。確認 能夠聽到撥號聲。 撥打您想要轉接的電話號碼。 欲轉接來電，您可： 等候響鈴聲響起，然後才掛上話筒，按一下 Speaker ( 喇叭 ) 按鍵或 Headset ( 耳 機 ) 按鍵 （根據您正使用的方式）結束通話。 等候有其他人回應電話，然後才結束通話。 1 前往 www.zyxel.com。 2 在 ZyXEL 首頁的下拉式清單方塊選取您的產品，進入該產品的網頁。 3 在此頁選取您想查看的認證資料。 繁體中文 查看產品的認證資料...
  • Page 154 繁體中文...
