Lincoln FlowMaster С Series Manual

Lincoln FlowMaster С Series Manual

Rotary driven hydraulic pump
Hide thumbs Also See for FlowMaster С Series:

Advertisement

Available languages

Available languages

Table of Contents

FlowMaster
FlowMaster
Models/Modelle: 85480 (120#), 85481 (60#),
85482(400#), 85483 (5 Gal.), 85247 (120#)
Models/Modelle: 85610 (400#), 85586 (400#), 274055 (60#)
U.S. Patent No. 6,102,676
U.S. Patent 6,102,676
Foreign Patent Pending
Ausländisches angemeldet
This pump conforms to the European Directive for Product Safety
Diese Pumpe entspricht der europäischen Vorschrift für Produktsicherheit
JUN - 2009
®

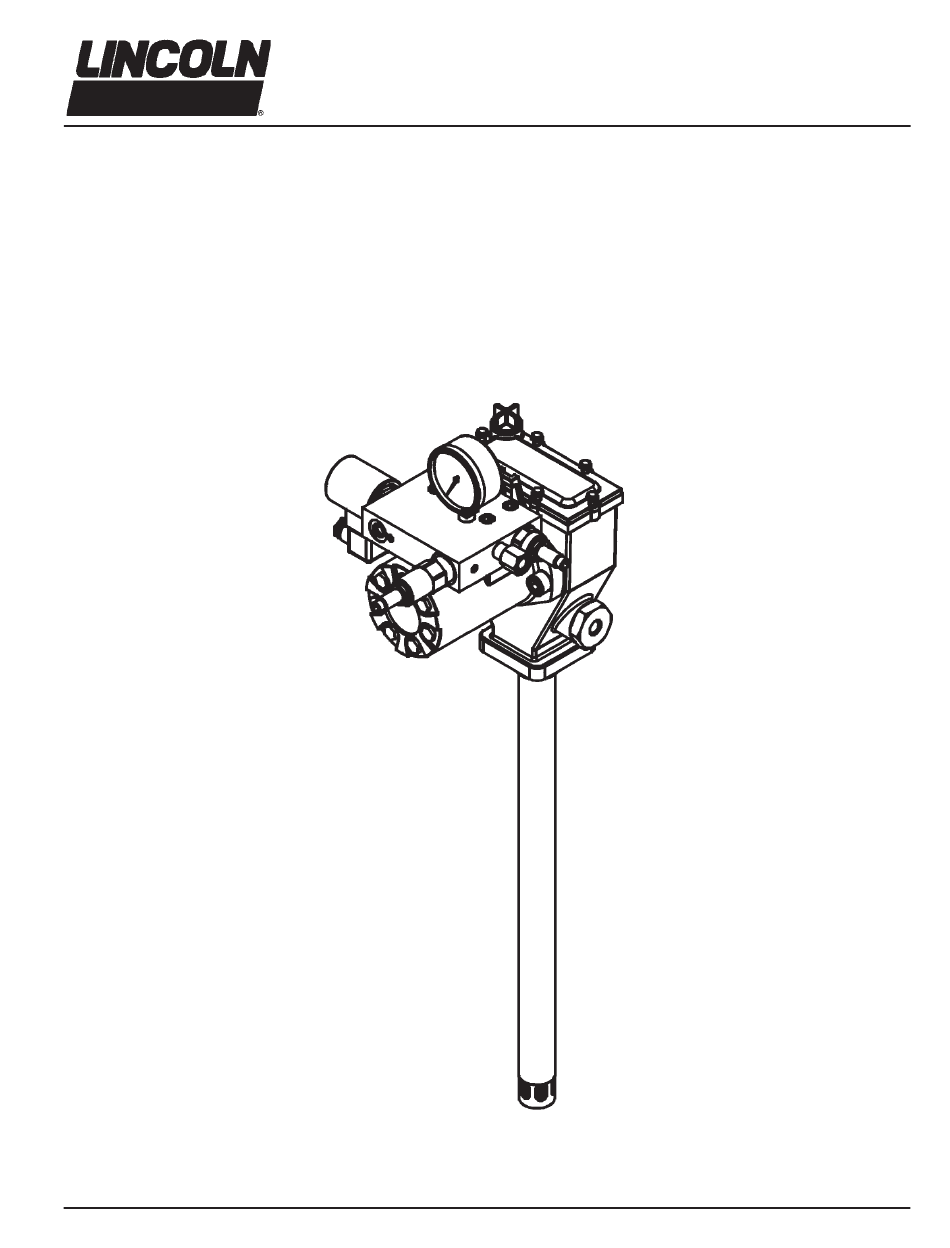

Rotary Driven Hydraulic Pump
®
Pumpe mit Hydraulik-Umlaufantrieb
Series "C"
Series "B"
Form 403816
- C8
Section
Page
- 269T

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FlowMaster С Series and is the answer not in the manual?

Questions and answers

Related Manuals for Lincoln FlowMaster С Series

Summary of Contents for Lincoln FlowMaster С Series

  • Page 1 ® FlowMaster Rotary Driven Hydraulic Pump ® FlowMaster Pumpe mit Hydraulik-Umlaufantrieb Models/Modelle: 85480 (120#), 85481 (60#), 85482(400#), 85483 (5 Gal.), 85247 (120#) Series “C” Models/Modelle: 85610 (400#), 85586 (400#), 274055 (60#) Series “B” U.S. Patent No. 6,102,676 U.S. Patent 6,102,676 Foreign Patent Pending Ausländisches angemeldet This pump conforms to the European Directive for Product Safety...

  • Page 2: Table Of Contents

    General Description as material leaks from loose or ruptured The Lincoln Industrial rotary Hydraulic Pump is a fully hydrauli- cally operated grease pump. Grease output is proportional to causing serious bodily injury. Adequate protection is recom-...

  • Page 3: Appropriate Use

    ® FlowMaster Rotary Driven Hydraulic Pump into the pump cylinder. Simultaneously, grease is discharged through the outlet of the pump. The volume of grease during Supply inlet hydraulic pressure, intake is twice the amount of grease output during one cycle. maximum, PSIG (bar) - 3,500 (241) During the upstroke, the inlet check closes, and one half of...

  • Page 4: Installing The Pump

    Rotary Driven Hydraulic Pump Installing the Pump Typical installation is shown only as a guide for selecting and 80°F (27º C) installing system components. Contact your Lincoln Industrial representative for assistance in designing a 20°F (-7º C) 0°F (-18º C) The pump was tested in light weight oil which was left in to protect the pump from corrosion.

  • Page 5: Operation

    ® FlowMaster Rotary Driven Hydraulic Pump Do not exceed maximum operating temperature of the of lubricant. A dry pump quickly speeds up, creating friction heat, which can damage the seals. Monitor the supply Setting the Pump Manifold Pressure and Flow Controls Illustration 4 ting is achieved.

  • Page 6: Pump Dimensions

    ® FlowMaster Rotary Driven Hydraulic Pump 1. 1/4 NPTF Pump Outlets 2 SAE 4 Inlet Port 3. SAE 6 Tank Port for Vent Valve Port 5. Solenoid Valve 6. Pressure Reducing Valve 7. Flow Control Valve 8. Pressure Gauge. MODEL DIM “A” in (mm) DIM “B” in (mm) 85480 27.50 (699) 38.56 (980)

  • Page 7: Troubleshooting

    ® FlowMaster Rotary Driven Hydraulic Pump Troubleshooting Condition Possible Cause Corrective Action Pump does not run. No pressure on gauge (72): - Closed Supply line shut off valve. Open shut-off valve. - No power to solenoid valve (73). Correct electrical fault. - Faulty Solenoid (74).
  • Page 8 SL-V Series, Single Injectors-85772, 85782, and Replacement Injectors-85771, 85781 Lincoln warrants the SL-V Injector series to be free from defects in material and workmanship for two (2) years following the date of purchase. If an injector model (single or replacement) is determined to be defective by Lincoln, in its sole discretion, during this warranty period, it will be repaired or replaced, at Lincoln’s discretion, without charge.
  • Page 9 Situation an, deren Nichtbeach- tung zu tödlichen oder schweren Verletzungen führen kann. Allgemeine Beschreibung Die FlowMaster Pumpe mit hydraulischem Umlaufantrieb von Lincoln Industrial ist eine völlig hydraulisch betriebene Fettpumpe. Die Schmierstoff-Fördermenge ist proportional zur antriebsseitigen Durch- dung in Zentralschmiersystemen, wie Einleitungs-, Progressiv- und zeigt eine möglicherweise gefährliche Situation an, deren...
  • Page 10 ® FlowMaster Pumpe mit Hydraulik-Umlaufantrieb Bestimmungsgemäße Verwendung Technische Daten Hydraulik-Eingangsdruck, Alle Pumpenmodelle sind für hydraulischen Antrieb ausgelegt und maximal PSIG (bar) 3,500 (241) Hydraulik-Arbeitsdruck PSIG (bar) 300 bis 450 (20 bis 32). Hydr.Eingangs-Volumenstrom entspricht, führt zum Verlust aller Garantieansprüche. gpm (l/min) bis zu 7 (28) Druckübersetzungsverhältnis der Pumpe mit Steuerblock...
  • Page 11 Schmierstoff-Förderleistung vs. Hydraulik-Volumenstrom Die hier beschriebene typische Installation wird nur als Richtlinie für die Auswahl und Installation der 30º C Komponenten gezeigt. Der Vertreter der Firma Lincoln Industrial hilft Ihnen, ein System zusammenzustellen, das Ihren speziellen Anforde- rungen entspricht. 0º C -10º...
  • Page 12 ® FlowMaster Pumpe mit Hydraulik-Umlaufantrieb Pumpen-Steuerblock werden kann. Justieren des Druckreduzierventils - Waehrend die hydraulische Pumpe laeuft, schliessen Sie das bis die Pumpe stoppt. - Kontermutter an der Druckregulierung durch Drehung ent- gegen Uhrzeigersinn lösen. - Den Ventilschaft entgegen Uhrzeigersinn drehen, bis sich Abbildung 4 sich bis zu seinem Anschlag herausdrehen, kann aber nicht herausgeschraubt werden.
  • Page 13 ® FlowMaster Pumpe mit Hydraulik-Umlaufantrieb Modell Maß “A” Zoll (mm) Maß “B” Zoll (mm) 85480 27.50 (699) 38.56 (980) 85481 19.00 (483) 30.06 (764) 85482 34.00 (864) 44.94 (1142) 85483 13.69 (348) 24.75(629) 85247 27.50 (699) 38.56 (980) 85586 34.18 (868) 45.12 (1146) 85610 34.00 (864)
  • Page 14 ® FlowMaster Pumpe mit Hydraulik-Umlaufantrieb FEHLERSUCHE Störung Mögliche Ursache Behebung Pumpe läuft nicht Manometer (72) zeigt keinen Druck an: - Absperrventil der Zufuhrleitung geschlossen. Absperrventil öffnen. - Am Magnetventil (74) liegt keine Spannung an. Elektrischen Fehler beheben. - Magnetventil-Spule (74) defekt. Magnetventil-Spule (74) ersetzen.
  • Page 15 Diese Garantie beruht auf der Voraussetzung, dass ein von Lincoln autorisierter Vertreter das Produkt als fehlerhaft bezeichnet. Für Reparatur oder Ersatz muss der Kunde das Produkt auf seine Kosten, zusammen mit dem Kaufbeweis, innerhalb der Garantiezeit an ein von Lincoln auto- risiertes Garantie- und Kundendienstzentrum schicken.

  • Page 16: Required Tools

    Zufuhrleitungen abgelassen werden, um die Gefahr einer Verletzung durch eindringende oder verspritzte Flüssigkeit oder bewegliche Ma- schinenteile zu verringern. Always use Lincoln Industrial parts for service and repair. Für Wartung und Reparaturen immer Lincoln Industrial Teile benutzen. Page Number - 16...

  • Page 17: Repair Instructions

    ® FLOWMASTER HYDRAULIC PUMP Repair Instruction 1) Remove dip stick (Item 30a©). (Reassembly torque: 4) Remove housing cover (Item 30) and gasket (Item 31). (Reassembly recommendations; replace gasket.) 10 - 15 in. lbs. (1.1 - 1.7 Nm).) 4) entfernen Gehäuseabdeckung (Einzelteil 30) und Dichtung 1) entfernen Badstock (Einzelteil 30a).
  • Page 18 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction 7) Remove four manifold mounting screws (Item 71). (Reas- sembly torque: 20 - 25 Ft. Lbs. (27.1 - 33.9 Nm).) 7) entfernen vier vielfältige Befestigungsschrauben (Einzelteil 71). (Wiederversammlungdrehkraft: 27,1 - 33,9 Nm (20 - 25 Ft.
  • Page 19 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction 14) Remove the two outlet pin nuts (Item 32). (Reassme- bly torque: 30 - 35 Ft. Lbs.(40,7 - 47,5 Nm).) (Reassembly recommendations: Use Loctite242 or equivalent on outlet nut threads). 14) entfernen die zwei Anschlußnüsse (Einzelteil 32). (Reas- smebly Drehkraft: 40,7 - 47,5 Nm (30 - 35 Ft.
  • Page 20 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction 16. Remove shovel plug (Item 58) and spacer (Item 56b©) from housing tube. 16. Entfernen Sie Schaufelstecker (Einzelteil 58) und Eingang Schirm (Einzelteil 56b©) vom Gehäuseschlauch. 15. Remove spiral retaining ring (item 59) from housing tube. 15 Entfernen Sie Seegerring der Spirale (Einzelteil 59) vom Gehäuseschlauch.
  • Page 21 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction 19. Remove housing tube (Item 56a). (Reassembly Torque: 20 to 25 Ft. Lbs.(27.1 - 33.9 Nm).) 19. Entfernen Sie Gehäuseschlauch (Einzelteil 56a). (Wieder- versammlung-Drehkraft: 27,1 - 33,9 Nm (20 - 25 Ft. Lbs.).) 20. Exploded view of housing tube (Item 56a), spacer (Item 56b©) and Shovel Plug (Item 58).
  • Page 22 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction 25. Press out wrist pin bushing (Item 12) with 5/16-24 bolt, 22. Remove oil seal O-ring (Item 53) and backup washer (Item (from kit 276275) needed since pivot bushings often stick in 54©). (Reassembly recommendation: replace O-ring seal and wrist pin anchor (Item 13a).
  • Page 23 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction 31. Loosen plunger tube (Item 10). (Reassembly torque: 100-110 in. lbs. (11.3 - 12.4 Nm)). 31. Lösen Sie Spulenkern- schlauch (Einzelteil 10). (Wiederversammlungdreh- kraft: 11,3 - 12,4 Nm (100- 110 inch lbs.).) 28. Loosen wrist pin anchor (Item 13a). (Reassembly torque: 20 - 25 Ft.
  • Page 24 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction 34. View of wrist pin anchor (Item 13a) showing upper cup seal 37. Hold outlet pin (Item 8) and plunger tube (Item 10) in vise. (Item 15) and nylon back up washer (Item 14). 37.
  • Page 25 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction 40. Remove O-ring (Item 9). 44. Remove backup washer (Item 10b). 40. Entfernen Sie O-Ring (Einzelteil 9). 44. Entfernen Sie Aushilfsunterlegscheibe (Einzelteil 10b). 41. View of O-ring (Item 9) removed. 41. Ansicht des O-Ringes (Einzelteil 9) entfernte.
  • Page 26 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction © 49. Remove lower bushing (Item 19a) from reciprocating tube 47. Check seat housing assembly (Item 27) and associated (Item 20). (Reassembly recommendations: replace O-ring seal parts removed. (Reassembly recommendations: replace O-ring (Item 26.) Remove lower cup (Item 21) from reciprocating tube seal (Item 26).
  • Page 27 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction 51. With the tool in place, insert the pin included in tool kit 54. Clamp crank rod/eccentric assembly (Items 1-7) in vise. (276275©) through the tool and into the plunger outlet hole. 54. Reizbare rod/eccentric Klemmplatte (Einzelteile 1-7) im 51.
  • Page 28 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction 59. Place assembly on 2 1/2” dia. steel pipe included in tool kit. 59. Die Baugruppe auf das 2 ½ Zoll Durchmesser Stahlrohr setzen, das im Werkzeugsatz enthalten ist. ance weights (Item 2). fernen Sie Ausgleichsdämpfergewichte (Einzelteil 2). 60.
  • Page 29 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction 62. Remove O-Ring seal (Item 33) from outlet nut (Item 32). 64. Reassembly recommendations: To install the O-ring (Item 62. Entfernen Sie O-Ring Dichtung (Einzelteil 33) von der 34) and backupwasher (Item35) most easily, install the backup Anschlußnuß...
  • Page 30 ® FlowMaster Rotary Driven Hydraulic Pump Recommended setting range Emptohler Einstellungs beseich Page Number - 30 Form 403816...
  • Page 31 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction © © Indicates change © Zeigt Änderung an Page Number - 31 Form 403816...
  • Page 32 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction 30a© 30b© 30© 34 33 (Included in 56a) © Indicates change © Zeigt Änderung an Page Number - 32 Form 403816...
  • Page 33 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction 79© Page Number - 33 Form 403816...

  • Page 34: Repair Parts List

    ® FLOWMASTER HYDRAULIC PUMP Repair Instruction Repair Parts (for all models) Item No. Qty Description All Models Item No. Qty Description All Models Flat Head Screw (1/4 x 1-3/4) 270635 O-Ring Counter Weight 272197 O-Ring Retaining Ring 270609 Backup Washer Crankrod 270665 Hydraulic Motor Kit...
  • Page 35 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction Repair Parts List (Non-common items) Item Qty. Description Model 85247 Model 85480 Model 85481 Model 85482 Model 85483 Model 85586 Model 85610 Model 274055 (120 lb) (120 lb) (60 lb) (400 lb) (5 gal) (400 lb) (400 lb) (60 lb)
  • Page 36 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction Ersatzteilliste (für alle Modelle) BESCHREIBUNG ALLE MODELLE BESCHREIBUNG ALLE MODELLE Flacher Schraubenzieher, (1/4 x 1-3/4) 270635 Auslass, Stiftmutter 270619 Gegengewicht 272197 O-Ring Haltering 270609 O-Ring Kurbelstange 270665 Stützunterlegscheibe Haltering 270608 Satz für hydraulischen Motor 274054 Kurbelexzenter (enthält Dichtung (Teil 69) und 2 O-Ringe (Teil 68))
  • Page 37 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction Ersatzteilliste (Nicht gemeinsame Teile) Liste der Reparaturteile (Spezialteile) Teilno. Anz. Beschreibung Modell 85247 Modell 85480 Modell 85481 Modell 85482 Modell 85483 Modell 85586 Modell 85610 Modell 274055 (120 lb) (120 lb) (60 lb) (400 lb) (5 gal) (400 lb) (400 lb)
  • Page 38 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction Repair Kit Selection Chart© Converting Series A to Series B Pumps Series A Service page needed for teardown Series B Service page needed for re-assembly Item # Kit # 1 to 8, 32, 36 to 52, 58 to 67 No kit –...
  • Page 39 ® FlowMaster Rotary Driven Hydraulic Pump Repair Kit Selection Chart© Repair Series B Only Item # Kit # 1 to 8, 28 to 30a, 36 to 52, 56a to 67 Not in kits, order individually if needed *9, 10, 10a, 10b, 10c, 10d, 14 & 15 275186 - Upper Bushing &...
  • Page 40 ® FLOWMASTER HYDRAULIC PUMP Repair Instruction Reparatursatz-Auswahltabelle© Umbau von Pumpen der A Serie zu B-Serie Pumpen Serviceblatt der A Serie benötigt zum Auseinanderbau Serviceblatt der B Serie benötigt zum Zusammenbau Teilnummer Reparatursatz Nummer 1 bis 8, 32, 36 bis 52, 58 bis 67 Kein Satz –...
  • Page 41 9, 13b, 14, 15, 17, 18, 21, 25, 26, 30b, 31, 33, 34, 35, 53, 54, 55, 275383 - Reparatursatz *Teil 9 wird zu Teil 10 zusammengebaut. © Zeigt Änderung an Americas: Europe /Africa/Middle East © Copyright Lincoln Industrial 51 Changi Business Park One Lincoln Way Lincoln GmbH Corp. 2009 Central 2 St.
