KRAUSE STABILO 10 Series Instructions For Assembly

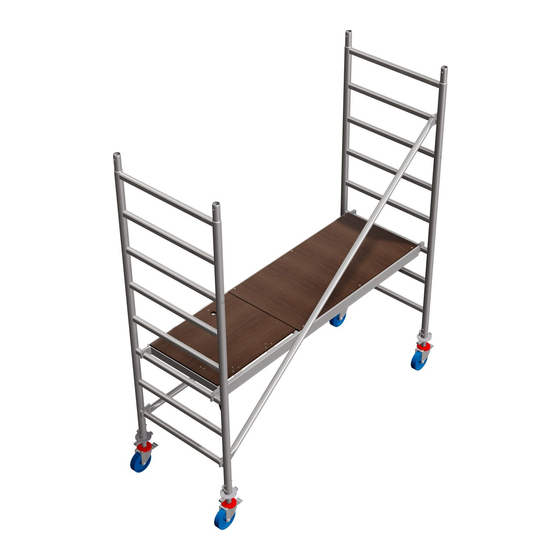

Mobile scaffold, mobile working platform
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Aufbau- und Verwendungsanleitung
Instructions for assembly
DE
GB
Version 2.0 © 2019 KRAUSE-Werk
FahrGerüst (fahrbare Arbeitsbühne) Serie 10
DE
Mobile scaffold (mobile working platform) series 10
GB
www.krause-systems.com

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the STABILO 10 Series and is the answer not in the manual?

Questions and answers

Related Manuals for KRAUSE STABILO 10 Series

Summary of Contents for KRAUSE STABILO 10 Series

  • Page 1 Aufbau- und Verwendungsanleitung Instructions for assembly Version 2.0 © 2019 KRAUSE-Werk FahrGerüst (fahrbare Arbeitsbühne) Serie 10 Mobile scaffold (mobile working platform) series 10 www.krause-systems.com...
  • Page 2 EN 1298-IM-de x en x ru • EN 1004 3 8/12 XXXD • Fahrgerüst (fahrbare Arbeitsbühne) nach EN 1004 • Gerüstgruppe 3 EN 1298-IM-de x en x ru • EN 1004 3 8/12 XXXD • Mobile Scaffold (mobile working platform) according to EN 1004 Scaffold Group 3 FahrGerüst (fahrbare Arbeitsbühne) Serie 10 Mobile scaffold (mobile working platform) series 10...

  • Page 3: Table Of Contents

    Inhaltsverzeichnis 1. Allgemeines ................... 4 1.1 Verantwortungsbereich des Betreibers ........5 1.2 Hersteller .................. 5 1.3 Gültige Normen, Bauartzulassung ..........5 1.4 Gewährleistung ................. 5 1.5 Urheber- und Schutzrechte ............6 1.6 Ausgabedatum ................. 6 2. Angaben zum Produkt ..............6 2.1 Bestimmungsgemäßer Gebrauch ..........

  • Page 4: Allgemeines

    1. Allgemeines Diese Anleitung beschreibt den Auf- und Abbau, sowie die Verwendung des mobilen Alu-Arbeitsgerüstes STABILO 10 (fahrbare Arbeitsbühne). In dieser Anleitung sind wich- tige Sicherheitshinweise angegeben. Lesen Sie deshalb die Anleitung vor der Benut- zung sorgfältig durch und machen Sie sich mit den Sicherheitsbestimmungen vertraut. Der gewerbliche Nutzer darf Gerüste (fahrbare Arbeitsbühne) laut Betriebssicherheits- verordnung (TRBS 2121, Teil 1) nur von fachlich geeigneten Beschäftigten auf-, um- und abbauen lassen.

  • Page 5: Verantwortungsbereich Des Betreibers

    Verordnungen, Gesetze etc.) für eine sichere Handhabungeingehalten werden. 1.2 Hersteller Hersteller des in der vorliegenden Dokumentation beschriebenen Arbeitsgerüstes (fahrbare Arbeitsbühne) ist die Firma: KRAUSE-Werk GmbH & Co. KG Am Kreuzweg 3 D 36304 Alsfeld Telefon: 06631 / 795-0 Telefax: 06631 / 795-139 http://www.krause-systems.com...

  • Page 6: Urheber- Und Schutzrechte

    Aufbau- und Verwendungsanleitung maßgebend. Ein Gewährleistungsanspruch ist ausgeschlossen, wenn Schäden aus einem oder mehreren der nachfolgenden Gründe entstanden sind: – Unkenntnis oder Nichtbeachtung der Aufbau- und Verwendungsanleitung insbesondere der Sicherheitshinweise, der Hinweise zum bestimmungs- und nichtbestimmungsgemäßen Gebrauch, der Hinweise zur Pflege und Instandhaltung, der Auf- und Abbauvorschriften.

  • Page 7: Nicht Bestimmungsgemäßer Gebrauch

    Die max. Standhöhe beträgt 12,00 m in allseits geschlossenen Räumen und 8,00 m im Freien. Das Gerüst (fahrbare Arbeitsbühne) darf nur auf ausreichend tragfähigem und ebenen Untergrund aufgestellt werden. Die Ausrichtung muss mit einer Wasserwaage in vertikaler und horizontaler Richtung überprüft werden. Die maximal zulässige Neigung beträgt 1 %.

  • Page 8: Sicherheitsbestimmungen Beim Verfahren Des Gerüstes (Fahrbare Arbeitsbühne)

    – Für den Auf- und Abbau sind mindestens 2 Personen notwendig. – Der Aufbau und die Nutzung dürfen nur auf ebenen und stabilen Aufstellflächen, die das Gewicht des Gerüstes (fahrbare Arbeitsbühne) aufnehmen können, erfolgen. – Es dürfen nur fehlerfreie Originalteile des Gerüstsystems verwendet werden. –...

  • Page 9: Verhalten Bei Arbeiten An Elektrischen Anlagen Mit

    – Das Arbeitsgerüst (fahrbare Arbeitsbühne) darf nur von Hand und nur auf fester, ebener, hindernisfreier Aufstellfläche verfahren werden. – Das Verfahren des Gerüstes (fahrbare Arbeitsbühne) unter Zuhilfenahme von anderen Fahrzeugen jeglicher Art ist verboten. – Beim Verfahren darf die normale Schrittgeschwindigkeit nicht überschritten werden. –...

  • Page 10: Mitgeltende Sicherheitshinweise (Nur Für Deutschland Gültig)

    Falls die Sicherheitsabstände nicht eingehalten werden können, sind Freileitungen nach Absprache mit den Betreibern od. Eigentümern spannungsfrei zu schalten und gegen Wiedereinschalten zu sichern. 3.6 Mitgeltende Sicherheitshinweise (nur für Deutschland gültig) Für den Aufbau, die Prüfung und die Nutzung des hier beschriebenen Gerüstes (fahrbare Arbeitsbühne) gelten ebenfalls die Empfehlungen der –...
  • Page 11 SICHERHEITSHINWEIS Alle Geländer- und Alle Steckverbin- Diagonalstreben dungen müssen müssen unmittelbar mit Fallsteckern nach dem Zusam- gesichert werden. menstecken verrie- gelt werden. Fahrrolle Fahrrolle ungebremst gebremst ACHTUNG Die Feststellbremsen der Fahrrollen dürfen nur zum Verschieben des Gerüstes (fahrbare Arbeitsbühne) geöffnet werden.
  • Page 12 Kennzeichnung Das Typenschild ist an den Vertikalrahmen des STABILO Fahrgerüst-Systems angebracht.

  • Page 13: Bezeichnung Der Zubehörteile

    4.2 Bezeichnung der Zubehörteile Ausleger Vertikalrahmen 1 m Belagbühne mit Luke Diagonalstrebe Fahrtraverse Längsbord Fallstecker 8 mm Vertikalrahmen 2 m Fußplatte Ballastgewicht Basisstrebe Fahrrolle Querbord Geländerstrebe ø 150 mm höhenverstellbar...

  • Page 14: Aufbau Des Gerüstes (Fahrbare Arbeitsbühne)

    4.3 Aufbau des Gerüstes (fahrbare Arbeitsbühne) Schritt 1 Legen Sie sich 2 Fahrtraversen und 2 Basisstreben bereit, entfernen sie die Schlossschrauben und stecken Sie die Basisstreben mit der Öffnung über die Fahrtraversen. Achten Sie darauf, dass die Basis- streben einen Abstand von ca. 70 cm haben müssen.
  • Page 15 Dann werden die Fahrrollen, wie gezeigt, in die Fahrtraversen ein- geschoben und mit den Flügel- schrauben an diesen befestigt. Achtung Stellen Sie die Fahrrollen in die hier gezeigte Stellung und betätigen Sie die Bremsen durch Niederdrücken der Bremshebel.
  • Page 16 Schritt 3 Verschieben Sie die Basisstreben so, dass die 2 m Vertikalrahmen von oben aufgesteckt werden können und sichern Sie die Verbindungen mit Fall- steckern. Ziehen Sie die Muttern der Basisstreben fest an. Richten Sie im Anschluss das Gerüst (fahrbare Arbeits- bühne) sowohl über die Quer- als auch über die Längsseite mit einer Wasser- waage aus.
  • Page 17 Schritt 4 Hängen Sie die Diagonalstrebe von der ersten Sprosse des einen zur siebten Sprosse des gegenüberliegen- den Vertikalrahmens ein und verriegeln Sie die Strebe. Nehmen Sie die zweite Diagonale und hängen Sie diese wie im Bild gezeigt, entgegengesetzt diagonal ein. Ver- riegeln Sie auch diese Strebe.
  • Page 18 Hinweis Verriegeln Sie unbedingt die Haken- sicherung unmittelbar nach der Montage. Schritt 5 Lassen Sie sich die nächsten beiden 2 m Vertikalrahmen reichen und sichern Sie diese nach der Montage mit den Fallsteckern.
  • Page 19 Wichtig: Bevor Sie weiter aufbauen, sollten Sie zuvor unbedingt das Gerüst (fahrbare Arbeits- bühne) mit den, je nach Aufbauhöhe, nötigen Ballastgewichten bestücken. Ballastie- rungsangaben finden Sie in dieser Aufbau- und Verwendungsanleitung auf den Seiten 28 – 31. Schritt 6 Schaffen Sie eine Hilfsebene aus stabilen Maurerbohlen und lassen Sie sich weitere 2 Diagonalstreben anreichen.
  • Page 20 Schritt 7 Hängen Sie die oberen Diagonalstreben von der untersten zur 2. Sprosse von oben des gegenüberliegenden Verti- kalrahmens ein. Beachten Sie bitte die nebenstehende Abbildung für die Ein- baurichtung der Streben. Verriegeln Sie die Diagonalstreben. Schritt 8 Wenn Sie sicher stehen lassen Sie sich die Belagbühne anreichen.
  • Page 21 Hängen Sie dann die Belagbühne mit den dafür vorgesehenen Öffnungen in die obersten Sprossen des Vertikal rahmens ein. Schritt 9 Lassen Sie sich anschließend die 1 m Vertikalrahmen anreichen und hängen Sie diese zur Arbeitserleichterung, wie hier im Bild zu sehen, über die Rohrver- binder der 2 m Vertikalrahmen.
  • Page 22 Steigen Sie vorsichtig durch die Luke der Belagbühne nach oben. Es ist noch kein Seitenschutz vorhanden! Bauen Sie die oberen 1 m Vertikalrahmen ein, und sichern Sie die Verbindungen mit den Fallsteckern. Schritt 10 Lassen Sie sich die Geländerstreben nach oben reichen um diese zu montieren und zu verriegeln.
  • Page 23 Schritt 11 Lassen Sie sich die beiden Längs- und Querbords anreichen. Schritt 12 Montieren Sie zuerst die Querbords, wie im linken Bild dargestellt. Stecken Sie danach die Längsbords von oben in die U-Schiene ein (siehe unteres Bild).
  • Page 24 Die Abbildung zeigt das fertig montierte Gerüst (fahrbare Arbeitsbühne) mit einer Arbeitshöhe von 6,40 m.

  • Page 25: Aufbauvarianten

    4.4 Aufbauvarianten Aufbauvariante mit Auslegern Montieren Sie die Ausleger wie im nebenstehenden Bild gezeigt. Die Befestigungskupplungen mit Halb- schalen dienen der Verdrehsicherung und müssen handfest angezogen werden.Die Ausleger werden in einem Winkel von ca. 30° zum Fahrbalken montiert. Aufbauvariante mit 4 Auslegern Die 4 Füße der Ausleger müssen immer fest auf dem Boden stehen.

  • Page 26: Montage Des Stabilisierungs-Sets

    4.5 Montage des Stabilisierungs-Sets Bei der Verwendung als Wandgerüst kann dieses mit dem Stabilisierungs-Set bestückt und an der Wand befestigt werden. Dies dient lediglich der weiteren Stabilisierung des Gerüstes (fahrbare Arbeitsbühne). Der Einsatz des Stabilisierungs-Sets ersetzt auf keinen Fall die vorgeschriebenen Ballastgewichte und Ausleger (siehe Seite 27 –...

  • Page 27: Ballastierung Des Gerüstes (Fahrbare Arbeitsbühne)

    4.6 Ballastierung des Gerüstes (fahrbare Arbeitsbühne) Freistehende Gerüste (fahrbare Arbeitsbühne) müssen mit Ballastgewichten an den Traversen beschwert werden damit die Standsicherheit gewährleistet ist. Die Anzahl der Ballastgewichte ist von der Höhe des Gerüstes (fahrbare Arbeitsbühne) abhängig und kann aus den folgenden Tabellen entnommen werden. Ballastierung der Traverse Ballastierung Gerüst (fahrbare Arbeitsbühne) ohne Traverse/ ohne Ausleger mit Rollen...
  • Page 28 Ballastierung – Einsatz in geschlossenen Räumen Ballastierung, STABILO 10 – Breite 0,75 m x Länge 2,00 m, Indoor Gerüst mittig Gerüst einseitig Standhöhe Gerüst einseitig Gerüst mittig auf Traverse auf Traverse in m auf Traverse auf Traverse mit 4 Auslegern mit 2 Auslegern 10,4 11,4...
  • Page 29 Ballastierung – Einsatz im Freien Ballastierung, STABILO 10 – Breite 0,75 m x Länge 2,00 m, Outdoor Gerüst mittig Gerüst einseitig Standhöhe Gerüst einseitig Gerüst mittig auf Traverse auf Traverse in m auf Traverse auf Traverse mit 4 Auslegern mit 2 Auslegern x = nicht möglich...
  • Page 30 Ballastierung – Einsatz in geschlossenen Räumen Ballastierung, STABILO 10 – Breite 0,75 m x Länge 2,50 m, Indoor Gerüst mittig Gerüst einseitig Standhöhe Gerüst einseitig Gerüst mittig auf Traverse auf Traverse in m auf Traverse auf Traverse mit 4 Auslegern mit 2 Auslegern 10,4 11,4...
  • Page 31 Ballastierung – Einsatz im Freien Ballastierung, STABILO 10 – Breite 0,75 m x Länge 2,50 m, Outdoor Gerüst mittig Gerüst einseitig Standhöhe Gerüst einseitig Gerüst mittig auf Traverse auf Traverse in m auf Traverse auf Traverse mit 4 Auslegern mit 2 Auslegern x = nicht möglich...

  • Page 32: Modellübersicht

    5. Modellübersicht Achtung: Bei den folgenden Modellaufbauten ist auf die Abbildung von Fallsteckern und Ballastgewichten verzichtet worden! Best.-Nr. Länge Best.-Nr. Länge Best.-Nr. Länge 731302 2,00 m 731319 2,00 m 731326 2,00 m 741301 2,50 m 741318 2,50 m 741325 2,50 m Arbeitshöhe: Arbeitshöhe: Arbeitshöhe:...
  • Page 33 Best.-Nr. Länge Best.-Nr. Länge Best.-Nr. Länge 731333 2,00 m 731340 2,00 m 731357 2,00 m 741332 2,50 m 741349 2,50 m 741356 2,50 m 6,40 m 7,40 m 8,40 m Arbeitshöhe: Arbeitshöhe: Arbeitshöhe: 5,40 m 6,40 m 7,40 m Gerüsthöhe: Gerüsthöhe: Gerüsthöhe: 4,40 m...
  • Page 34 Best.-Nr. Länge Best.-Nr. Länge Best.-Nr. Länge 731364 2,00 m 731371 2,00 m 731388 2,00 m 741363 2,50 m 741370 2,50 m 741387 2,50 m Arbeitshöhe: Arbeitshöhe: Arbeitshöhe: 9,40 m 10,40 m 11,40 m Gerüsthöhe: 8,40 m Gerüsthöhe: 9,40 m Gerüsthöhe: 10,40 m Standhöhe Standhöhe...
  • Page 35 Best.-Nr. Länge Best.-Nr. Länge Best.-Nr. Länge 731395 2,00 m 731401 2,00 m 731418 2,00 m 741394 2,50 m 741400 2,50 m 741417 2,50 m Arbeitshöhe: Arbeitshöhe: Arbeitshöhe: 12,40 m 13,40 m 14,40 m Gerüsthöhe: 11,40 m Gerüsthöhe: 12,40 m Gerüsthöhe: 13,40 m Standhöhe Standhöhe...

  • Page 36: Technische Daten

    6. Technische Daten Stückliste, Fahrgerüst (fahrbare Arbeitsbühne) STABILO 10 – Breite 0,75 m, Länge 2,00 m Artikelnummer 731302 731319 731326 731333 731340 731357 Arbeitshöhe 3,00 m 4,40 m 5,40 m 6,40 m 7,40 m 8,40 m Gerüsthöhe 2,30 m 3,40 m 4,40 m 5,40 m 6,40 m...
  • Page 37 Stückliste, Fahrgerüst (fahrbare Arbeitsbühne) STABILO 10 – Breite 0,75 m, Länge 2,00 m Artikelnummer 731364 731371 731388 731395 731401 731418 Arbeitshöhe 9,40 m 10,40 m 11,40 m 12,40 m 13,40 m 14,40 m Gerüsthöhe 8,40 m 9,40 m 10,40 m 11,40 m 12,40 m 13,40 m Standhöhe 7,40 m 8,40 m...
  • Page 38 Stückliste, Fahrgerüst (fahrbare Arbeitsbühne) STABILO 10 – Breite 0,75 m, Länge 2,50 m Artikelnummer 741301 741318 741325 741332 741349 741356 Arbeitshöhe 3,00 m 4,40 m 5,40 m 6,40 m 7,40 m 8,40 m Gerüsthöhe 2,30 m 3,40 m 4,40 m 5,40 m 6,40 m 7,40 m...
  • Page 39 Stückliste, Fahrgerüst (fahrbare Arbeitsbühne) STABILO 10 – Breite 0,75 m, Länge 2,50 m Artikelnummer 741363 741370 741387 741394 741400 741417 Arbeitshöhe 9,40 m 10,40 m 11,40 m 12,40 m 13,40 m 14,40 m Gerüsthöhe 8,40 m 9,40 m 10,40 m 11,40 m 12,40 m 13,40 m Standhöhe 7,40 m 8,40 m...

  • Page 40: Abbau Des Gerüstes (Fahrbare Arbeitsbühne)

    7. Abbau des Gerüstes (fahrbare Arbeitsbühne) Alle Gerüste (fahrbare Arbeitsbühne) sind in umgekehrter Reihenfolge der jeweiligen Aufbaubeschreibung abzubauen. 8. Überprüfung, Pflege und Wartung Vor dem Aufbau sind alle Teile auf Beschädigung zu überprüfen und bei Beschädigung auszutauschen. Es dürfen nur Originalersatzteile verwendet werden. Es muss durch eine Sichtprüfung gewährleistet sein, dass die Schweißnähte und sons- tigen Materialien keine Risse aufweisen.
  • Page 41 Table of contents 1. General information ..............42 1.1 Owner‘s responsibilities ............43 1.2 Manufacturer ................43 1.3 Applicable standards, type approval ........43 1.4 Warranty ................. 43 1.5 Intellectual property rights ............44 1.6 Issue date ................44 2. Product information ..............44 2.1 Intended use ................

  • Page 42: General Information

    1. General information This manual contains information on how to assemble, disassemble and use the mobile aluminium scaffold tower (mobile working platform) STABILO 10, as well as important safety instructions. For this reason, please read this manual and the safety instructions carefully before assembling and using your scaffold tower (mobile working platform).

  • Page 43: Owner's Responsibilities

    The exact wording of the warranty is laid out in the supplier‘s Terms and Conditions. As the manufacturer, Krause provides a 3-year warranty from the purchase date for material defects of the affected component. Krause reserves the right to replace or repair the defective component at its discretion.

  • Page 44: Intellectual Property Rights

    on the date of sale. The warranty does not apply to any damage caused by any or a combination of the following: – Failure to read or non-observance of the Assembly and User Manual, in particular the safety instructions, information on intended and improper use, information on main- tenance and servicing, the assembly and disassembly instructions –...

  • Page 45: Improper Use

    The max. standing height is 12 metres in fully enclosed spaces and 8 metres outdoors. The scaffold (mobile working platform) must only be set up on even ground with suf- ficient load bearing capacity. The scaffold‘s (mobile working platform) horizontal and vertical alignment has to be checked with a spirit level.
  • Page 46 – The scaffold tower (mobile working platform) must only be assembled and used on level and solid surfaces capable of bearing the scaffold‘s weight. – The scaffold tower (mobile working platform) must only be used with original compo- nents that are free from defects. –...

  • Page 47: Safety Instructions For Moving The Scaffold Tower (Mobile Working Platform)

    3.3 Safety instructions for moving the scaffold tower (mobile working platform) – The scaffold tower (mobile working platform) must not be moved while there are any materials or persons on it. – The scaffold tower (mobile working platform) must only be moved by hand and on a solid, level surface that is free from any obstacles.

  • Page 48: Additional Safety Instructions (Only For Germany)

    come into contact with persons working on the scaffold (mobile working platform) and that such persons have sufficient freedom of movement when holding objects in their hands. Safety distances in accordance with VDE 0105-100. Safety distance 1 m for rated voltages up to 1000 V Safety distance 3 m for rated voltages greater than 1 kV to 110 kV Safety distance 4 m...
  • Page 49 IMPORTANT SAFETY INFORMATION All guardrails and All of the plug diagonal braces connectors have have to be locked to be secured immediately after with locking pins. being connected. Castor brake Castor brake unlocked locked CAUTION The locking brakes on the castors must be locked / on at all times and only be unlocked in order to move the scaffold.
  • Page 50 Type plate The type plate is attached to one of the vertical uprights of the mobile STABILO system scaffold tower.

  • Page 51: Scaffold Tower (Mobile Working Platform) Components

    4.2 Scaffold tower (mobile working platform) components Outrigger Vertical frame 1 m Platform with hatch Diagonal brace Mobile stabilisers Front toe board Locking pin 8 mm Vertical frame 2 m Foot plate Ballast weight Base brace Side toe board Castor Rail brace ø...

  • Page 52: Assembling The Scaffold (Mobile Working Platform)

    4.3 Assembling the scaffold (mobile working platform) Step 1 Place the 2 mobile stabilisers and 2 base braces on the ground in the position they will be assembled. Remove the locking screws and put the open ends of the the base braces over the mobile stabilisers as shown.
  • Page 53 Now, insert the castors, as shown, into the mobile stabilisers and fasten by fully tightening the wing screws. Caution Move the castors into the position shown here and apply the brakes by pushing down the brake levers.
  • Page 54 Step 3 Move the base braces in such a way that the 2 metre vertical frames can be attached onto them from above and lock the connections with locking pins. Tighten the nuts on the base braces. Next, level the scaffold both diagonally and longitudinally using a spirit level and by adjusting the height-adjustable castors.
  • Page 55 Step 4 Attach the first diagonal brace to the first rung on one of the vertical frames and the seventh rung on the opposite vertical frame and lock the brace. Take the second diagonal brace and attach it on the opposite side at a diagonal as shown in the image, and then lock it into place.
  • Page 56 Note It is absolutely essential to make sure to lock the hook lock immediately after fitting the braces. Step 5 Have the next two 2 metre vertical frames passed to you and lock them into place with the locking pins afterfitting them.
  • Page 57 Important: Before continuing any further with the assembly from this point, the scaffold must be fitted with the ballast weight required depending on the scaffold‘s current height. For more information on how to use the ballast weights, please refer to pages 66 – 69 of this Assembly and User Manual.
  • Page 58 Step 7 Run the topmost diagonal braces from the bottom to the 2nd rung from the top on the opposite vertical frame. Please refer to the image opposite for information on the direc- tion in which the braces need to be fitted.
  • Page 59 Next, insert the platform into the top rungs of the vertical frame through the openings provided for this purpose. Step 9 Next, have the 1 metre vertical frames passed up to you and suspend them from the pipe couplings on the 2 metre vertical frames as shown in the image for greater ease.
  • Page 60 Climb onto the top platform through the platform hatch taking great care as there are not yet any guardrails in place! Insert the top 1-metre vertical rails and secure the connections with the locking pins. Step 10 Have the guardrails passed up to you and fit and secure them.
  • Page 61 Step 11 Have the two side and longitudinal toe boards passed to you. Step 12 Fit the side toe boards first as shown in the image on the left. Next, insert the longitudinal boards from the top into the U-tracks (see bottom image).
  • Page 62 The image below shows a fully assembled scaffold tower with a working height of 6.40 metres.

  • Page 63: Alternative Configurations

    4.4 Alternative configurations Alternative configuration with outriggers Fit the outriggers as shown in the im- age. The connector couplings with the half shells are designed to act as lock- ing devices and have to be firmly tight- ened by hand. The outriggers must be fitted at an approx.

  • Page 64: Fitting The Wall Spacers

    4.5 Fitting the wall spacers When erecting the scaffold tower next to a wall, it can be fitted with wall spacers and attached to the wall. This will simply make the scaffold tower more stable. Using the wall spacer does by no means remove the need for the specified ballast weights and outriggers (see page 66 –...

  • Page 65: Attaching The Ballast

    4.6 Attaching the ballast Fee-standing scaffold towers have to be weighed down with ballast weights attached to the stabilisers in order to make sure that they are stable. The number of ballast weights to be used depends on the height of the scaffold tower and are specified in the table below. Attaching ballast weights to the stabilisers Attaching ballast to scaffolds without stabilisers/outriggers with castors...
  • Page 66 Ballast loads for indoor installation Ballast, STABILO 10 – width 0,75 m x length 2,00 m, Indoor Standing Scaffold centrally Scaffold on one end Scaffold centrally Scaffold on one height aligned on stabilis- of stabilisers with aligned on end of stabilisers in m ers with 4 outriggers 2 outriggers...
  • Page 67 Ballast loads for outdoor installation Ballast, STABILO 10 – width 0,75 m x length 2,00 m, Outdoor Standing Scaffold centrally Scaffold on one end Scaffold centrally Scaffold on one height aligned on stabilis- of stabilisers with aligned on end of stabilisers in m ers with 4 outriggers 2 outriggers...
  • Page 68 Ballast loads for indoor installation Ballast, STABILO 10 – width 0,75 m x length 2,50 m, Indoor Standing Scaffold centrally Scaffold on one end Scaffold centrally Scaffold on one height aligned on stabilisers of stabilisers with aligned on end of stabilisers in m with 4 outriggers 2 outriggers...
  • Page 69 Ballast loads for outdoor installation Ballast, STABILO 10 – width 0,75 m x length 2,50 m, Outdoor Standing Scaffold centrally Scaffold on one end Scaffold centrally Scaffold on one height aligned on stabilisers of stabilisers with aligned on end of stabilisers in m with 4 outriggers 2 outriggers...

  • Page 70: Model Overview

    5. Model overview Caution: The following illustrations of the different models do not show the required locking pins and ballast weights! Order No. Length Order No. Length Order No. Length 731302 2.00 m 731319 2.00 m 731326 2.00 m 741301 2.50 m 741318 2.50 m...
  • Page 71 Order No. Length Order No. Length Order No. Length 731333 2.00 m 731340 2.00 m 731357 2.00 m 741332 2.50 m 741349 2.50 m 741356 2.50 m Working height: Working height: Working height: 6.40 m 7.40 m 8.40 m Tower height: 5.40 m Tower height: 6.40 m...
  • Page 72 Order No. Length Order No. Length Order No. Length 731371 2.00 m 731388 2.00 m 731364 2.00 m 741370 2.50 m 741387 2.50 m 741363 2.50 m Working height: 10.40 m Working height: 11.40 m Working height: 9.40 m Tower height: Tower height: 9.40 m 10.40 m...
  • Page 73 Order No. Length Order No. Length Order No. Length 731395 2.00 m 731401 2.00 m 731418 2.00 m 741394 2.50 m 741400 2.50 m 741417 2.50 m 14.40 m Working height: Working height: Working height: 12.40 m 13.40 m 13.40 m Tower height: 11.40 m Tower height:...

  • Page 74: Technical Data

    6. Technical data Parts list, mobile scaffold (mobile working platform) STABILO 10 – width 0.75 m, length 2.00 m Item number 731302 731319 731326 731333 731340 731357 Working height 3.00 m 4.40 m 5.40 m 6.40 m 7.40 m 8.40 m Tower height 2.30 m 3.40 m...
  • Page 75 Parts list, mobile scaffold (mobile working platform) STABILO 10 – width 0.75 m, length 2.00 m Item number 731364 731371 731388 731395 731401 731418 Working height 9.40 m 10.40 m 11.40 m 12.40 m 13.40 m 14.40 m Tower height 8.40 m 9.40 m 10.40 m 11.40 m 12.40 m 13.40 m Standing height...
  • Page 76 Parts list, mobile scaffold (mobile working platform) STABILO 10 – width 0.75 m, length 2.50 m Item number 741301 741318 741325 741332 741349 741356 Working height 3.00 m 4.40 m 5.40 m 6.40 m 7.40 m 8.40 m Tower height 2.30 m 3.40 m 4.40 m...
  • Page 77 Parts list, mobile scaffold (mobile working platform) STABILO 10 – width 0.75 m, length 2.50 m Item number 741363 741370 741387 741394 741400 741417 Working height 9.40 m 10.40 m 11.40 m 12.40 m 13.40 m 14.40 m Tower height 8.40 m 9.40 m 10.40 m 11.40 m 12.40 m 13.40 m Standing height...

  • Page 78: Disassembling The Scaffold

    7. Disassembling the scaffold (mobile working platform) All of the scaffold towers must be disassembled in the reverse order of the relevant assembly instructions provided. 8. Inspection, care and maintenance All of the scaffold‘s parts must be checked for damage and replaced if damaged before ssembly.
  • Page 79 – Scaffold components must be laid down flat and secured in such a way for transport as to prevent them from becoming damaged through sliding out of place, from collisions or falling down etc. – The scaffold tower components can be cleaned with water and a conventional cleaning agent.
