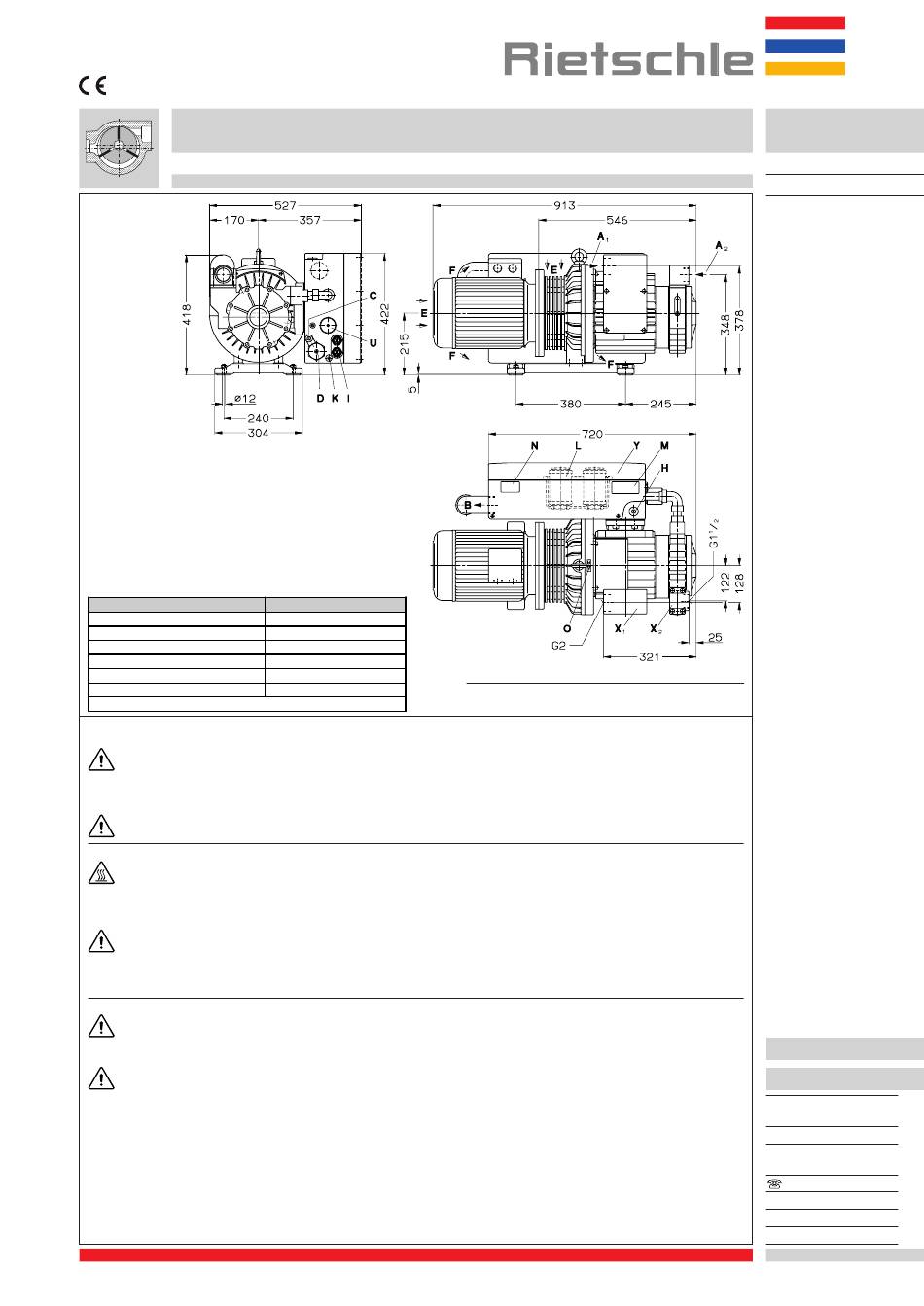

Betriebsanleitung
Vakuumpumpen
A
1. Vakuum-Anschluß
1
Verpackungsvakuum
A
2. Vakuum-Anschluß
2
Tiefziehvakuum
B Abluft-Austritt
C Kühlwassereintritt G
1
/
4
D Kühlwasseraustritt G
1
/
4
E Kühlluft-Eintritt
F Kühlluft-Austritt
H Öleinfüllstelle
VVB 220.80
Mittlerer / max. Schallpegel
Gewicht
Öleinfüllmenge
Motorausführung
Motorleistung
Stromaufnahme
150 l/h Kühlwassermenge bei 15°C Vorlauftemperatur
Verwendung
Diese zweistufige ölgeschmierte Vakuumpumpe eignet sich zum Evakuieren von geschlossenen Behältern.
Die Umgebungstemperatur und die Ansaugtemperatur muß zwischen 5 und 40°C liegen. Bei Temperaturen außerhalb
dieses Bereiches bitten wir um Rücksprache. Die abgesaugte Luft darf Wasserdampf enthalten, jedoch kein Wasser
und andere Flüssigkeiten. Aggressive oder brennbare Gase oder Dämpfe dürfen nicht abgesaugt werden.
Die Standard-Ausführungen dürfen nicht in explosionsgefährdeten Räumen betrieben werden. Spezielle Ex-Schutz Ausführungen
sind lieferbar.
Bei Anwendungsfällen, wo ein unbeabsichtigtes Abstellen oder ein Ausfall der Vakuumpumpe zu einer Gefährdung
von Personen oder Einrichtungen führt, sind entsprechende Sicherheitsmaßnahmen anlagenseits vorzusehen.
Handhabung und Aufstellung
Bei betriebswarmer Pumpe können bestimmte Oberflächentemperaturen über 70
zu vermeiden.
Öl-Einfüllstelle (H), Öl-Schauglas (I), Öl-Ablaß (K), Gasballast (U), Filtergehäuse (X
zugänglich sein. Kühlluft-Eintritt (E) sowie Kühlluft-Austritt (F) muß ausreichenden Abstand zur benachbarten Wand haben. Bei engen
Einbauverhältnissen ist zu beachten, daß die austretende Kühlluft nicht wieder angesaugt werden kann.
Die VVB 220.80 kann nur in horizontaler Einbaulage fehlerfrei betrieben werden. Bei Aufstellung höher als 1000 m über
dem Meeresspiegel macht sich eine Leistungsminderung bemerkbar. In diesem Fall bitten wir um Rücksprache.
Die Aufstellung der Vakuumpumpe auf festem Untergrund ist ohne Verankerung möglich. Bei Aufstellung auf einer Unterkonstruktion
empfehlen wir eine Befestigung über elastische Pufferelemente. Die Vibrationen dieser Drehschieber-Vakuumpumpen sind sehr
gering.
Installation
Bei Aufstellung und Betrieb ist die Unfallverhütungsvorschrift »Verdichter« VGB 16 zu beachten.
1. Saugleitung an (A
) bzw. (A
) anschließen.
1
2
Die abgesaugte Luft kann durch die Abluftöffnung (B) frei ausgeblasen oder mittels Schlauch- bzw. Rohrleitung weggeführt werden.
Bei zu enger und / oder langer Saugleitung vermindert sich das Saugvermögen der Vakuumpumpe.
Die Abluftöffnung (B) darf weder verschlossen noch eingeengt werden.
2. Am Öl-Schauglas (I) überprüfen, ob bereits Öl eingefüllt ist. Andernfalls ist an der Öl-Einfüllstelle (H) entweder das mitgelieferte
Öl oder eines der unten aufgeführten Öle einzufüllen, bis das Öl im oberen Schauglas (I) sichtbar ist. Der obere Ölstand wird erreicht,
wenn 6 l Öl in den zuvor leeren Behälter eingegossen werden. Beim Nachfüllen sollte man nicht zu schnell eingießen, damit sich
der Ölstand an den Schaugläsern einpendeln kann. Nach erfolgter Öleinfüllung Verschlußstopfen (H) wieder hineindrehen und fest
anziehen.
3. Die elektrischen Motordaten sind auf dem Datenschild (N) bzw. dem Motordatenschild angegeben. Die Motoren entsprechen DIN/
VDE 0530 und sind in Schutzart IP 54 und Isolationsklasse B oder F ausgeführt. Das entsprechende Anschlußschema befindet sich
im Klemmenkasten des Motors (entfällt bei Ausführung mit Stecker-Anschluß). Die Motordaten sind mit den Daten des vorhandenen
Stromnetzes zu vergleichen (Stromart, Spannung, Netzfrequenz, zulässige Stromstärke).
I
Ölkontrolle
K Ölablaßstelle
L Luftentölelement
M Ölschild
N Datenschild
O Drehrichtungsschild
U Gasballastventil
X
Filtergehäuse 1.Stufe
1
X
Filtergehäuse 2.Stufe
2
Y Entölergehäusedeckel
73 dB(A) / 75 dB(A)
205 kg
6 l
230/400V ± 10% (50 Hz)
5,5 kW
19,7/11,4 A
Ausführung
Nennsaugvermögen
Stufe I
220 m
3
/h
3
Stufe II
80 m
/h
o
C ansteigen. Dort ist eine Berührung
, X
) und Entölergehäuse (Y) müssen leicht
1
2
VVB
VVB 220.80
Enddruck
0,9 mbar (abs.)
10 mbar (abs.)
Y 214/1
2.8.96
Werner Rietschle
GmbH + Co. KG
Postfach 1260
79642 SCHOPFHEIM
GERMANY
0 76 22 / 3 92-0
Fax 0 76 22 / 39 23 00
E-Mail: info@rietschle.com
http://www.rietschle.com
