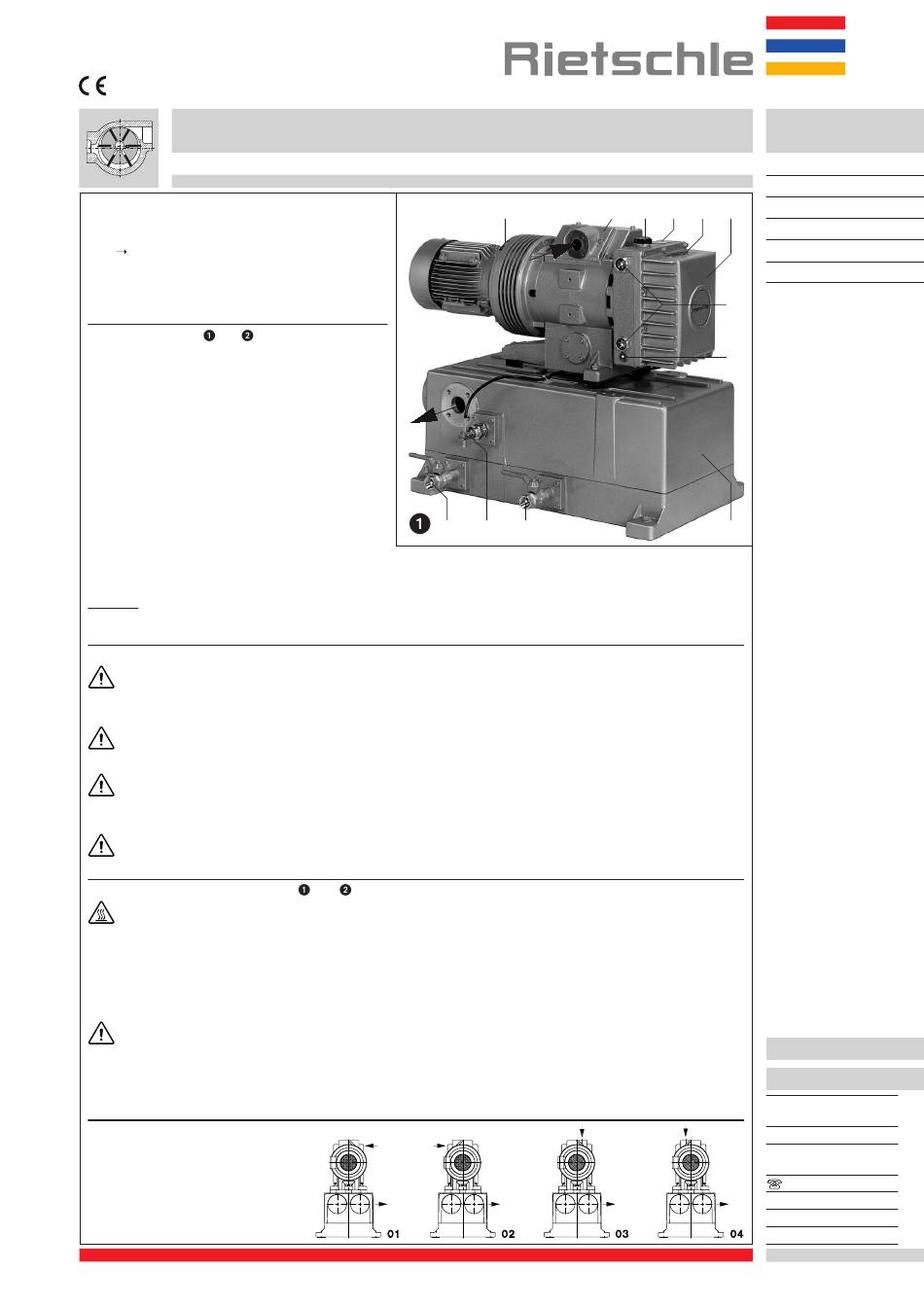

Betriebsanleitung
Vakuumpumpen
Ausführungen
Diese Betriebsanleitung gilt für folgende frischölge-
schmierte Drehschieber-Vakuumpumpen:
VLB
Endvakuum 30 mbar (abs.)
Das Saugvermögen bei freier Ansaugung beträgt 10, 25,
40, 80 und 100 m
3
/h bei 50 Hz. Die Abhängigkeit des
Saugvermögens vom Ansaugdruck zeigt das Datenblatt
D 107.

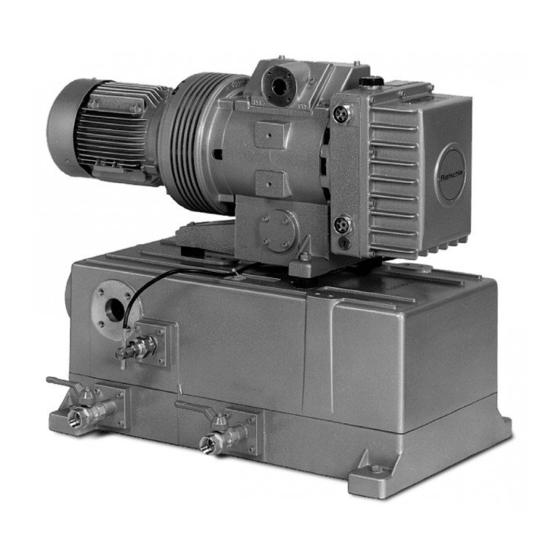

Beschreibung (Bild
und
Die VLB hat saugseitig standardmäßig ein Siebfilter,
welches grobe Schmutzpartikel (größer als 0,5 mm)
abhält. Bei der VLB steht die gesamte Grundeinheit auf
einem Kondensat-Altölbehälter (X) mit Entleerungs-
möglichkeit (W). Zur Überwachung des Kondensats ist
ein Niveauwächter (V
) eingebaut.
1
Im Frischölbehälter (Y) ist eine Ölschmierpumpe ange-
bracht, welche den Verdichtungsraum und die Lager
dosiert mit Frischöl versorgt.
Bei dem zweiseitig gelagerten Rotor sind die Lager vom
Förderraum durch eine Abdichtung getrennt und somit
vor aggressiven Medien geschützt.
Ein Ventilator zwischen Pumpengehäuse und Motor
sorgt für eine intensive Luftkühlung. Der Ventilator
befindet sich in einem vor Berührung schützenden Ventilatorgehäuse. Der Antrieb der Pumpen erfolgt durch
angeflanschte Drehstrom-Normmotoren über eine Kupplung. Ein- und Austritt haben wahlweise einen Vakuumflansch
(DIN 28 404) oder einen Gewindeflansch.
Zubehör: Bei Bedarf Flüssigkeitsabscheider, Rückschlagventil, Stern-Dreieck-Schaltgerät, Vakuumschalter, Vakuum-
meter, vakuumdichter Staubabscheider, 2/2-Wege-Magnetventil, Klammerflansch, Kleinflanschbauteile und Motor-
schutzschalter.
Verwendung
Die Vakuumpumpen VLB sind für den Einsatz im gewerblichen Bereich geeignet, d.h. die Schutzein-
richtungen entsprechen EN DIN 294 Tabelle 4 für Personen ab 14 Jahren.
Diese frischölgeschmierten Vakuumpumpen eignen sich besonders zum Fördern von extrem feuchten und aggressiven
Gasen. Die Wasserdampfverträglichkeit ist nahezu unbegrenzt.
Flüssigkeiten und feste Stoffe dürfen nicht durch die Pumpe abgesaugt werden.
Bei Förderung von brennbaren oder aggressiven Gasen und Dämpfen mit Sonderausführungen muß die
Sicherheitsanleitung X 2 beachtet werden.
Die Umgebungstemperatur und die Ansaugtemperatur muß zwischen 5 und 40° C liegen. Bei Temperatu-
ren außerhalb dieses Bereiches bitten wir um Rücksprache.
Die Standard-Ausführungen dürfen nicht in explosionsgefährdeten Räumen betrieben werden. Spezielle Ausführungen
mit Ex-Schutz-Motor sind lieferbar. Gegendrücke auf der Auslaßseite sind nur bis zu + 0,1 bar zulässig.
Bei Anwendungsfällen, wo ein unbeabsichtigtes Abstellen oder ein Ausfall der Vakuumpumpe zu einer
Gefährdung von Personen oder Einrichtungen führt, sind entsprechende Sicherheitsmaßnahmen anla-
genseits vorzusehen.
Handhabung und Aufstellung (Bild
Bei betriebswarmer Pumpe können die Oberflächentemperaturen an den Bauteilen (Q) über 70° C anstei-
gen. Dort ist eine Berührung zu vermeiden.
Kondensat-Altölablaß (W), Öl-Einfüllstelle (H), Öl-Schauglas (I), Öl-Ablaß (K), Klappöler (G), Rändelschraube (G
Winkelflansch (S) müssen leicht zugänglich sein. Die Kühlluft-Eintritte (E) und die Kühlluft-Austritte (F) müssen
mindestens 20 cm Abstand zu benachbarten Wänden haben. Austretende Kühlluft darf nicht wieder angesaugt werden.
Für Wartungsarbeiten empfehlen wir, vor dem Kondensat-Altölbehälter (X), dem Frischölbehälter (Y), dem Winkel-
flansch (S) und dem Motor (m) 30 cm Abstand vorzusehen.
Die VLB kann nur in horizontaler Einbaulage fehlerfrei betrieben werden.
Bei Aufstellung höher als 1000 m über dem Meeresspiegel macht sich eine Leistungsminderung bemerk-
bar. In diesem Fall bitten wir um Rücksprache.
Die Aufstellung der Vakuumpumpe auf festem Untergrund ist ohne Verankerung möglich. Bei Aufstellung auf einer
Unterkonstruktion empfehlen wir eine Befestigung über elastische Pufferelemente. Die Vibrationen dieser Dreh-
schieber-Vakuumpumpen sind sehr gering.
Die Vakuumpumpe VLB kann in 4 ver-
schiedenen Anschlußstellungen betrie-
ben werden. Normal-Ausführung ist
Stellung 01.
)
B
und
)
O
S
A
W
V
W
1
VLB
VLB 10
H
N
M
Y
VLB 25
VLB 40
VLB 80
VLB 100
I
K
X
) und
1
B 107
1.4.2000
Werner Rietschle
GmbH + Co. KG
Postfach 1260
79642 SCHOPFHEIM
GERMANY
0 76 22 / 3 92-0
Fax 0 76 22 / 39 23 00
E-Mail: info@rietschle.com
http://www.rietschle.com
