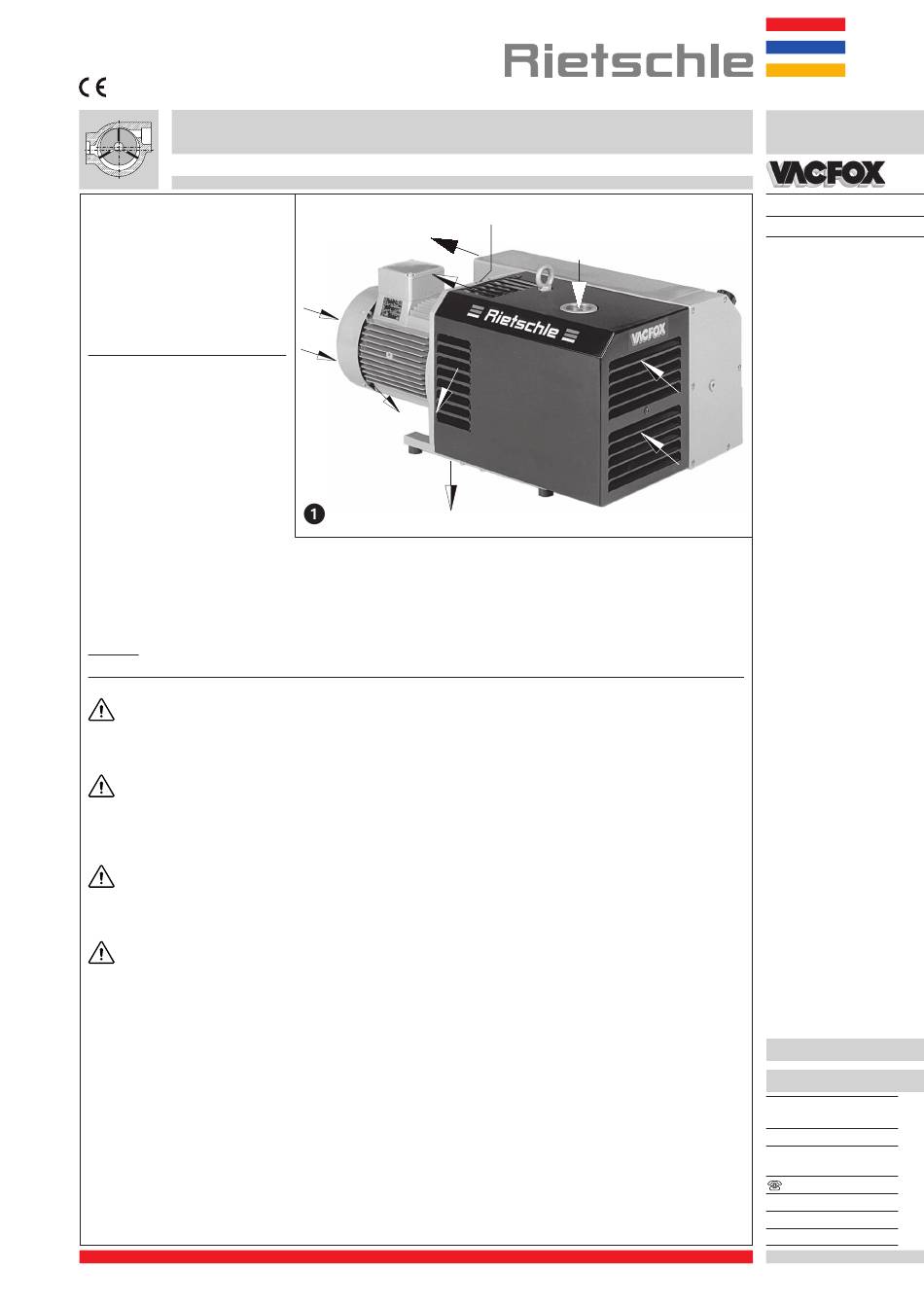

Betriebsanleitung
Vakuumpumpen
Ausführungen
Diese Betriebsanleitung gilt für fol-
gende ölüberflutete Drehschieber-
Vakuumpumpen: VC 100 und
VC 150
Das Nennsaugvermögen bei freier
Ansaugung beträgt 110 und 150 m
bei 50 Hz. Die Abhängigkeit des
Saugvermögens vom Ansaugdruck
zeigt das Datenblatt D 231.
Beschreibung

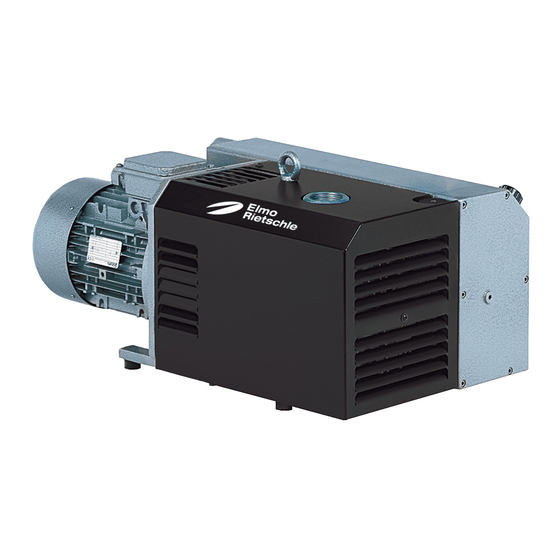

VC 100 und VC 150 haben saugsei-
tig ein Siebfilter und auslassseitig
einen Öl- und Ölnebelabscheider für
die Rückführung des Öls in den Öl-
kreislauf. Die Vakuumpumpe ist durch
eine Schallhaube gekapselt. Ein Ven-
tilator zwischen Pumpengehäuse und
Motor sorgt für eine intensive Luft-
kühlung des Pumpengehäuses und
bewirkt die Kühlung des umlaufen-
den Öles.
Ein integriertes Rückschlagventil
verhindert ein Belüften des evakuierten Systems nach dem Abstellen der Pumpe, und es verhindert, dass sich der
Förderraum nach dem Abstellen mit Öl vollsaugt, was zu Ölschlägen beim erneuten Start führen würde.
Ein serienmäßiges Gasballastventil verhindert bei betriebswarmer Pumpe die Kondensation von Wasserdampf im
Pumpeninneren bei Ansaugung geringer Dampfmengen. Für höheren Wasserdampfanfall kann ein verstärkter
Gasballast vorgesehen werden.
Der Antrieb der Pumpen erfolgt durch angeflanschte Drehstrom-Normmotoren über eine Kupplung.
Zubehör: Bei Bedarf Vakuumregulierventil (ZRV), Staubabscheider (ZFP), vakuumdichtes Ansaugfilter (ZVF), Motor-
schutzschalter (ZMS) und Vakuummeter (ZVM).
Verwendung
Die Vakuumpumpen VC sind für den Einsatz im gewerblichen Bereich geeignet, d.h. die Schutzein-
richtungen entsprechen DIN EN 294 Tabelle 4 für Personen ab 14 Jahren.
Die Typen eignen sich zum Evakuieren von geschlossenen Systemen oder für ein Dauervakuum im folgenden
Ansaugdruck-Bereich: 0,5 bis 1000 mbar (abs.)
Für Dauerbetrieb > 200 mbar (abs.) wird der nächst größere Motor empfohlen.
Die abgesaugte Luft darf Wasserdampf enthalten, jedoch kein Wasser und andere Flüssigkeiten. Aggres-
sive oder brennbare Gase und Dämpfe dürfen nicht abgesaugt werden. Wasserdampfverträglichkeit siehe
Info I 200.
Bei Förderung von brennbaren oder aggressiven Gasen und Dämpfen mit Sonderausführungen muss die
Sicherheitsanleitung X 2 beachtet werden.
Bei Förderung von Sauerstoff bitte Sicherheitsanleitung X 3 beachten.
Die Umgebungstemperatur und die Ansaugtemperatur muss zwischen 5 und 40° C liegen. Bei Tempera-
turen außerhalb dieses Bereiches bitten wir um Rücksprache.
Die Standard-Ausführungen dürfen nicht in explosionsgefährdeten Räumen betrieben werden. Spezielle Ausführungen
mit Ex-Schutz-Motor sind lieferbar.
Gegendrücke auf der Auslassseite sind nur bis zu + 0,1 bar zulässig.
Bei Anwendungsfällen, wo ein unbeabsichtigtes Abstellen oder ein Ausfall der Vakuumpumpe zu einer
Gefährdung von Personen oder Einrichtungen führt, sind entsprechende Sicherheitsmaßnahmen anla-
genseits vorzusehen.
B
3
/h
E
F
F
O
F
A
F
VC
VC 100
VC 150
E
E
B 231
1.8.2002
Werner Rietschle
GmbH + Co. KG
Postfach 1260
79642 SCHOPFHEIM
GERMANY
0 76 22 / 3 92-0
Fax 0 76 22 / 39 23 00
E-Mail: info@rietschle.com
http://www.rietschle.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the VACFOX VC 150 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Rietschle VACFOX VC 150

  • Page 1 Bei Anwendungsfällen, wo ein unbeabsichtigtes Abstellen oder ein Ausfall der Vakuumpumpe zu einer Gefährdung von Personen oder Einrichtungen führt, sind entsprechende Sicherheitsmaßnahmen anla- genseits vorzusehen. B 231 1.8.2002 Werner Rietschle GmbH + Co. KG Postfach 1260 79642 SCHOPFHEIM GERMANY 0 76 22 / 3 92-0 Fax 0 76 22 / 39 23 00 E-Mail: info@rietschle.com...
  • Page 2 Handhabung und Aufstellung (Bild Bei betriebswarmer Pumpe können die Oberflächen- temperaturen an den Bauteilen (Q) über 70° C anstei- gen. Dort ist eine Berührung zu vermeiden. Saugflansch (D), Öl-Einfüllstelle (H), Öl-Schauglas (I), Öl-Ablass (K), Gasballast (U) und Entölergehäuse (T) müssen leicht zu- gänglich sein.
  • Page 3 (K)). Weitere Ölwechsel nach jeweils 500- 2000 Betriebsstunden. Bei starkem Staubanfall Ölwechselintervalle entsprechend verkürzen. Es dürfen nur Schmieröle entsprechend DIN 51 506 Gruppe VC/ VCL oder ein von Rietschle freigegebe- nes synthetisches Öl eingesetzt werden. Die Viskosität des Öles muss ISO-VG 100 nach DIN 51 519 entsprechen.
  • Page 4 Störungen und Abhilfe Vakuumpumpe wird durch Motorschutzschalter abgeschaltet: 1.1 Netzspannung/Frequenz stimmt nicht mit den Motordaten überein. 1.2 Anschluss am Motorklemmbrett ist nicht korrekt. 1.3 Motorschutzschalter ist nicht korrekt eingestellt. 1.4 Motorschutzschalter löst zu rasch aus. Abhilfe: Verwendung eines Motorschutzschalters mit überlastabhängiger Abschaltverzögerung, die den kurzzeitigen Überstrom beim Start berücksichtigt (Ausführung mit Kurzschluss- und Überlastauslöser nach VDE 0660 Teil 2 bzw.
  • Page 5: Vacuum Pumps

    79642 SCHOPFHEIM GERMANY 0 76 22 / 3 92-0 Fax 0 76 22 / 39 23 00 E-Mail: info@rietschle.com http://www.rietschle.com Rietschle (UK) Ltd. Bellingham Way NEW HYTHE KENT ME20 6XS UNITED KINGDOM 0 16 22 / 71 68 16 Fax 0 16 22 / 71 51 15 E-Mail: info@rietschle.co.uk...
  • Page 6 Handling and Setting up (pictures Pumps that have reached operating temperature may have a surface temperature at position (Q) of over 70°C. WARNING! Do Not Touch. Suction flange (D), oil filler ports (H, H ), oil sight glass (I), oil drain plugs (K), gas ballast (U) and oil separator housing (T) must all be easily accessible.
  • Page 7 (see oil drain plug (K)). Further changes every 500- 2000 operating hours. The oil change times should be reduced if the application is dusty. Only oils corresponding to DIN 51 506 group VC/ VCL or a synthetic oil (obtainable from Rietschle) should be used. The viscosity must correspond to ISO-VG 100 according to DIN 51 519.
  • Page 8 Trouble Shooting Motor starter cuts out vacuum pump: 1.1 Check that the incoming voltage and frequency corresponds with the motor data plate. 1.2 Check the connections on the motor terminal block. 1.3 Incorrect setting on the motor starter. 1.4 Motor starter trips too fast. Solution: Use a motor starter with a time delay trip (version as per IEC 947-4).
