Kaba S-module Quick Manual page 14

Istruzioni brevi
Montaggio della maniglia interna
11. Inserire la maniglia interna sul
perno quadro e fissarla con le viti di
fissaggio.
12. Avvitare e serrare la vite di fissaggio
nella maniglia.
NOTA: se nella placca interna non
è presente alcun foro cilindro, la
morsettiera per batteria deve
essere collegata alla boccola destra
(13) del modulo s.
La morsettiera per batteria non dis-
pone di una funzione di carica.
Uso del cavo di collegamento

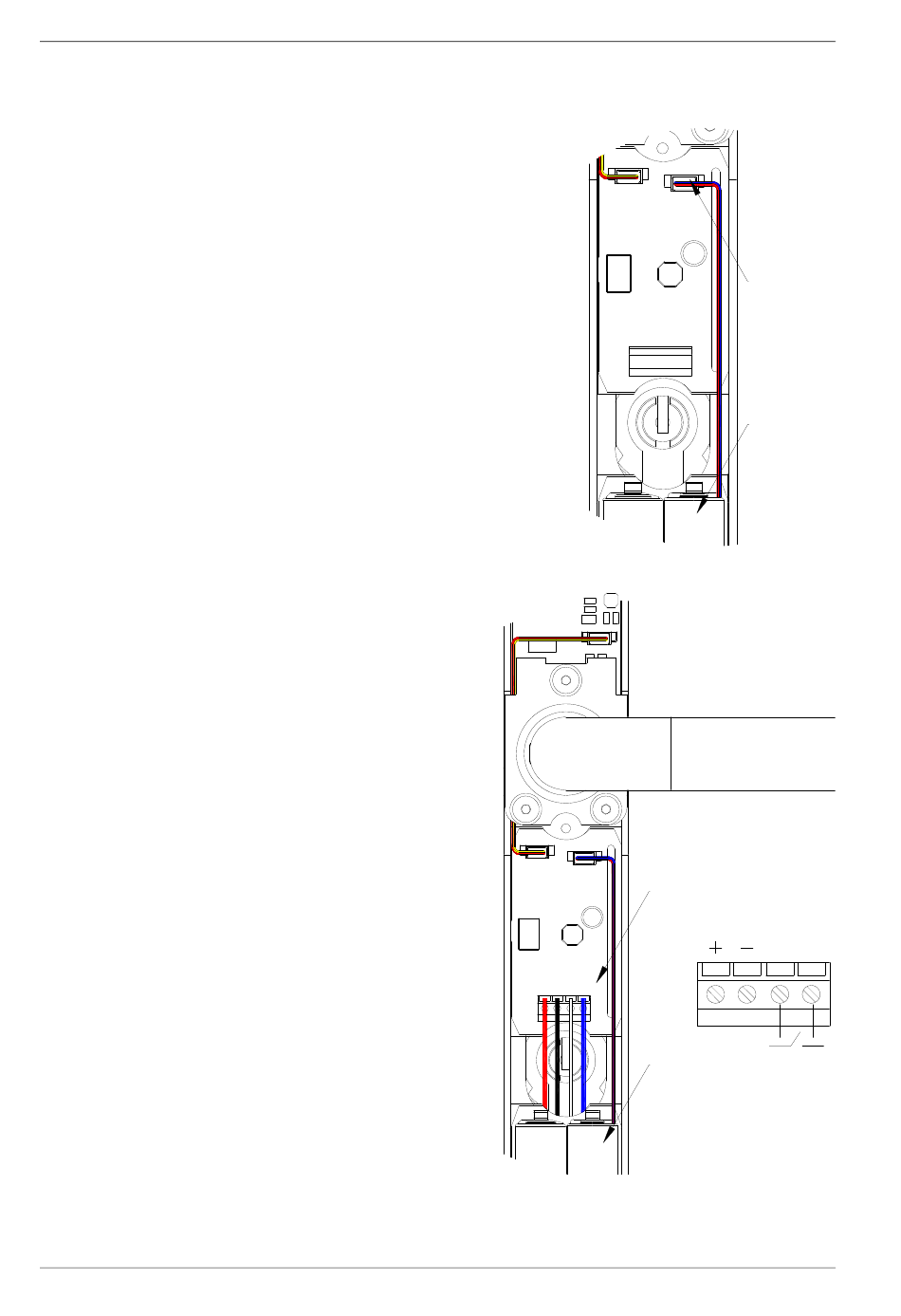

13. Condurre il cavo di collegamento
sul modulo s (8) tramite il foro cilin-
dro del ferramento interno e colle-
garlo in base alla posizione dei
morsetti.
12-24 V CA/CC, 0,4 A
Cavo di alimentazione: 0,6-1,2 mm
14. Se necessario, inserire nuovamente
le batterie (14)
15. Applicare la placca interna e fissarla
con la vite.
14
IT
k2evo708xy-2012-01
Installazioni
13
14
8
14
Modulo S Kaba per c-lever
