Notice succincte

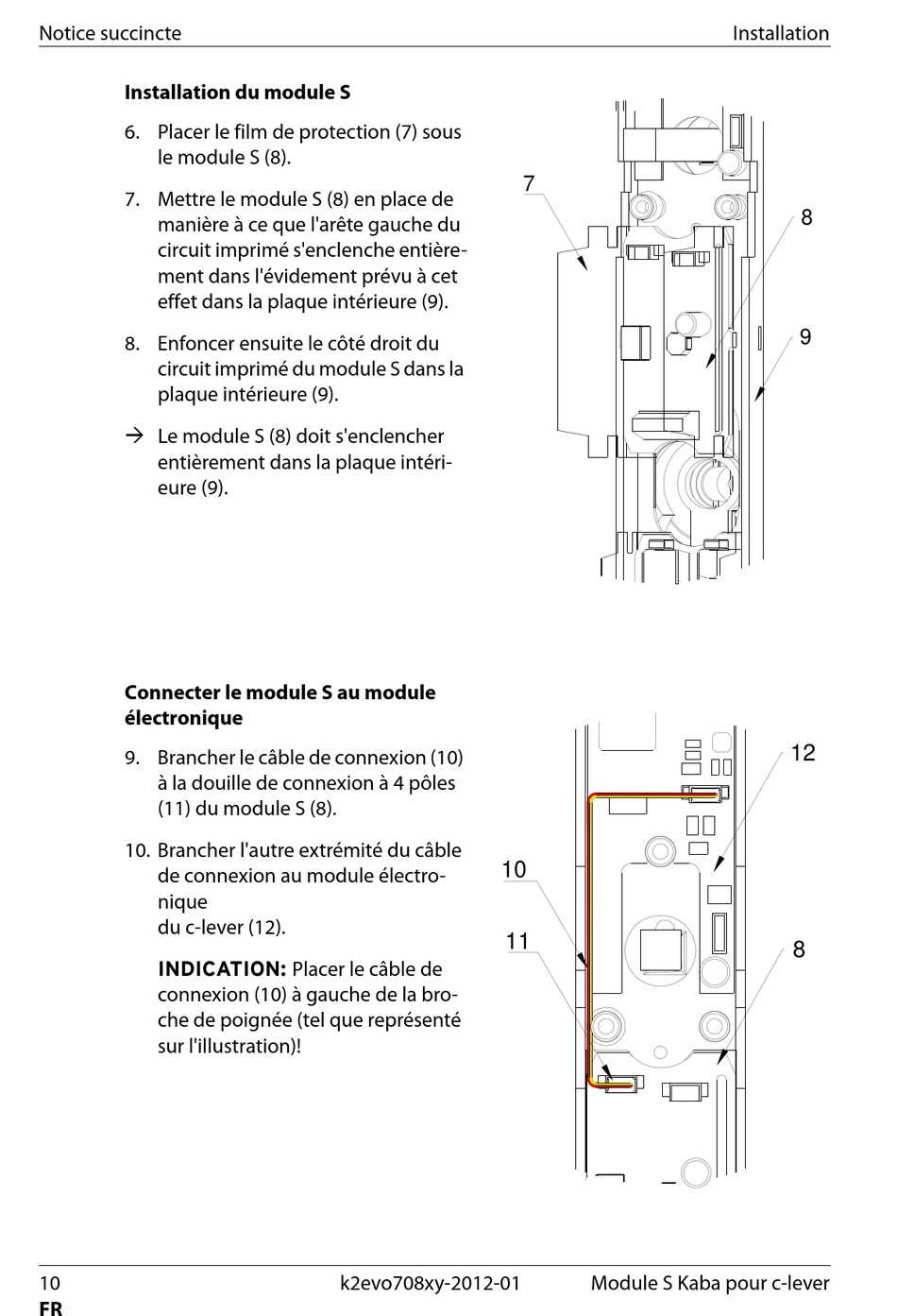

Installation du module S
6. Placer le film de protection (7) sous
le module S (8).
7. Mettre le module S (8) en place de
manière à ce que l'arête gauche du
circuit imprimé s'enclenche entière-
ment dans l'évidement prévu à cet
effet dans la plaque intérieure (9).
8. Enfoncer ensuite le côté droit du
circuit imprimé du module S dans la
plaque intérieure (9).
 Le module S (8) doit s'enclencher
entièrement dans la plaque intéri-
eure (9).
Connecter le module S au module
électronique
9. Brancher le câble de connexion (10)
à la douille de connexion à 4 pôles
(11) du module S (8).
10. Brancher l'autre extrémité du câble
de connexion au module électro-
nique
du c-lever (12).
INDICATION: Placer le câble de
connexion (10) à gauche de la bro-
che de poignée (tel que représenté
sur l'illustration)!
10
FR
10
11
k2evo708xy-2012-01
7
Module S Kaba pour c-lever
Installation
8
9
12
8
