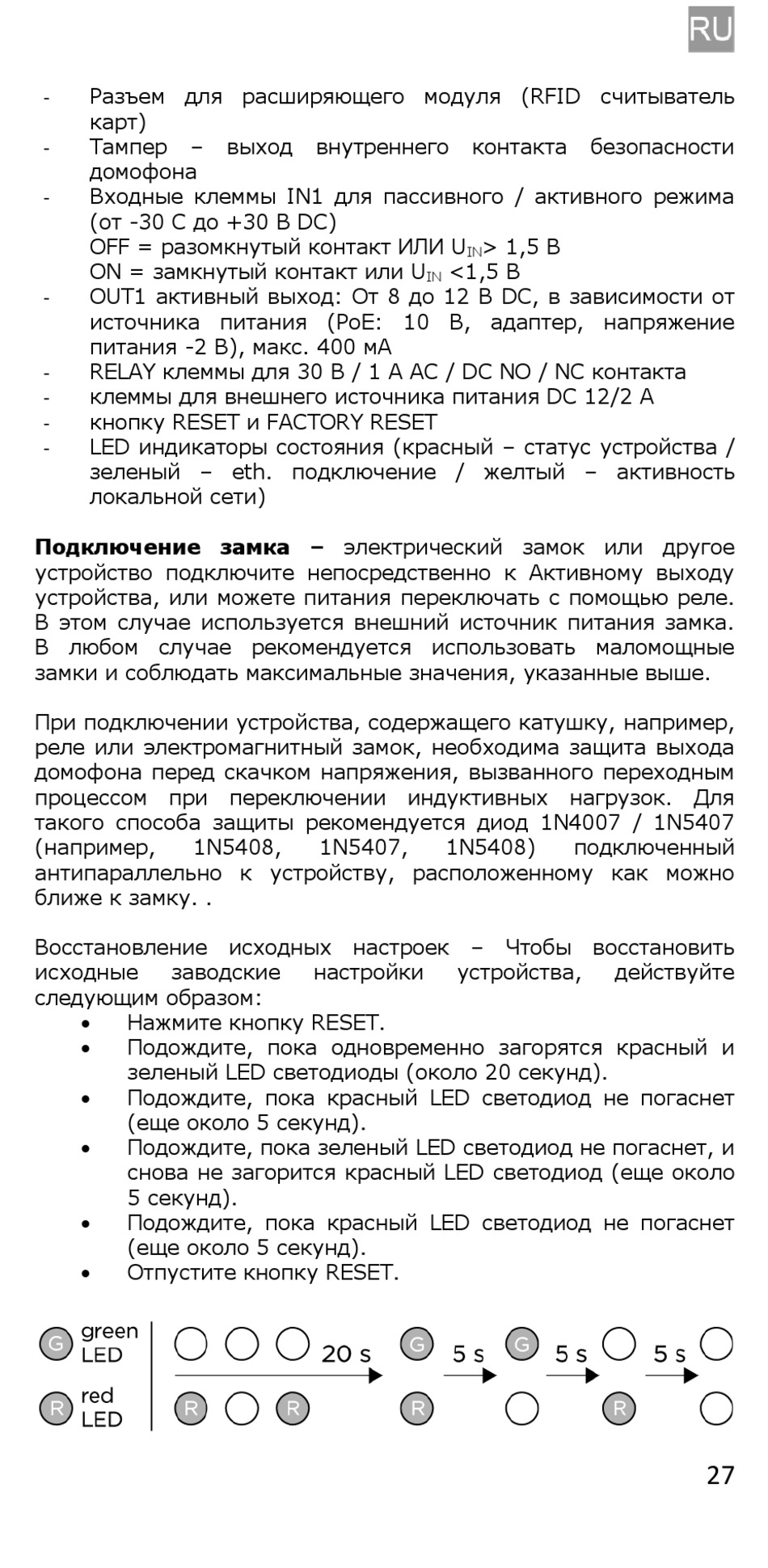

2N IP Base Manual page 27

Разъем для расширяющего модуля (RFID считыватель
-
карт)
Тампер
-
домофона
Входные клеммы IN1 для пассивного / активного режима
-
(от -30 C до +30 В DC)
OFF = разомкнутый контакт ИЛИ U
ON = замкнутый контакт или U
OUT1 активный выход: От 8 до 12 В DC, в зависимости от
-
источника питания (PoE: 10 В, адаптер, напряжение
питания -2 В), макс. 400 мА
RELAY клеммы для 30 В / 1 A AC / DC NO / NC контакта
-
клеммы для внешнего источника питания DC 12/2 A
-
кнопку RESET и FACTORY RESET
-
LED индикаторы состояния (красный – статус устройства /
-
зеленый – eth. подключение / желтый – активность
локальной сети)
Подключение замка – электрический замок или другое
устройство подключите непосредственно к Активному выходу
устройства, или можете питания переключать с помощью реле.
В этом случае используется внешний источник питания замка.
В любом случае рекомендуется использовать маломощные
замки и соблюдать максимальные значения, указанные выше.
При подключении устройства, содержащего катушку, например,
реле или электромагнитный замок, необходима защита выхода
домофона перед скачком напряжения, вызванного переходным
процессом при переключении индуктивных нагрузок. Для
такого способа защиты рекомендуется диод 1N4007 / 1N5407
(например,
антипараллельно к устройству, расположенному как можно
ближе к замку. .
Восстановление исходных настроек – Чтобы восстановить
исходные заводские
следующим образом:
 Нажмите кнопку RESET.
 Подождите, пока одновременно загорятся красный и
зеленый LED светодиоды (около 20 секунд).
 Подождите, пока красный LED светодиод не погаснет
(еще около 5 секунд).
 Подождите, пока зеленый LED светодиод не погаснет, и
снова не загорится красный LED светодиод (еще около
5 секунд).
 Подождите, пока красный LED светодиод не погаснет
(еще около 5 секунд).
 Отпустите кнопку RESET.
– выход внутреннего
1N5408, 1N5407,
настройки
контакта
> 1,5 В
IN
<1,5 В
IN
1N5408)
устройства,
безопасности
подключенный
действуйте
27
