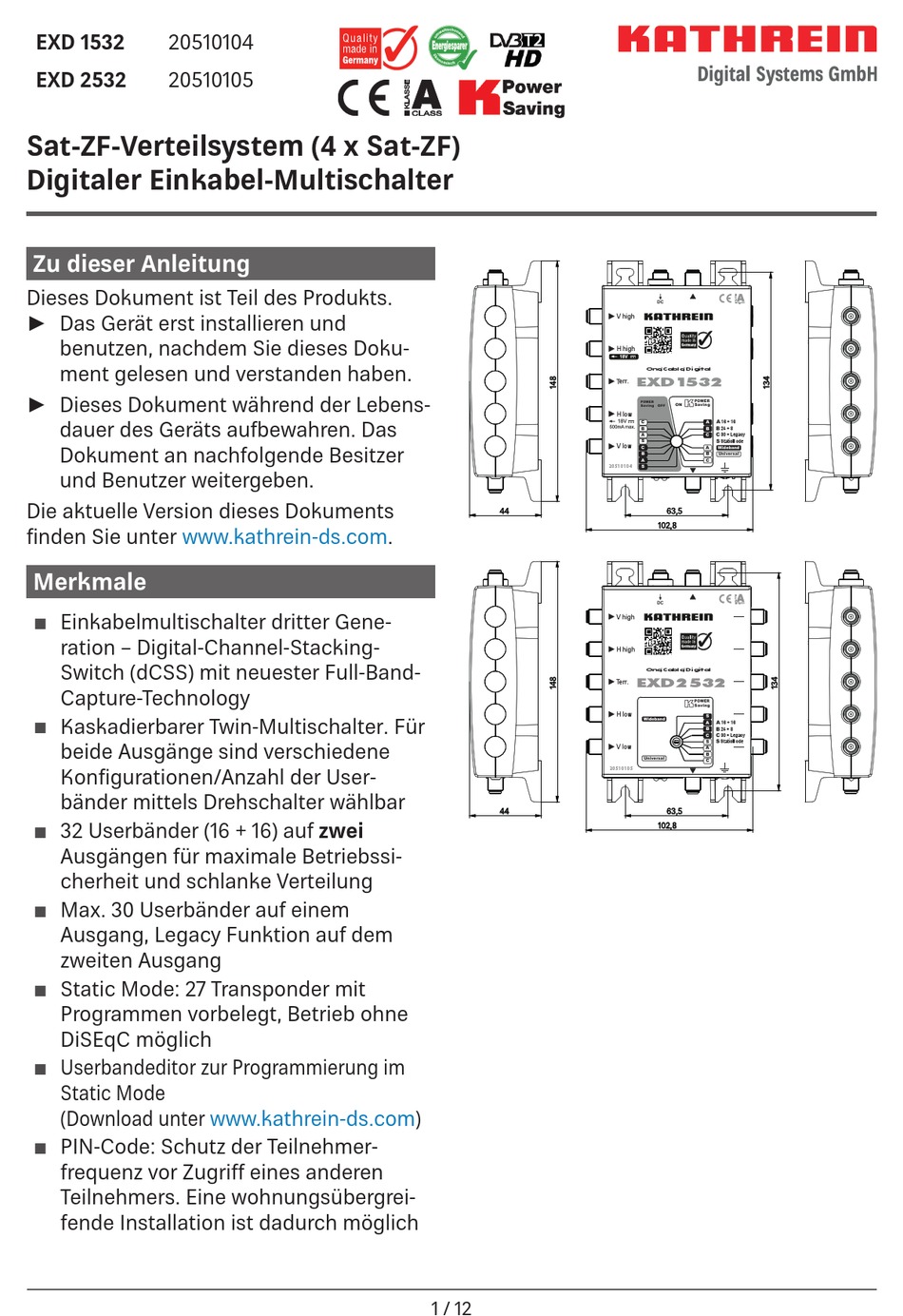

EXD 1532
20510104
EXD 2532
20510105
Sat-ZF-Verteilsystem (4 x Sat-ZF)
Digitaler Einkabel-Multischalter
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
► Das Gerät erst installieren und
benutzen, nachdem Sie dieses Doku-
ment gelesen und verstanden haben.
► Dieses Dokument während der Lebens-
dauer des Geräts aufbewahren. Das
Dokument an nachfolgende Besitzer
und Benutzer weitergeben.
Die aktuelle Version dieses Dokuments
fi nden Sie unter www.kathrein-ds.com.
Merkmale
Einkabelmultischalter dritter Gene-
ration – Digital-Channel-Stacking-
Switch (dCSS) mit neuester Full-Band-
Capture-Technology
Kaskadierbarer Twin-Multischalter. Für
beide Ausgänge sind verschiedene
Konfi gurationen/Anzahl der User-
bänder mittels Drehschalter wählbar
32 Userbänder (16 + 16) auf zwei
Ausgängen für maximale Betriebssi-
cherheit und schlanke Verteilung
Max. 30 Userbänder auf einem
Ausgang, Legacy Funktion auf dem
zweiten Ausgang
Static Mode: 27 Transponder mit
Programmen vorbelegt, Betrieb ohne
DiSEqC möglich
Userbandeditor zur Programmierung im
Static Mode
(Download unter www.kathrein-ds.com)
PIN-Code: Schutz der Teilnehmer-
frequenz vor Zugri eines anderen
Teilnehmers. Eine wohnungsübergrei-
fende Installation ist dadurch möglich
44
44
1 / 12
DC
V high
H high
OneICableIDigital
EXD 1 532
Terr.
POWER
POWER
Saving
OFF
ON
Saving
H
low
A 16 + 16
C
A
B 24 + 8
B
B
C 30 + Legacy
A
C
S
S StaticMode
V low
C
A
Wideband
B
B
Universal
A
C
20510104
S
63,5
102,8
DC
V high
H high
OneICableIDigital
EXD 2 532
Terr.
POWER
Saving
H
low
S
Wideband
A 16 + 16
A
B 24 + 8
B
C 30 + Legacy
C
S StaticMode
S
V low
A
B
Universal
C
20510105
63,5
102,8
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Kathrein EXD 1532
Summary of Contents for Kathrein EXD 1532
- Page 1 Dokument an nachfolgende Besitzer V low Wideband Universal 20510104 und Benutzer weitergeben. Die aktuelle Version dieses Dokuments 63,5 102,8 fi nden Sie unter www.kathrein-ds.com. Merkmale Einkabelmultischalter dritter Gene- V high ration – Digital-Channel-Stacking- H high Switch (dCSS) mit neuester Full-Band- OneICableIDigital EXD 2 532 Terr.
-
Page 2: Transport Und Lagerung
Multischalter keinen Strom aus dem Kathrein Power Saving: NCF 18, wenn alle Receiver ausgeschaltet Sobald kein Receiver mehr aktiv ist, sind. Ist Kathrein Power Saving aktiv, wird erfolgt eine Signalisierung an den zusätzlich die Versorgung des LNBs abge- Endmultischalter über den Stamm schaltet... -
Page 3: Vereinfachte Eu-Konformitätserklärung
Vereinfachte EU-Konformitätserklärung Hiermit erklärt die KATHREIN Digital Systems GmbH, dass das Gerät EXD 1532, BN: 20510104/EXD 2532, BN: 20510105 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.kathrein-ds.com Montagehinweise VORSICHT! Gefahr von Schäden am Gerät beim Betrieb unter unzulässigen Umgebungs- bedingungen! ►... - Page 4 Sicherheitshinweise Stromführendes Gerät NCF 18 WARNUNG Lebensgefahr durch elektrische Spannung! ► Nicht ö nen oder am Netzteil manipulieren. ► Bei Arbeiten an der Anlage immer das Netzteil aus der Steckdose ziehen. ► Das Netzteil ist nur für die Wandmontage vorgesehen. Alle anderen Einbaulagen sind unzulässig.
- Page 5 Seite, ist Kathrein Power Saving ausgeschaltet, d. h. das LNB ist dauerversorgt. Bei einer Schalterstellung auf der rechten Seite ist Kathrein Power Saving aktiv und das LNB ist nur dann eingeschaltet, wenn mindestens ein Receiver in der Anlage aktiv ist.
- Page 6 Zweifachverteiler Stamm mit Kathrein Power Saving-fähigem End-Multischalter abgeschlossen ist EAX 2512 Zweifachabzweiger nicht Kathrein Power Saving tauglich mit BN 20510098 Kathrein Power Saving taug- VWS 2500 Verstärker ON / OFF lich; ältere Modelle nicht Modi des Drehschalters Es gibt vier verschiedene Modi, die eingestellt werden können:...
- Page 7 Frequenzzuordnung der verschiedenen UBs in den Modi A,B und C Standorte 30 UB 24 UB 16 UB 8 UB unterer Anschluss oberer Anschluss UB 1 970 MHz 975 MHz 975 MHz 975 MHz UB 2 1010 MHz 1025 MHz 1025 MHz 1025 MHz UB 3 1050 MHz...
-
Page 8: Static Mode
Static Mode In diesem Modus können bis zu 32 Userbänder fest mit Transpondern vorbelegt werden. Im Auslieferungszustand sind 23 Transponder gewählt, die Ihr TV oder Receiver ohne Einkabelsteuerung fi nden wird, da diese Transponder in der Originalfrequenzlage am Ausgang zur Verfügung stehen. Vier weitere Transponder stehen umgesetzt zur Verfügung und können mit einem manu- ellen Suchlauf gefunden werden. - Page 9 Programmlisten z. B. für Österreich, Schweiz oder Sky. Diese Programmlisten können mit dem Programmiergerät SWP 50 in Verbindung mit der frei erhältlichen Software Kathrein Userband Editor auf den Multischalter aufgespielt werden. Weitere Informationen zum Programmiergerät und der Software fi nden Sie unter www.kathrein-ds.com.
- Page 10 E S U 5 E S U 5 ESU 5X E S U 5 Anzahl genutzter User Bänder E S U 5 ESU 5er-Serie Die neue programmierbare Einkabel- E S U 5 steckdose für wohnungsübergreifende Installation. Weitere Informationen unter www.kathrein-ds.com/produkte 10 / 12...
-
Page 11: Technische Daten
Technische Daten EXD 1532 EXD 2532 Bestell-Nr. 20510104 20510105 Teilnehmeranschlüsse bis zu 32 bis zu 32 Eingänge 1 x terrestr. 4 x Sat 1 x terrestr. 4 x Sat Frequenzbereich 5 – 862 300 – 2350 5 – 862 300 – 2350 Durchgangsdämpfung... -
Page 12: Fehlerbehebung
Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen ö entlichen Sammelstellen ab. www.kathrein-ds.com | support@kathrein-ds.com 9364964/e/STM/0320/DE | Änderungen vorbehalten. KATHREIN Digital Systems GmbH | Anton-Kathrein-Str. 1–3 | 83022 Rosenheim | Deutschland | Telefon +49 731 270 909 70... -
Page 13: About This Guide
S StaticMode V low Wideband Universal new owner or user. 20510104 For the most up-to-date version of this 63,5 document, go to www.kathrein-ds.com. 102,8 Features Third-generation single-cable multi- V high switch – digital channel-stacking H high switch (dCSS) with the newest Full-... -
Page 14: Scope Of Delivery
32 the NCF 18 if all receivers are switched o . user bands or static mode If Kathrein Power Saving is active, the power Kathrein Power Saving: supply for the LNB is also turned o... -
Page 15: Simplifi Ed Eu Declaration Of Conformity
Simplifi ed EU Declaration of Conformity Hereby, KATHREIN Digital Systems GmbH declares that the radio equipment type EXD 1532, order no.: 20510104/EXD 2532, order no.: 20510105 is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.kathrein-ds.com... -
Page 16: Safety Instructions
Safety Instructions Current-carrying device NCF 18 WARNING Danger to life due to electric shock! ► Do not open the unit or tamper with it. ► When working on the system, always unplug the power supply unit from the wall socket. ►... -
Page 17: Rotary Switch
► Do not alter the confi guration during operation. Multi-switches without Kathrein Power Saving do not give signalling to the end multi- switch. For permanent powering of the LNB, the rotary switch must be turned to the left side. -
Page 18: Pin Code Protection
VWS 2551 Amplifi er Unrestrictedly usable Unrestrictedly usable if each trunk is termi- EBX 2520 Two-way splitter nated by the Kathrein Power Saving-capable end multi-switch EAX 2512 Two-way splitter Not Kathrein Power Saving-capable BN 20510098 is Kathrein Power Saving- VWS 2500 Amplifi... - Page 19 Frequency Assignment of Di erent User Bands in Modes A, B and C Location 30 UB 24 UB 16 UB 8 UB Bottom Connec- Top Connection tion UB 1 970 MHz 975 MHz 975 MHz 975 MHz UB 2 1010 MHz 1025 MHz 1025 MHz 1025 MHz...
- Page 20 Static Mode In this mode, up to 32 user bands can be fi xedly pre-set with transponders. As supplied to customer, there are 23 transponders pre-selected that your TV or receiver can fi nd without single-cable control, as these transponders are available at the output in the original frequency range.
- Page 21 Austria, Switzerland or Sky, for example. These channel lists can be installed in the multi-switch using the SWP 50 programming device in connection with the free Kathrein Userband Editor software. For more information on the programming device and the software go to www.kathrein-ds.com.
- Page 22 E S U 5 ESU 5X E S U 5 Count of user bands in use E S U 5 ESU 5er-Series The new programmable Single-cable E S U 5 Outlets for apartment across installation. Further information at www.kathrein-ds.com/produkte 10 / 12...
-
Page 23: Technical Data
Technical Data Type EXD 1532 EXD 2532 Order no. 20510104 20510105 Subscriber connections Up to 32 Up to 32 Inputs 1 x terr. 4 x Sat 1 x terr. 4 x Sat Frequency range 5 – 862 300 – 2350 5 –... - Page 24 ESU 5x. Loop-through multi- switches without Kath- Rotary switch is set Switch o Kathrein Power Saving. Set the rotary rein Power Saving do not to Kathrein Power switch to “OFF”. function or function only Saving “ON”...
