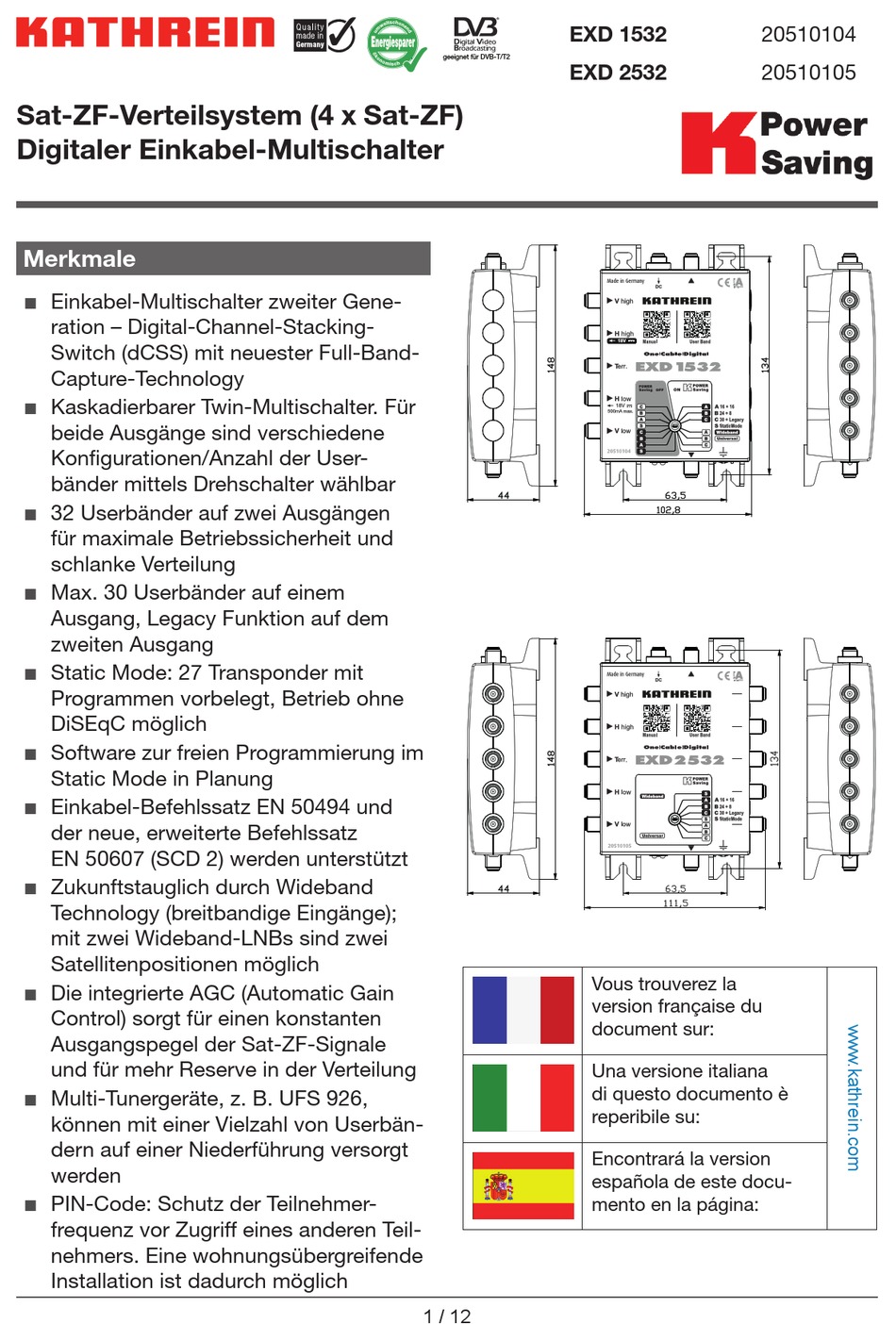

Sat-ZF-Verteilsystem (4 x Sat-ZF)
Digitaler Einkabel-Multischalter
Merkmale
Einkabel-Multischalter zweiter Gene-
ration – Digital-Channel-Stacking-
Switch (dCSS) mit neuester Full-Band-
Capture-Technology
Kaskadierbarer Twin-Multischalter. Für
beide Ausgänge sind verschiedene
Konfigurationen/Anzahl der User-
bänder mittels Drehschalter wählbar
32 Userbänder auf zwei Ausgängen
für maximale Betriebssicherheit und
schlanke Verteilung
Max. 30 Userbänder auf einem
Ausgang, Legacy Funktion auf dem
zweiten Ausgang
Static Mode: 27 Transponder mit
Programmen vorbelegt, Betrieb ohne
DiSEqC möglich
Software zur freien Programmierung im
Static Mode in Planung
Einkabel-Befehlssatz EN 50494 und
der neue, erweiterte Befehlssatz
EN 50607 (SCD 2) werden unterstützt
Zukunftstauglich durch Wideband
Technology (breitbandige Eingänge);
mit zwei Wideband-LNBs sind zwei
Satellitenpositionen möglich
Die integrierte AGC (Automatic Gain
Control) sorgt für einen konstanten
Ausgangspegel der Sat-ZF-Signale
und für mehr Reserve in der Verteilung
Multi-Tunergeräte, z. B. UFS 926,
können mit einer Vielzahl von Userbän-
dern auf einer Niederführung versorgt
werden
PIN-Code: Schutz der Teilnehmer-
frequenz vor Zugriff eines anderen Teil-
nehmers. Eine wohnungsübergreifende
Installation ist dadurch möglich
EXD 1532
geeignet für DVB-T/T2
EXD 2532
Vous trouverez la
version française du
document sur:
Una versione italiana
di questo documento è
reperibile su:
Encontrará la version
española de este docu-
mento en la página:
1 / 12
20510104
20510105
Advertisement
Table of Contents
Related Manuals for Kathrein EXD 1532
Summary of Contents for Kathrein EXD 1532
- Page 1 EXD 1532 20510104 geeignet für DVB-T/T2 EXD 2532 20510105 Sat-ZF-Verteilsystem (4 x Sat-ZF) Digitaler Einkabel-Multischalter Merkmale Einkabel-Multischalter zweiter Gene- ration – Digital-Channel-Stacking- Switch (dCSS) mit neuester Full-Band- Capture-Technology Kaskadierbarer Twin-Multischalter. Für beide Ausgänge sind verschiedene Konfigurationen/Anzahl der User- bänder mittels Drehschalter wählbar...
- Page 2 möglich. EXD 1532 Konfigurierbarer Einkabel-Multischalter für bis zu 32 Userbänder, Static Mode und externem Netzteil für die LNB- Versorgung Kathrein Power Saving mit Dreh- schalter wähl- und abschaltbar NCF 18 Hocheffizientes, kurzschlussfestes Schaltnetzteil gemäß ERP Richtlinie Tipp...
-
Page 3: Montage Und Sicherheitshinweise
Montage und Sicherheitshinweise ● Die beschriebenen Geräte dienen ausschließlich der Installation von Satellitenempfangsanlagen. ● Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwen- dungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge. ● Die Geräte nur in trockenen Innenräumen montieren. Nicht auf oder an leicht entzündlichen Materialien montieren. - Page 4 Kathrein-Power-Saving Wird ein EXD 1532 alleine betrieben oder zusammen mit anderen Multischaltern, die das Kathrein-Power-Saving-Logo tragen, kann Kathrein-Power-Saving mit dem Drehschalter in Position „ON“ aktiviert werden. Diese Schalterstellungen befinden sich auf der rechten Schalterseite. Sobald ein Receiver in der Kaskade eingeschaltet ist, wird das LNB vom End-Multi- schalter aus versorgt.
- Page 5 Steht der Schalter auf einem Modus der linken Seite, ist Kathrein-Power-Saving ausgeschaltet, d. h. das LNB ist dauerversorgt. Bei einer Schalterstellung auf der rechten Seite ist Kathrein-Power-Saving aktiv und das LNB ist nur dann eingeschaltet, wenn mindestens ein Receiver in der Anlage aktiv ist. Im Auslieferungszustand ist Kathrein-Power-Saving ausgeschaltet.
- Page 6 Modi des Drehschalters Es gibt vier verschiedene Modi, die eingestellt werden können: ● A: 2x 16 UB: an beiden Ausgängen stehen je 16 Userbänder zur Verfügung ● B: 1x 24 UB und 1x 8 UB: am oberen Ausgang stehen acht, am unteren Ausgang 24 UB zur Verfügung ●...
- Page 7 Frequenzzuordnung der verschiedenen UBs in den Modi A,B und C Standorte 30 UB 24 UB 16 UB 8 UB unterer Anschluss oberer Anschluss UB 1 970 MHz 975 MHz 975 MHz 975 MHz UB 2 1010 MHz 1025 MHz 1025 MHz 1025 MHz UB 3 1050 MHz 1075 MHz 1075 MHz 1075 MHz UB 4 1090 MHz 1125 MHz 1125 MHz 1125 MHz...
-
Page 8: Static Mode
Static Mode Einen Sonderfall stellt der Static Mode dar. In diesem Modus ist es möglich, mit einem Standardreceiver folgende ASTRA-Programme zu empfangen: 3 sat Hitradio Ö3 Pro Sieben HD* Super RTL Anixe HD Pro Sieben MAX ARD Alpha HR HD Pro Sieben MAX HD* SWR Arte deutsch Kabel 1... - Page 9 Zukünftig wird eine PC-Software zur Verfügung gestellt, mit der diese Konfiguration nach eigenen Wünschen angepasst und mittels Kathrein-Programmiergerät SWP 50 zum Multi- schalter übertragen werden kann. Diese Software liefert auch eine Programmliste für Kathrein-Receiver. Andere Receiver oder TV-Geräte müssen einen vollständigen Suchlauf (auch Blindscan genannt) durchführen.
- Page 10 Anlagenbeispiel (symbolische Darstellung) ERA 14 connect ESU 33 connect ESU 33 UAS 584/585 NCF 18 SAT-ZF 950-2150 MHz EBC 110 EXIP 414/E ESU 37 connect Twin ESU 37 ESU 37 connect Twin ESU 37 ESU 37 Single Twin ESU 36 ESU 36 Single Single...
-
Page 11: Technische Daten
Technische Daten EXD 1532 EXD 2532 Bestell-Nr. 20510104 20510105 Teilnehmeranschlüsse bis zu 32 bis zu 32 Eingänge 1 x terrestr. 4 x Sat 1 x terrestr. 4 x Sat Frequenzbereich 5 – 862 300 – 2350 5 – 862 300 – 2350 Durchgangsdämpfung Anschlussdämpfung (terrestrisch) Ausgangspegel Sat (AGC) dBµV... -
Page 12: Fehlerbehebung
über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. www.kathrein.com | sat@kathrein.de 936.4964/a/VMPT/0316/DE | Änderungen vorbehalten. KATHREIN-Werke KG, Anton-Kathrein-Straße 1-3, 83022 Rosenheim, Germany, Telefon +49 8031 184-0, Fax +49 8031 184-52360... - Page 13 EXD 1532 20510104 suitable for DVB-T/T2 EXD 2532 20510105 Sat-IF Distribution System (4 x Sat-IF) Digital Single-Cable Multi-switch Features Second-generation single-cable multi- switch – Digital Channel Stacking Switch (dCSS) with the newest Full- Band Capture Technology Cascadable twin multi-switch. For ...
- Page 14 Configurable single-cable multi-switch for up to 32 user bands, Static Mode and external power supply unit for the LNB supply Kathrein Power Saving can be selected and switched off by means of the rotary switch NCF 18 Highly efficient, short-circuit-proof ...
-
Page 15: Installation And Safety Instructions
Installation and Safety Instructions ● The equipment described is designed solely for the installation of satel- lite receiver systems. ● Any other use or failure to comply with these instructions will void the warranty or guarantee. ● Install the equipment only in dry areas indoors. Do not install on or against highly combustible materials. -
Page 16: Pin Code Protection
If an EXD 1532 is operated alone or together with other multi-switches that bear the Kath- rein Power Saving logo, Kathrein Power Saving can be activated by setting the rotary switch to “ON”. This switch setting is situated to the right of the switch. -
Page 17: Rotary Switch
Power Saving is off, i.e. the LNB is powered permanently. If the rotary switch is set to a mode on the right, Kathrein Power Saving is active and the LNB is switched on only if at least one receiver in the system is active. - Page 18 Rotary Switch Modes There are four different modes that you can set: ● A: 2x 16 UB: 16 user bands per output are available ● B: 1x 24 UB and 1x 8 UB: eight user bands are available at the top output, 24 user bands at the bottom one ●...
- Page 19 Frequency Allocation of Different User Bands in Modes A, B and C Location 30 UB 24 UB 16 UB 8 UB Top Connection Bottom Connection UB 1 970 MHz 975 MHz 975 MHz 975 MHz UB 2 1010 MHz 1025 MHz 1025 MHz 1025 MHz UB 3 1050 MHz 1075 MHz 1075 MHz 1075 MHz UB 4...
- Page 20 Static Mode The Static Mode presents a special case. In this mode, it is possible to receive the following ASTRA channels on a standard receiver: 3 sat Hitradio Ö3 Pro Sieben HD* Super RTL Anixe HD Pro Sieben MAX ARD Alpha HR HD Pro Sieben MAX HD* SWR Arte deutsch...
- Page 21 Kathrein programming device SWP 50. This software will also provide a channel list for Kathrein receivers. If you use other receivers or TV sets, you will have to carry out a complete scan, also called blind scan.
- Page 22 System Example (Symbolic Representation) ERA 14 connect ESU 33 connect ESU 33 UAS 584/585 NCF 18 SAT-IF 950-2150 MHz EBC 110 EXIP 414/E ESU 37 connect Twin ESU 37 ESU 37 connect Twin ESU 37 ESU 37 Single Twin ESU 36 ESU 36 Single Single...
-
Page 23: Technical Data
Technical Data Type EXD 1532 EXD 2532 Order no. 20510104 20510105 Subscriber connections up to 32 up to 32 Inputs 1 x terrestr. 4 x Sat 1 x terrestr. 4 x Sat Frequency range 5 – 862 300 – 2350 5 – 862 300 – 2350 Through loss... -
Page 24: Troubleshooting
2003 concerning used electrical and electronic appliances. At the end of its service life, take this device for disposal at a designated public collection point. www.kathrein.com | sat@kathrein.de 936.4964/a/VMPT/0316/GB | Subject to change. KATHREIN-Werke KG, Anton-Kathrein-Straße 1-3, 83022 Rosenheim, Germany, Phone +49 8031 184-0, Fax +49 8031 184-52360...
