Kaskadierfähige Multischalter zur Verteilung von 16 Sat-Ebenen
und terrestrischer Signale auf viele Receiver
Je Receiver ist nur eine Niederführung notwendig
(für Twin-Receiver zwei Niederführungen)
Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high,
Sat-Positionen A/B/C/D von jedem Receiver aus durch
DiSEqC -Steuerung
TM
Bei Steuerung ohne DiSEqC
vertikal, low/high von Sat-Position A, mit Tone Burst zusätzlich
Sat-Position A/Position B möglich
Integrierter Verstärker für geringe Anschlussdämpfungen im
Sat-Bereich
Integrierte Preemphase zum Entzerren der Kabeldämpfung
Empfangsmöglichkeit des terrestrischen Bereiches auch bei
ausgeschaltetem Sat-Receiver
Terrestrischer Bereich 5-862 MHz passiv
Hohe Entkopplung zwischen den Ausgängen
Fernspeisemöglichkeit über die Eingänge horizontal low.
Alle anderen Eingänge sind spannungsfrei
(dadurch Betrieb mit UAS 485 möglich)
Für die Innenmontage

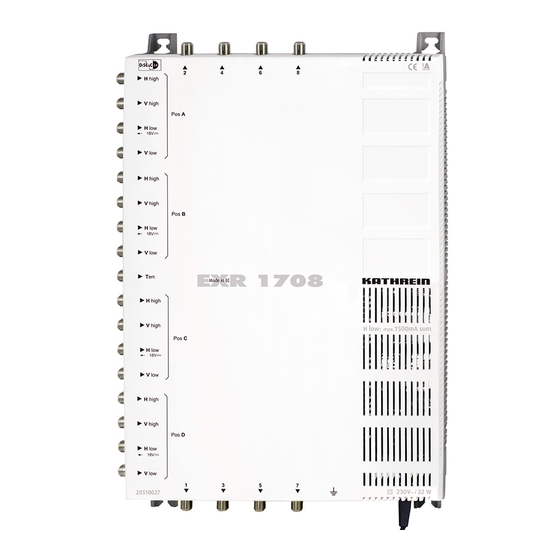

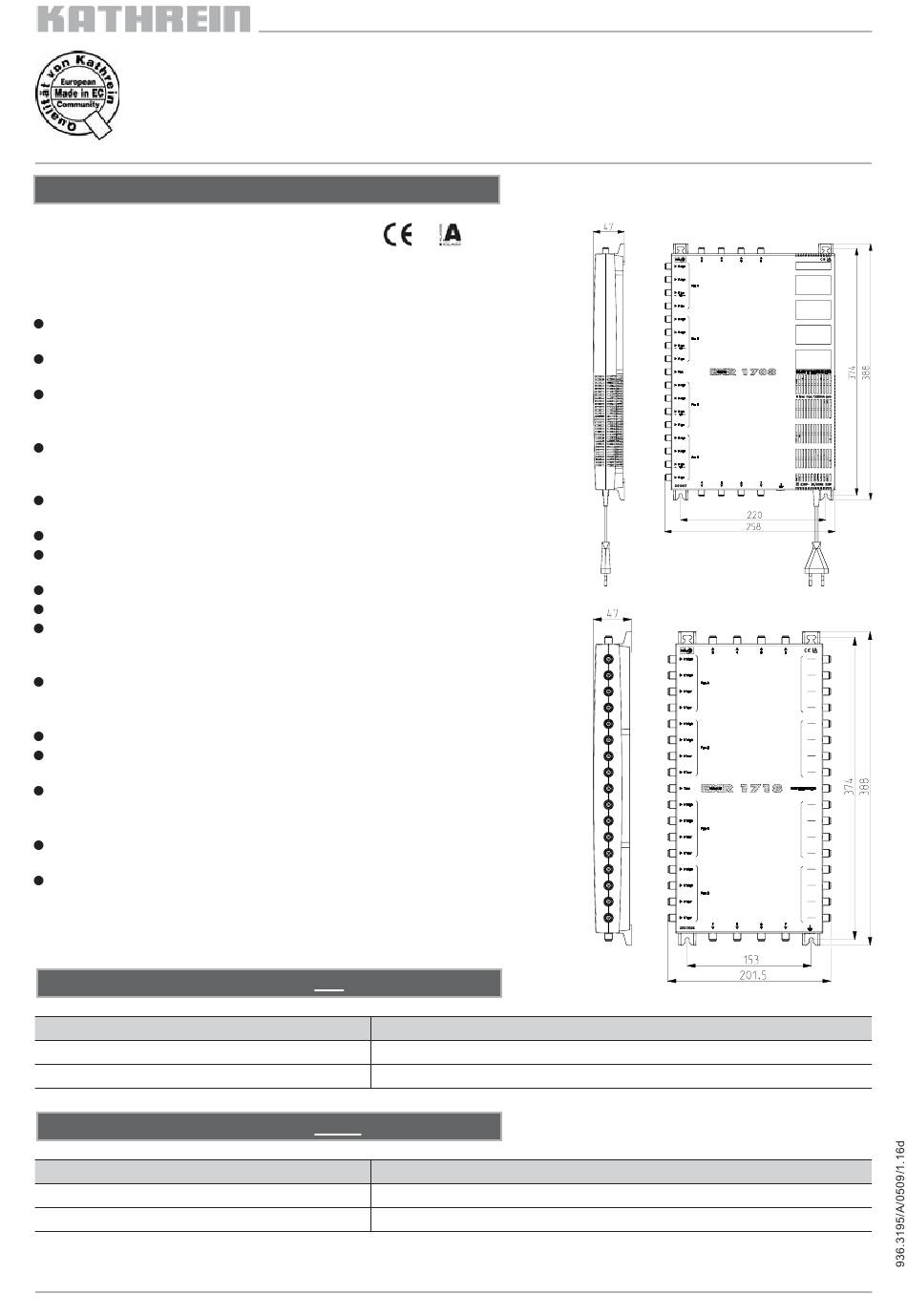

EXR 1708
Multischalter für 8 Anschlüsse, mit integriertem Netzteil
Niedrige Leistungsaufnahme durch hocheffi zientes,
kurzschlussfestes Schaltnetzteil
Erweiterungsfähig mit EXR 1718
EXR 1718
Multischalter Durchgang zur Anlagenerweiterung um
jeweils 8 Anschlüsse
Hohe Kaskadierfähigkeit (bis 40 Anschlüsse)
Einstellungen des Receivers mit DiSEqC™
Einstellung
DiSEqC™ „Ein"
22 kHz und Tone Burst auf „Aus"
Einstellungen des Receivers ohne DiSEqC™
Einstellung
22 kHz → High/Low
Tone Burst → Pos. A/B
Die Begriffe für die Einstellungen in den Receiver-Menüs sind vom jeweiligen Modell und Hersteller abhängig!
Sat-ZF-Verteilsystem (16 x Sat-ZF)
Multischalter
20510027
20510028
TM ist eine Umschaltung horizontal/
Wirkung
Alle Eingänge können angewählt werden
Umschaltzeit wird verkürzt
Wirkung
Alle Eingänge Position „A" können angewählt werden
Alle Eingänge Position „A" und „B" können angewählt werden
EXR 1708
20510027
EXR 1718
20510028
