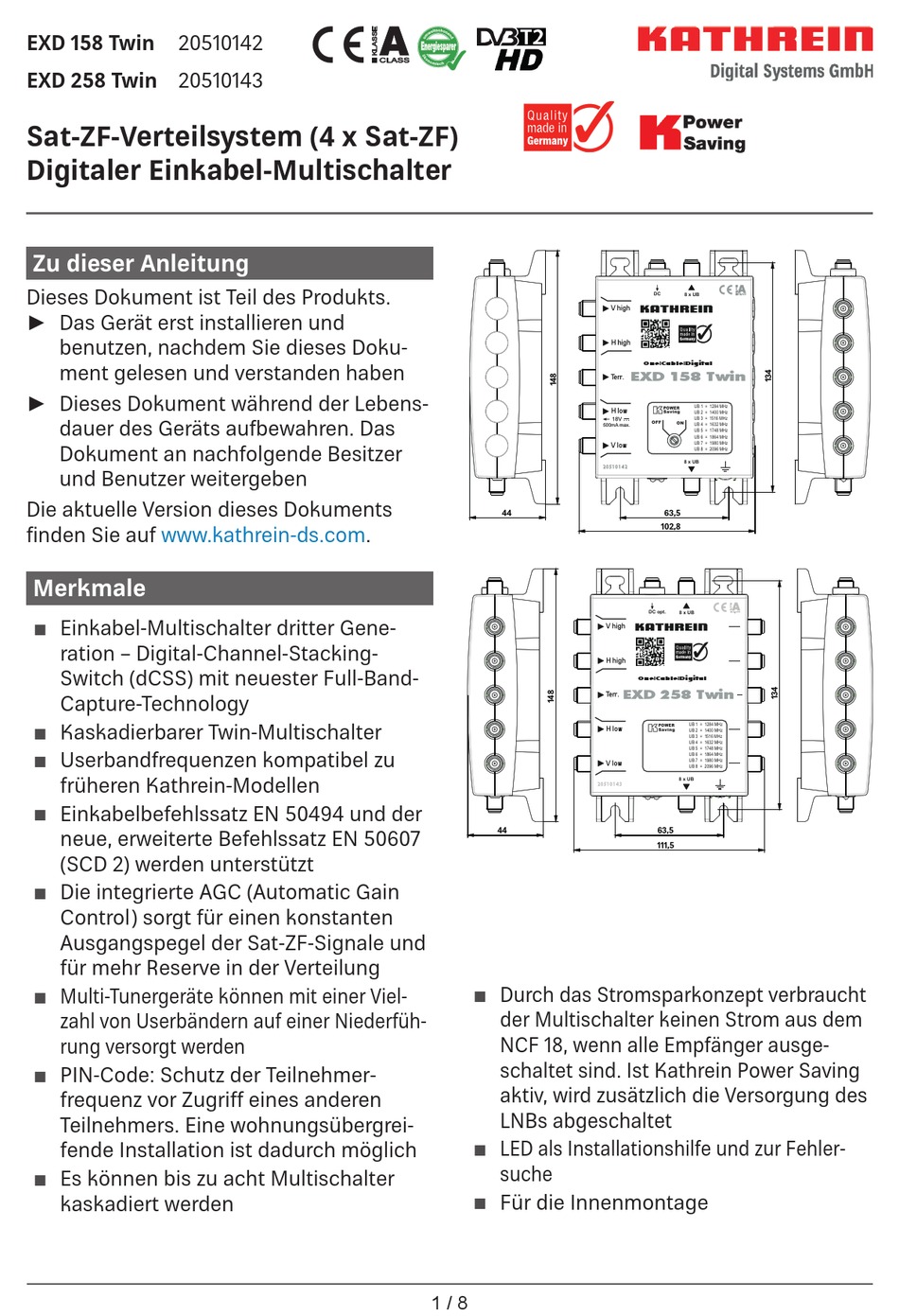

EXD 158 Twin
20510142
EXD 258 Twin 20510143
Sat-ZF-Verteilsystem (4 x Sat-ZF)
Digitaler Einkabel-Multischalter
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
► Das Gerät erst installieren und
benutzen, nachdem Sie dieses Doku-
ment gelesen und verstanden haben
► Dieses Dokument während der Lebens-
dauer des Geräts aufbewahren. Das
Dokument an nachfolgende Besitzer
und Benutzer weitergeben
Die aktuelle Version dieses Dokuments
fi nden Sie auf www.kathrein-ds.com.
Merkmale
Einkabel-Multischalter dritter Gene-
ration – Digital-Channel-Stacking-
Switch (dCSS) mit neuester Full-Band-
Capture-Technology
Kaskadierbarer Twin-Multischalter
Userbandfrequenzen kompatibel zu
früheren Kathrein-Modellen
Einkabelbefehlssatz EN 50494 und der
neue, erweiterte Befehlssatz EN 50607
(SCD 2) werden unterstützt
Die integrierte AGC (Automatic Gain
Control) sorgt für einen konstanten
Ausgangspegel der Sat-ZF-Signale und
für mehr Reserve in der Verteilung
Multi-Tunergeräte können mit einer Viel-
zahl von Userbändern auf einer Niederfüh-
rung versorgt werden
PIN-Code: Schutz der Teilnehmer-
frequenz vor Zugri eines anderen
Teilnehmers. Eine wohnungsübergrei-
fende Installation ist dadurch möglich
Es können bis zu acht Multischalter
kaskadiert werden
44
20510143
44
Durch das Stromsparkonzept verbraucht
der Multischalter keinen Strom aus dem
NCF 18, wenn alle Empfänger ausge-
schaltet sind. Ist Kathrein Power Saving
aktiv, wird zusätzlich die Versorgung des
LNBs abgeschaltet
LED als Installationshilfe und zur Fehler-
suche
Für die Innenmontage
1 / 8
DC
8 x UB
V high
H high
OneICableIDigital

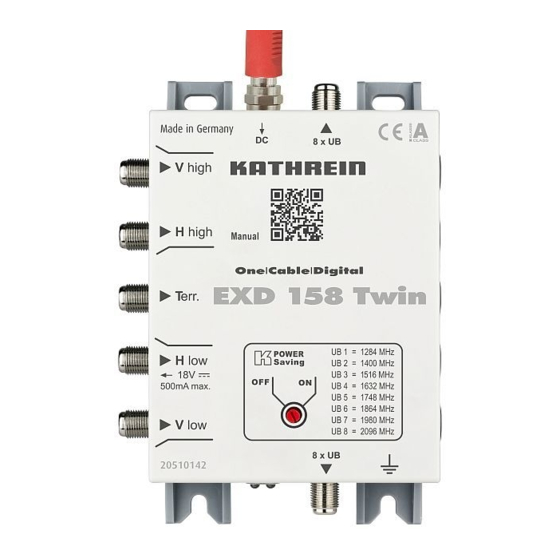

EXD 158 Twin
Terr.
UB 1 = 1284 MHz
POWER
H
low
Saving
UB 2 = 1400 MHz
UB 3 = 1
516 MHz
OFF
ON
UB 4 = 1632 MHz
UB 5 = 1748 MHz
UB 6 = 1864 MHz
UB 7 = 1980 MHz
V low
UB 8 = 2096 MHz
8 x UB
20510142
63,5
102,8
DC opt.
8 x UB
V high
H high
OneICableIDigital
EXD 258 Twin
Terr.
UB 1 = 1284 MHz
POWER
H
low
Saving
UB 2 = 1400 MHz
UB 3 = 1
516 MHz
UB 4 = 1632 MHz
UB 5 = 1748 MHz
UB 6 = 1864 MHz
UB 7 = 1980 MHz
V low
UB 8 = 2096 MHz
8 x UB
63,5
111,5
