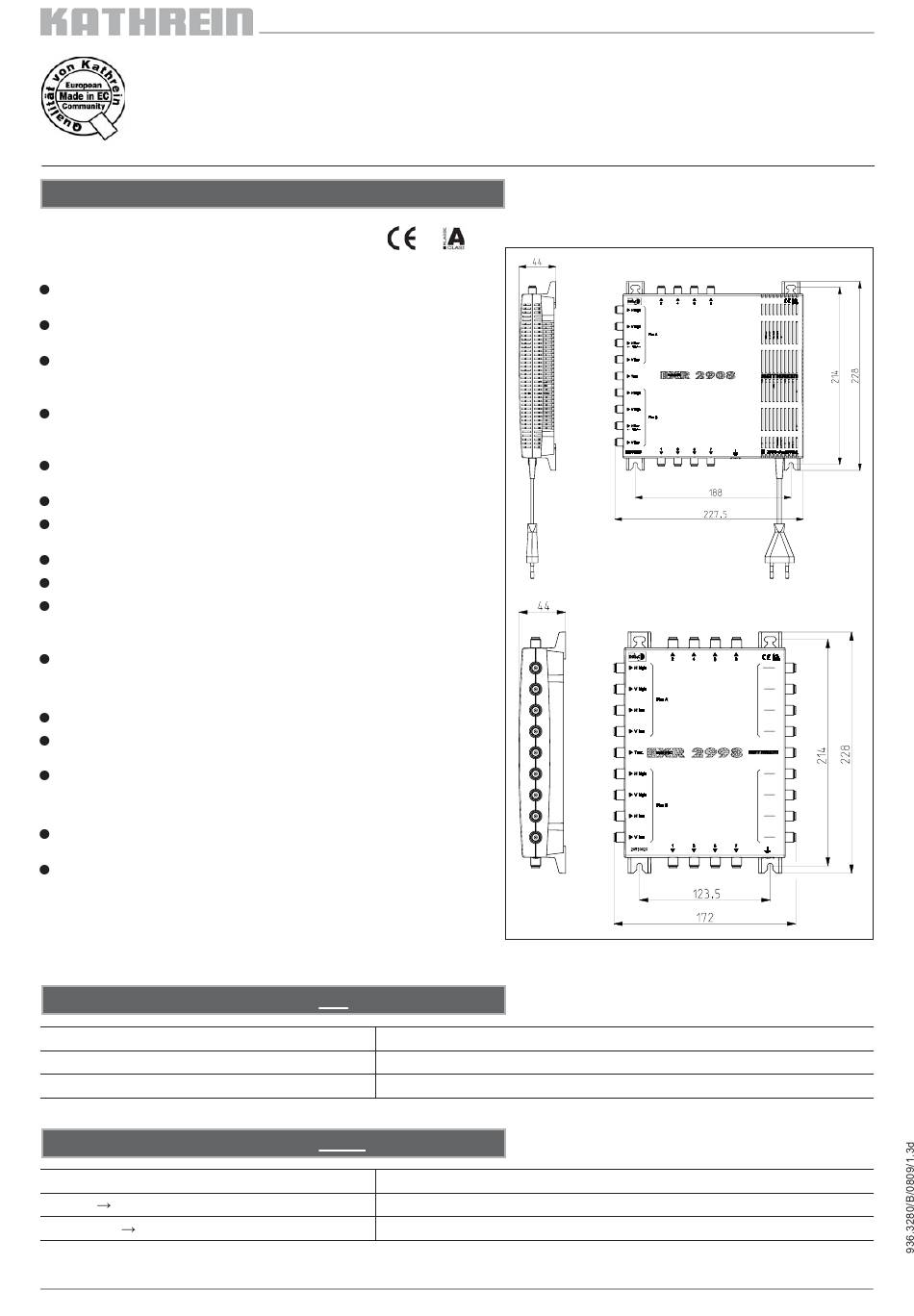

Multischalter

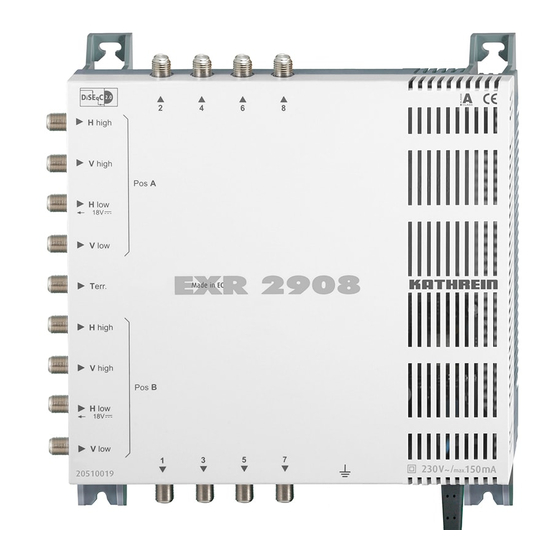

EXR 2908
EXR 2998
Kaskadierfähige Multischalter zur Verteilung von 8 Sat-
Ebenen und terrestrischer Signale auf viele Receiver
Je Receiver nur eine Niederführung notwendig (für Twin-
Receiver zwei Niederführungen)
Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high,
Sat-Position A/Position B von jedem Receiver aus durch
DiSEqC™-Steuerung
Bei Steuerung ohne DiSEqC™ ist eine Umschaltung
horizontal/vertikal, low/high von Sat-Position A, mit Tone Burst
zusätzlich Sat-Position A/Position B möglich
Integrierter Verstärker für geringe Anschlussdämpfungen im
Sat-Bereich
Integrierte Preemphase zum Entzerren der Kabeldämpfung
Empfangsmöglichkeit des terrestrischen Bereiches auch bei
ausgeschaltetem Sat-Receiver
Terrestrischer Bereich: 5-862 MHz, passiv
Hohe Entkopplung zwischen den Ausgängen
Fernspeisemöglichkeit über die Eingänge horizontal low.
Alle anderen Eingänge sind spannungsfrei
(dadurch Betrieb mit UAS 485 möglich)
Für die Innenmontage
EXR 2908
Multischalter für 8 Anschlüsse, mit integriertem Netzteil
Niedrige Leistungsaufnahme durch hocheffi zientes,
kurzschlussfestes Schaltnetzteil
Erweiterungsfähig mit EXR 2998
EXR 2998
Multischalter Durchgang zur Anlagenerweiterung um jeweils
acht Anschlüsse
Hohe Kaskadierfähigkeit (bis 40 Anschlüsse)
Einstellungen des Receivers mit DiSEqC™
Einstellung
DiSEqC™ „Ein"
22 kHz und Tone Burst auf „Aus"
Einstellungen des Receivers ohne DiSEqC™
Einstellung
22 kHz
High/Low
Tone Burst
Pos. A/B
*) Die Begriffe für die Einstellungen in den Receiver-Menüs sind vom jeweiligen Modell und Hersteller abhängig!
Sat-ZF-Verteilsystem (8 x Sat-ZF)
Multischalter
20510019
20510020
Wirkung
Alle Eingänge können angewählt werden
Umschaltzeit wird verkürzt
Wirkung
Alle Eingänge Position „A" können angewählt werden
Alle Eingänge Position „A" und „B" können angewählt werden
EXR 2908
20510019
EXR 2998
20510020
