Sat-ZF-Verteilsystem-Multischalter
Multischalter
•
Multischalter zur Verteilung von 4 Sat-Ebenen und terrestrischer
Signale auf 6, 8, 12 oder 16 Anschlüsse
•
Je Receiver nur eine Niederführung notwendig (für Twin-Receiver
zwei Niederführungen)
•
Unabhängige Wahlmöglichkeit horiz./vert., low/high von jedem
Receiver aus
•
Umschaltung über das Koaxialkabel mit 14/18V und 0/22 kHz-
Signalfrequenz
•
Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-
und terrestrischen Bereich
•
Integrierte Preemphase zum Entzerren der Kabeldämpfung
•
Empfangsmöglichkeit des terrestrischen Bereiches auch bei
ausgeschaltetem Sat-Receiver
•
Hohe Entkopplung zwischen den Ausgängen
•
Fernspeisemöglichkeit über den Eingang horizontal low. Alle
anderen Eingänge sind DC-geblockt (dadurch Betrieb mit UAS 485
möglich).
•
Niedrige Leistungsaufnahme durch hocheffizientes,
kurzschlussfestes Schaltnetzteil
•
Für Innenmontage
Typ
Bestell-Nr.
Teilnehmeranschlüsse
Eingänge
Frequenzbereiche
Anschlussdämpfung ¹
)
Entkopplung horiz./vert.
Entkopplung Ausgänge
Max. Ausgangspegel ²
)
Schirmungsmaß
Steuerung Eingang ver./horiz.
Steuerung Low-/High-Band
Stromaufnahme/Teilnehmer
Eingangsnennspannung
Eingangsnennleistung (max./nur mit UAS 484)
Spannung sekundär ³
)
Max. Fernspeisestrom gesamt ³
)
Schutzklasse/Schutzart
Zul. Umgebungstemperatur
Anschlüsse
Abmessungen B x H x T
Verp.-Einheit/Gewicht
¹ Frequenzabhängige Dämpfung (Preemphase)
)
² Terr. nach EN 50083-5, 60-dB-KMA; SAT nach EN 50083-3, 35-dB-IMA
)
³ über Eingang horizontal low
)
geeignet für DVB-T/T2
EXR 156
20510011
6
1 x terr. 4 x Sat-ZF
MHz 47-862 950-2150
dB 4-0 12-7
dB - 25
dB 25 25
dBµV 95 105
dB 5-300 MHz > 85, 300-470 MHz > 80, 470-1000 MHz > 75, 1000-2150 MHz > 55
V
kHz
mA
V
W
V
mA
°C
mm 215 x 148 x 43
St/kg 1 (10)/0,65
1 / 4

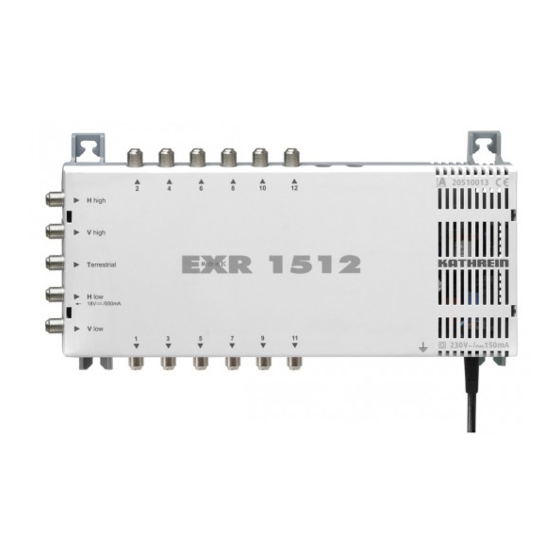

EXR 158 EXR 1512
20510012 20510013
8
1 x terr. 4 x Sat-ZF 1 x terr.
47-862 950-2150 47-862
4-0 12-7 8-4
- 25 -
25 25 25
95 105 89
12-14,5/16-19
0/22
< 25
198-253
14/6,5
18
550
II (schutzisoliert)/IP 30
- 20 bis + 55
F-Connektoren
EXR 156 20510011
EXR 158 20510012
EXR 1512 20510013
EXR 1516 20510014
EXR 1516
20510014
12 16
4 x Sat-ZF 1 x terr. 4 x Sat-ZF
950-2150 47-862 950-2150
12-7 8-4 12-7
25 - 25
25 25 25
105 89 105
295 x 148 x 43
1 (10)/1,0
