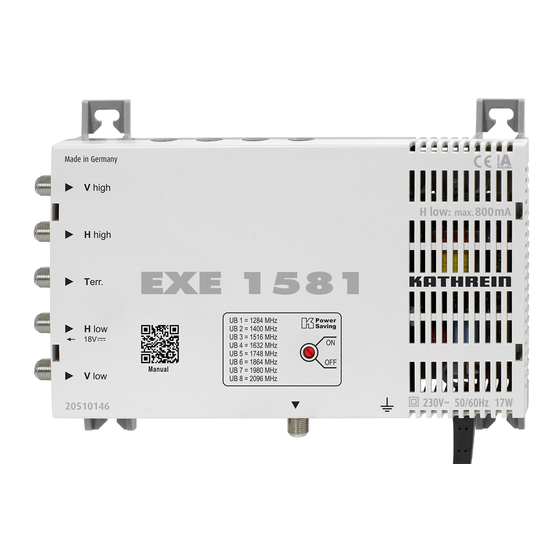

Related Manuals for Kathrein EXE 1581
Summary of Contents for Kathrein EXE 1581
- Page 1 KATHREIN Digital Systems GmbH • Anton-Kathrein-Straße 1–3 • 83022 Rosenheim • Germany KATHREIN Digital Systems GmbH Anton-Kathrein-Straße 1–3 83022 Rosenheim Rosenheim, 31.03.2019 Germany Information über gesellschaftsrechtliche Änderung www.kathrein-ds.com Information about change in corporate legal status info@kathrein-ds.com Executive Board: Zum 1. April 2019 geht das Geschäftsfeld „Terrestrial & Satellite Reception“ der...
- Page 2 ► Dieses Dokument während der Lebensdauer des Geräts aufbewahren. Das Dokument an nachfolgende Besitzer und Benutzer weitergeben. Die aktuelle Version dieses Dokuments finden Sie unter www.kathrein.com. Merkmale ■ Kaskadierfähige Einkabel-Multischalter zur Verteilung von Sat-ZF-Signalen (vier SAT-Ebenen) und terrestrischen Signalen über ein Kabel auf bis zu acht...
- Page 3 ■ ■ Durch das Stromsparkonzept Kathrein Power Saving mit Dreh- verbraucht der Multischalter keinen schalter ein- und ausschaltbar Strom, wenn alle Empfänger ausge- schaltet sind. Ist Kathrein Power EXE 2581 Saving aktiv, wird zusätzlich die Versor- ■ Durchgangsmultischalter zur Anla-...
- Page 4 Sicherheitshinweise Lebensgefahr durch elektrische Spannung und sich daraus ergebende Brandge- fahr! Unsachgemäße Eingriffe können die elektrische Sicherheit des Gerätes gefährden. ► Nicht öffnen oder am Gerät/Netzgerät manipulieren. ► Bei Arbeiten an der Anlage immer den Netzstecker aus der Steckdose ziehen. ►...
- Page 5 Montagehinweise ► Verbindungsstecker für Koaxialkabel HF-Stecker 75 Ω (Serie F) nach EN 61169-24 verwenden. ► Zur Befestigung Holzschrauben (max. Ø 4 mm) verwenden. Gefahr von Sachschäden! Nur Koaxialkabel mit einem maximalen Innenleiterdurchmesser von 1.2 mm und ohne Grat verwenden. Auf kurzschlussfreie Montage achten. Durchmesser 0,6 - 1,2 mm gratfrei Max.
- Page 6 Kathrein-Power-Saving Wird ein EXE 1581 alleine betrieben oder zusammen mit anderen Multischaltern, die das Kathrein-Power-Saving-Logo tragen, dann kann Kathrein-Power-Saving mit dem Dreh- schalter auf „ON“ aktiviert werden. Ist ein Receiver in der Kaskade eingeschaltet, wird das LNB vom End-Multischalter aus versorgt.
- Page 7 U F S c o E S U 5 ESU 5X Anzahl genutzter User Bänder E S U 5 ESU 5er-Serie E S U 5 Die neue programmierbare Einkabel- steckdose für wohnungsübergreifende Installation. Weitere Informationen unter www.kathrein.de/sat/produkte 6 / 8...
- Page 8 Technische Daten EXE 1581 EXE 2581 Bestell-Nr. 20510146 20510147 Teilnehmeranschlüsse 1 x 8 1 x 8 Eingänge 1 x terrestr. 4 x Sat 1 x terrestr. 4 x Sat Frequenzbereich 5 – 862 950 – 2150 5 – 862 950 – 2150 Durchgangsdämpfung 1 – 2 Anschlussdämpfung (terrestrisch) Ausgangspegel Sat (AGC) dBµV...
-
Page 9: Fehlerbehebung
Sicherstellen, dass UB und Frequenz überein- stimmen. Falsche Zuordnung Achtung: SCR-Adresse ist um 1 kleiner als UB-Nr. ● Netzstecker EXE 1581 nicht eingesteckt. ● Verbindung Multischalter – LNB auf Kurz- Keine Spannung schluss überprüfen. am LNB ● DC-Block EMU 12 (BN: 273281) an den Kaska- deneingang VL anschließen, damit der Stamm... - Page 10 (four Sat polarities) and terrest- rial signals via one cable to up to nine receivers ■ User-band frequencies compatible with the previous Kathrein models ■ EN 50494 single-cable command set and the new, extended EN 50607 (SCD 2) command set are supported ■...
- Page 11 Kathrein Power Saving can be swit- multiswitch consumes no energy from ched on and off using the rotary switch the NCF 18 if all receivers are switched off. If Kathrein Power Saving is active, EXE 2581 the power supply for the LNBs is also ■...
- Page 12 Safety Instructions Danger to life from electric shock and fire hazard due to electric current! Improper intervention can endanger the electrical safety of the device. ► Do not open the device/power supply unit or tamper with it. ► When working on the system, always unplug the mains plug from the wall socket. ►...
-
Page 13: Installing Instructions
Installing Instructions ► Connectors for coaxial cables: RF connectors 75 Ω (series F) according to EN 61169-24. ► Use wood screws (max. Ø 4 mm) for fastening. Risk of damage to property! Use only coaxial cables with a maximum inner conductor diameter of 1.2 mm and no burr. - Page 14 Kathrein-Power-Saving If an EXE 1581 is operated as a stand-alone device or in conjunction with other multiswit- ches which bear the Kathrein Power Saving logo, Kathrein Power Saving can be activated by setting the rotary switch to “ON”. If a receiver is included in the cascade, the LNB is supplied from the end multiswitch.
- Page 15 U F S c o E S U 5 ESU 5X Count of user bands in use E S U 5 ESU 5er-Series E S U 5 The new progammable Single-cable Outlets for apartment across installation. Further information at www.kathrein.de/sat/produkte 6 / 8...
- Page 16 Technical Data Type EXE 1581 EXE 2581 Order no. 20510146 20510147 Subscriber connections 1 x 8 1 x 8 Inputs 1 x terr. 4 x Sat 1 x terr. 4 x Sat Frequency range 5 – 862 950 – 2150 5 – 862 950 – 2150 Through loss 1 –...
- Page 17 Incorrect assign- ment Note: SCR address is smaller than the user band number by 1. ● EXE 1581 mains plug not plugged. ● Make sure there is no short circuit on the No voltage on the receiver – LNB connection.
