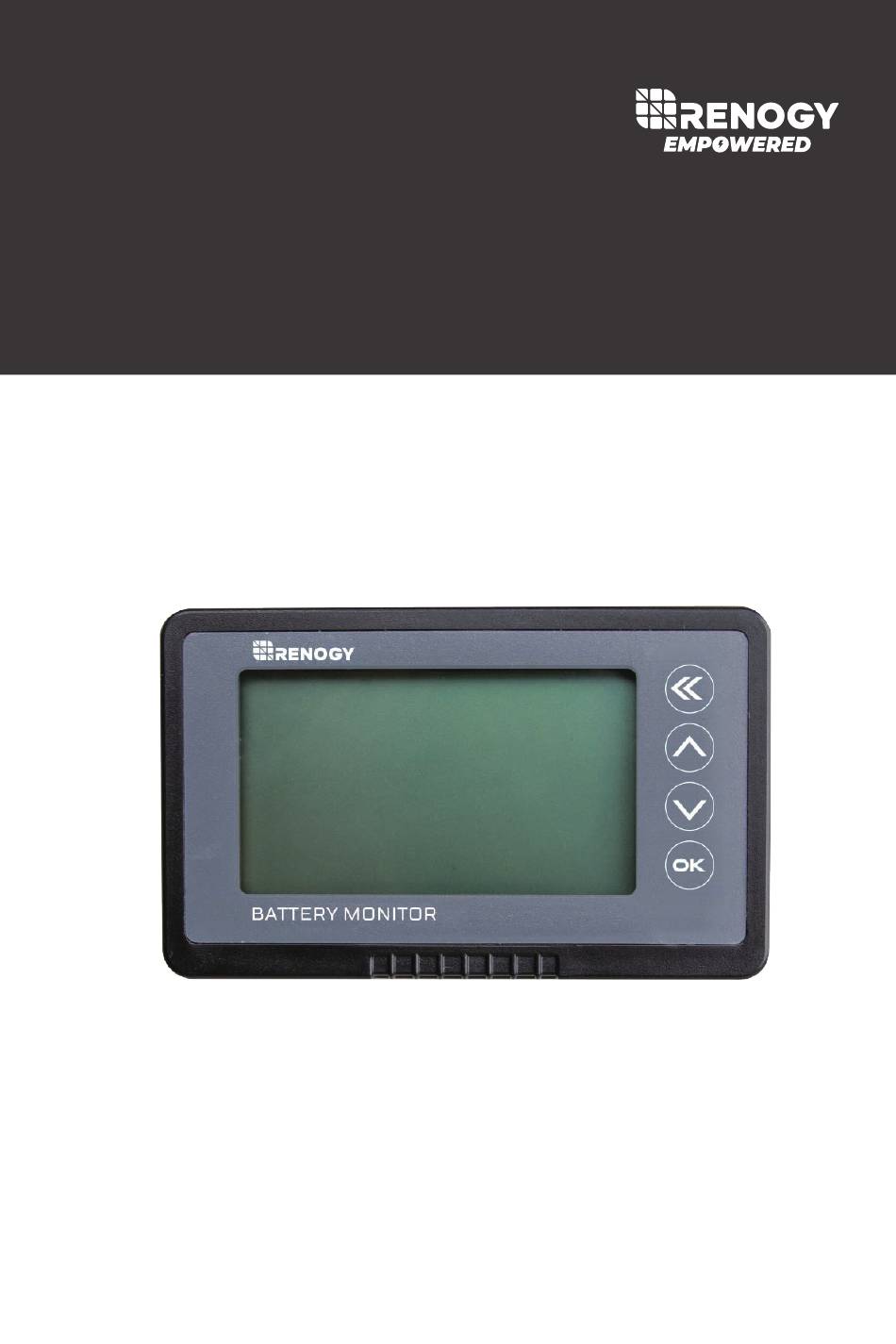

- Page 1 BATTERY MONITOR Version 2.0...
- Page 2 Disconnect the negative pole of the battery before installation. ★The Renogy Battery Monitor can't be exposed in the sun for a long time or in the environment with large amounts of ultraviolet radiation when using or storing, in winter (＜...
- Page 3 Identification of Parts LCD Interface Shunt/Sampler Holder 500A Shunt/Sampler 20ft (6m) 3ft (1m) Shielded Wire 20 AWG B+ Wire...
- Page 4 Dimension 3.9in 0.7in 99 mm 18 mm BATTERY MONITOR 3.3in 85mm φ0.1in φ3.1mm 1.7in 42mm 0.9in 24mm 0.2in 1.3in 33mm 1.1in 27mm 2.9in 74.2mm...
- Page 5 DO NOT connect to the positive circuit. Mounting The Renogy Battery Monitor is fixed by tabs, so it is easy to install. First, open a rectangular orifice on your equipment panel according to the size. Then put The Renogy Battery Monitor into the rectangular orifice, and make sure the tabs are locked.
- Page 6 For Lithium batteries to calibrate to 0% discharge the battery completely and hold the "down" button key for 3s to set the capacity to zero. This will only have to be done on initial installation of the Renogy Battery Monitor or if the Battery Bank is replaced.
- Page 7 User settings Enter the project line / Select digit Next line（setting value minus 1） Previous row（setting value plus 1） Quit settings/Quit the project line Low capacity alarm Zero capacity voltage Line cursor setting Full capacity voltage Capacity setting Preset capacity and voltage setting： 1.
- Page 8 3s to set the capacity full, the percentage will be 100%. Sleep mode wake up operation 1. When the battery current is low, the Renogy Battery Monitor will go into a low power sleep mode, press any key to see the display if needed. When the battery current rises over normal value or the battery starts charging or discharging the Renogy Battery Monitor will wake up.
- Page 9 When connecting the load, if the backlight is blinking, the B- and P- of the shunt are wired inversely. When the battery current is low the Renogy Battery Monitor will enter a low power (sleep mode) and the backlight will turn off, press any button and the backlight will turn on for 10s.
- Page 10 警告 不正確な接続でバッテリーモニターが誤動作を起こして、火災を引き起こす可能 性があるため、設置する前に、説明書をよく読んでください。 RENOGYバッテリーモニターをご利用と保存される時、太陽光あることろに長 時間暴露または多量の紫外線があるところを避けてください。また、本製品を長持 ちさせるため、保存温度を-10℃～60℃の範囲にしてください。 バッテリー安全 バッテリー端子の正極（+）と負極（-）を接続させないでください。 充電中に爆発性ガズ発生する可能性がありますので、換気の良いことろで充電し てください。 大型の鉛バッテリーを使用する時は保護メガネを着用してください。万が一の場 合に備えて、使用する前に、すぐ利用可能な淡水を用意してください。 安全な環境で本製品を使用することが必要です。バッテリーメーカーの許可がな い限りに、密閉された環境でバッテリーを充電しないでください。 バッテリーに負荷を接続する時、ヒューズまたはサーキットブレーカーを介して ご利用することをお勧めいたします。 バッテリーメーカーの安全指示に従ってください。 主な情報 本製品が電圧、電流、バッテリー容量を測定できる高精度の設備です。本製品を 通して、リアル充電状態を把握することができます。また、モニターにメモリー機 能が付いており、バッテリー低電圧とバッテリー低容量時、アラームが鳴るように 設定できます。 ★ 本製品が電圧範囲は10V-20Vとなるリチウムバッテリー、鉛バッテリー、ニ ッケル水素電池に適用します。...
- Page 11 パッケージ内容 液晶モニター 500A採取モジュール 採集モジュールホルダー 1m 0.5sq シールド線 B+ケーブル...
- Page 12 寸法 99 mm 18 mm BATTERY MONITOR 85mm φ3.1mm 42mm 24mm 33mm 27mm 74.2mm...
- Page 13 取付について 取り付けステップ 1.まず、採取モジュールをバッテリーの-側に直列してください。 採集モジュールのＢ-側をバッテリーの負極に接続して、P-側を充放電の負極、C‐ とＰ-に接続してください。 2.付属されているB+ケーブルより、上記の画像通りバッテリー+側と接続してください。 3.付属されているシールド線より、液晶モニターを採集モジュールと接続してください。 Connection diagram of Shunt/Sampler: P+(output+) ⑤ ⑥ Sampler Battery ⑦ C-(charge-) P-(output- ) ④ ② ① ③ ⑨ Shielded wire ⑧ ご注意：上記画像のように接続してください。採集モジュールは必ずバッテリー の-側に接続してください。 液晶画面の取り付け 液晶画面にバックルがあるため、取り付けは簡単です。 まず、画像の寸法通りに、長方形の穴を開いてください。そして、液晶画面を 穴に入れます。バックルがロックされたら、取り付けが完了です。 Panel 57mm 94mm...
- Page 14 使い方 アイコンの説明 充放電指示ボタン バッテリー容量 バッテリー残量 バッテリー残量 満充電/低容量 まで掛かる時間 の動的表示 入力/出力 出力/入力電圧 出力/入力電流 操作ステップ 1.配線および電流チェック：取り付け説明通りに配線完了したら、液晶画面がバッテ リー容量（％）が示します。もし、液晶画面が反映しない場合、配線が正しく接 続されるかどうかをチェックしてください。そして、バッテリーに充放電して、 実際充放電電流と液晶画面に示しているデーターと照会してください。誤差が大 きい場合、配線をチェックしてください。 2.容量のキャリブレーション：最初の使用時、パーセンテージと容量は実際の値ではあ りません。容量を100％及び0％に校正する必要があります。 最初に、バッテリーの使用可能なAH容量をプリセットAH容量として設定します。 密閉型鉛酸およびリチウム電池を100％に校正するには、電池を満充電し、「上」 キーを3秒間押し続けて容量を100％に設定します。最後に、電池の定格AH容量を プリセットAH容量として設定します。 リチウム電池を0％に校正するには、電池を完全に放電し、「下」ボタンを3秒間 押し続けて容量をゼロに設定します。 これは、Renogyバッテリーモニターの初期設置、またはバッテリー交換時のみ行 う必要があります。 3.実際容量の確認及びリセット：使用中に、表示された容量と実際の容量と一致し ない場合は、確認し実際の容量をリセットしてください。...
- Page 15 リチウムの場合、バッテリーを0％まで放電し、「下」キーを3秒間押して容量をゼ ロに設定してから、プリセット容量をできる限り大きく設定してください。 バッテリーを満充電し、表示されたAH容量が実際に使用可能な容量になります。 次 に、表示されたAH容量をプリセットAH容量として設定します。 密閉型鉛蓄電池の場合、AHを定格容量より低く設定することをお勧めします。具体的 な設定値は容量テストを実施する、または電池メーカーに問い合わせしてください。 ユーザー設定 次の行（設定値-1） 前の行（設定値+1） 設定を終了/データー保存/ 低容量アラーム ゼロ電圧 ラインカーソル設定 フル電圧 容量設定 パラメーター設定画面に入る/桁の選択 バッテリー実際残量と電圧の設定 ボタンを３秒長押して、設定マニュアルに入ります。 または ボタンを押して、設定項目が切り替わります。 CAP- バッテリー実際容量、デフォルト値は100AHです。バッテリー実際残量 より設定してください。 HIGH Ｖーフル電圧：バッテリーの電圧はHIGHＶに設定される数値を超えた ら、モニターはバッテリー容量を100％と識別します。...
- Page 16 LOW Ｖーゼロ電圧。バッテリー実際電圧はLOW Ｖに設定される数値以下に なった場合、バッテリー容量が0％と識別します。また、バッテリー電圧降下 し続ける場合、出力/入力電圧アイコンが点滅して、ブザーが10秒ごとに鳴り ます。 ALARMーーアラーム容量：バッテリーの残量が設定されているアラーム容量 以下になった場合、バザーが10秒ごとに鳴ります。 ご注意：HIGH VとLOW Vを設定する時、バッテリーの満充電電圧、ゼロ電 圧のパラメーターをご確認ください。 3.バッテリー容量設定：CAPを選択して、 ボタンを押して、実際バッテリー 容量設定に入ります。設定する時、数値が点滅しています。 または ボタン を押して、数値を増やす/減らします。 ボタンを押して、バッテリーの残量 の設定が完了します。 4.ほかのパラメーターの設定方法は実際バッテリー容量設定方法と同じです。 すべて項目の設定が完了後、 ボタンを押して、数値を保存して、メイン画面 に戻ります。 液晶画面の休眠状態および点灯状態 1.採集モジュールに通している電流が低い時（<100ma）、液晶画面が休眠状態に なり、バックライトが消えます。この状態で、任意のボタンを押して、液晶画面 が10秒点灯しています。バッテリーが充放電している時、バックライトが点灯し 続けます。 2.バッテリーモニターの自己消耗が少ないため、使用しない時も接続したままで 大丈夫です。 バックライトをオン/オフ バッテリー充電中、LCD画面のバックライトはゆっくり点滅します。バックライ ト機能をオフにするには、ボタンを長押して、バックライトをオン/オフに切り 替えることができます。...
- Page 17 問題解決 負荷と接続すると、バックライトが点滅します。その場合、b-側とｐ-側の配線 が逆に接続されているかチェックしてください。 バッテリー電圧が低い場合、バッテリーモニターがスリップモードに入ります 。液晶画面のバックライタは消灯します。その際、任意のボタンを押して、バ ックライトが10秒点灯し続けます。 電流が頻繁的に変える場合、データーの精度にエラーが出るかもしれません。 精度に影響があります。精度が正しくない場合、バッテリーを満充電させて、 モニターはバッテリー容量を100％と識別させていただきます。 充/放電中、バッテリーモニターが動作して、実際バッテリー容量を示します。 仕様書 説明 パラメーター 動作電圧 10.0 - 120.0 V 自己消耗電流 10.0 - 15.0 mA スタンバイ時の消費電流 1.0 - 2.0 mA 電圧精度 ±1.0 % 容量精度 ±1.0 % バックライトの消費電流 100ma プリセット容量値 0.1 - 9999.0 Ah 温度範囲...
- Page 18 RENOGY.COM Renogy reserves the right to change the contents of this manual without notice. 2775 E Philadelphia St, Ontario, CA 91761, USA 909-287-7111 www.renogy.com support@renogy.com 苏州高新区科技城培源路1号5号楼-4 400-6636-695 https://www.renogy.cn support@renogy.cn https://www.renogy.jp supportjp@renogy.com https://ca.renogy.com supportca@renogy.com https://au.renogy.com supportau@renogy.com https://uk.renogy.com supportuk@renogy.com https://de.renogy.com supportde@renogy.com...
