Montageanleitung

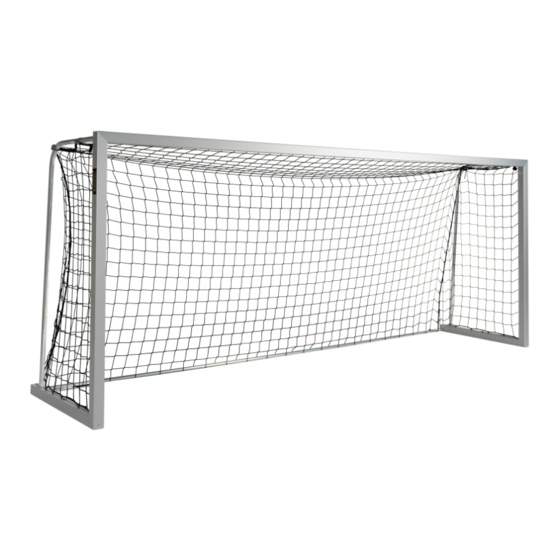

5,00 x 2,00 m - Jugendfußballtor

Art.-Nr.: 2585000

Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben. Damit Sie

viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für

Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese

Anleitung vollständig durch, bevor Sie mit der Montage bzw. Nutzung beginnen.

1. Lieferumfang:

Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit, bevor Sie mit

dem Aufbau beginnen.

Die angegebenen Mengen in den Stücklisten beziehen sich auf 1 Stück Tor. Bei

paarweiser Lieferung ist jeweils die doppelte Menge enthalten.

Das Tor ist mit zwei verschiedenen Bodenrohren erhältlich. Die Montage-anleitung

gilt für beide Varianten (Unterschiede siehe Punkt 8.1 und 8.2).

Nutzen Sie die nachfolgende Übersichtszeichnung als Hilfestellung bei der Montage.

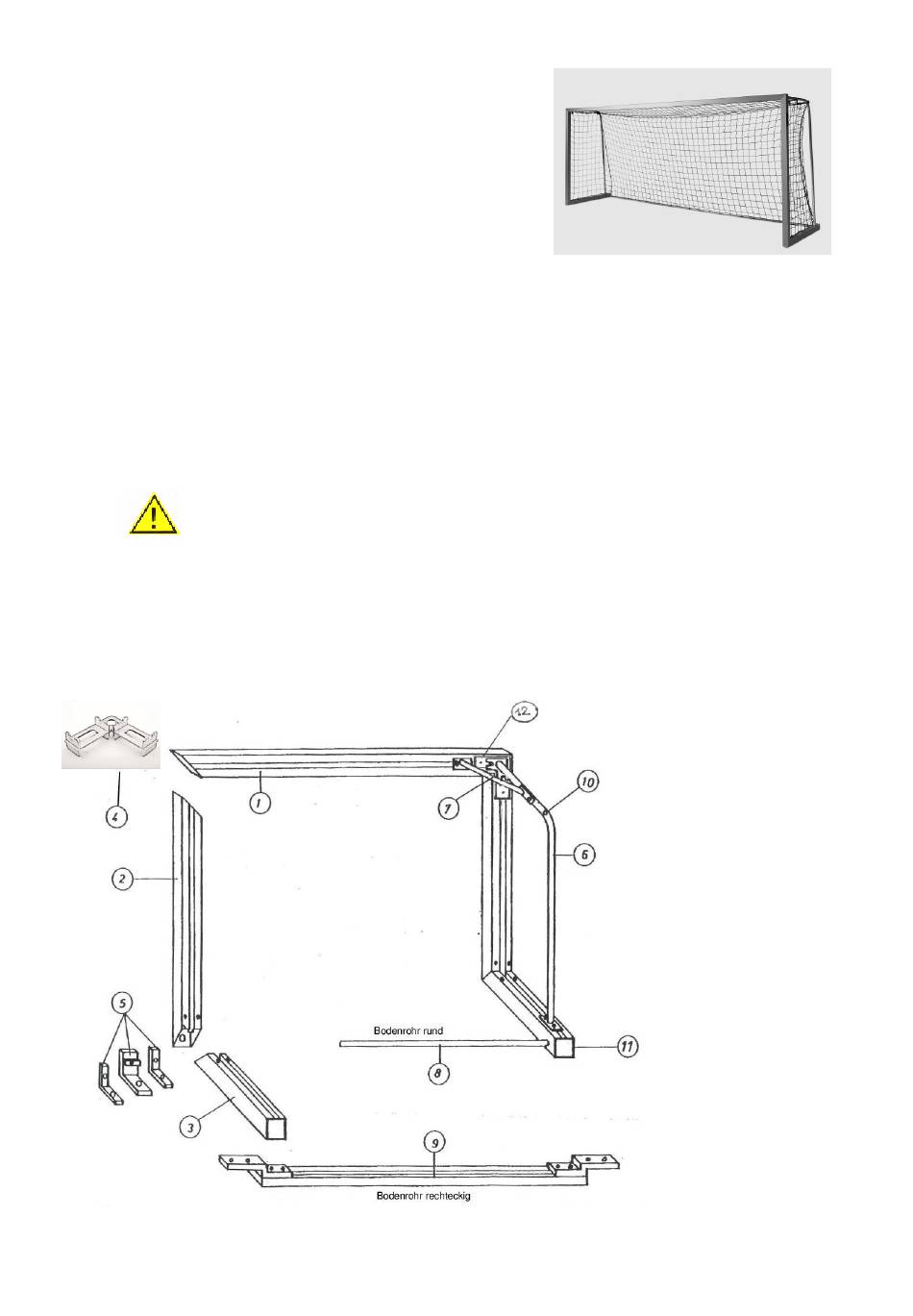

2. Übersichtszeichnung:

Bezeichnung Einzelteile:

1 = Latte

2 = Pfosten

3 = Bodenholm

4 = Stahl-Eckverbinder

5 = Verbindungswinkel schmal + breit

6 = Netzbügel

7 = Netzbügelstrebe

8 = Bodenrohr, rund

(Art.-Nr.: 1209)

9 = Bodenrohr, rechteckig

(Art.-Nr.: 1219)

10 = Bohrung für Netzseilbefestigung

11 = Bodenholm-Verschlusskappe

12 = Stahl-Winkel außen

Need help?

Do you have a question about the 2585000 and is the answer not in the manual?

Questions and answers

Summary of Contents for Sport-thieme 2585000

Page 1 5,00 x 2,00 m - Jugendfußballtor Art.-Nr.: 2585000 Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
Page 2 3.1. Inhalt gesamt Art.-Nr. 2585000 - Tor mit rundem Bodenrohr: Stück Beschreibung Latte, Profil 80 x 80 mm Pfosten, Profil 80 x 80 mm Bodenholm, Profil 80 x 80 mm, mit Bohrung zur Bodenverankerung Ø 25 mm Netzbügel 1 x links, 1x rechts Netzbügelstrebe...
Page 3 4. Vorbereitung für die Montage des Tores: Wir empfehlen die Montage auf dem Rasen oder einer geeigneten Unterlage vorzu- nehmen, damit die Profile nicht zerkratzen! Zum Schutz der Hände empfiehlt es sich unter Umständen während der Montage Handschuhe zu tragen. Zur Montage werden folgende Werkzeuge/Hilfsmittel benötigt: 1 Ring-/Maulschlüssel 10 mm 1 Ring-/Maulschlüssel 13 mm...
Page 4 Im nächsten Montageschritt die Pfosten mit der Nut nach oben zeigend flach hinlegen. Jeweils den Bodenholm mit den vormontierten Verbindungswinkeln auf einen Pfosten stecken, sodass die Gehrungen dicht aneinander liegen (siehe Foto unten links). Dabei die Bohrungen in Pfosten und Verbindungswinkel deckungsgleich ausrichten. Jeweils in der Innenecke durch die Bohrungen 2 Stck.
Page 5 6. Montage Eckverbindung Latte/Pfosten: Die Latte und die Pfosten mit dem bereits angeschraubtem Bodenholm flach auf den Boden legen, sodass die Nut nach oben zeigt und die Gehrungen an Latte und Pfosten zueinander zeigen. Dann für jede Eckverbindung 4 Stck. Aufsteckplatten auf den Stahl-Eckverbinder stecken (siehe 1.
Page 6 7. Montage Netzbügel: Netzbügel an jeder Seite auf die Ecke der Latte-/Pfosten- Konstruktion stellen, sodass die Bohrungen im Stahl-Winkel mit den Schlitzen im Netzbügel deckungsgleich übereinander liegen (linke und rechte Seite beachten). Dann je Netzbügel 2 Stck. Unterlegscheiben Ø 8,4 mm, DIN 9021 auf 2 Stck. Sechs- kantschrauben M8 x 60mm, DIN 931 aufstecken und den Netzbügel am Stahl-Win- kel lose befestigen (siehe Fotos unten links und rechts).
Page 7 8.1 Montage rundes Bodenrohr und Verschlusskappen: Das runde Bodenrohr zwischen die offenen Seiten der Bodenholme legen (siehe Foto unten links). 2 Stck. Unterlegscheiben Ø 8,4 mm DIN 933 auf 2 Stck. Sechskantschrauben M8 x 20, DIN 933 stecken und diese von der Innenseite des Bodenholms an jeder Seite in das Bodenrohr einschrauben und fest anziehen (siehe Foto unten rechts).
Page 8 Montage rechteckiges Bodenrohr und Verschlusskappen: Zuerst in die Nut der beiden Bodenholme jeweils 2 Stck. Einsteckmuttern 20 mm, Gewinde M8 einschieben. Dann die Verschlusskappen in die offenen Enden der Bodenholme stecken. Die Kunststoffstege der Verschlusskappe durch die werkseitig angebrach- ten Bohrungen im Holm mit einem 1,5 mm Bohrer aufbohren. Danach die Stecker- stifte mit einem Hammer/Gummihammer eintreiben (siehe Fotos links und rechts).
Page 9 9. Montage Netzbügelstrebe: Die Netzbügelstreben an der Latte und Netzbügel aufsetzen. Die an der Latte vormontierte Einsteckmutter unter die Bohrung der Strebe schieben und jede Strebe mit 1 Stck. Sicherungs-Zylinderschraube M6 x 20, DIN 912 und Unterlegscheibe Ø 7,4 mm, DIN 9021 an der Einsteckmutter in der Latte lose befestigen (siehe 1.
Page 10 Im Bereich Eckbereich Latte/Posten die orangenen Netzhalter durch die Bohrungen in den Stahl-Winkeln stecken und in die Nut eindrehen. Die Spannleine durch jede Masche des Netzes führen und an den Außenseiten am Netzbügel festknoten, ggf. durch Die Bohrung im Netzbügel führen. Die Demontage des Netzhalters erfolgt ebenfalls durch eine 90°-Drehung.
Page 11: Assembly Instruction
Assembly instruction 5.00 x 2.00 m – Junior Soccer goal Cat. - no.: 2585000 Thanks for choosing Sport-Thieme equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly. 1. Scope of delivery: Please check the following content before assembly.
Page 12 3.1 Total content for cat. - no.: 2585000 - goal with round ground tube: Piece Description Crossbar, profile 80 x 80 mm Upright, profile 80 x 80 mm Ground bar, profile 80 x 80 mm, with holes for ground fixing, Ø 25 mm...
Page 13 4. Preparation for assembly: We recommend to assemble the goal on the grass or on a suitable surface to avoid damages of the profiles! It is recommended to wear gloves maybe to protect the hands. The following tools are necessary: 1 wrench/ring spanner 13 mm 1 wrench/ring spanner 10 mm 1 mallet/hammer...
Page 14 Lay uprights on the ground with groove facing upwards. Stick ground bars with mounted angles in uprights so that mitres are nearly joining (see picture bottom left). Adjust holes of uprights and connection angles. Screw through holes in the internal corner 2 hexagon socket screws M8 x 16, DIN into the angles (see picture bottom right).
Page 15 6. Assembly of corner crossbar/uprights: Lay crossbar and uprights together with ground bar on the ground, groove facing upwards and mitres joining at crossbar and upright. Stick 4 steel plates on each steel corner joint (see 1 picture bottom left). Push at each crossbar’s and upright end 1 nut 20 mm, thread M6 into the groove (see picture bottom right).
Page 16 7. Assembly of net hoops: Place net hoops on the corner of crossbar/upright construction. Adjust holes of steel angles with grooves in the net hoops (consider left and right side). Then stick 2 washers Ø 8.4 mm, DIN 9021 on 2 hexagon screws M8 x 60mm, DIN 931 and fix net hoop at steel angle (see pictures bottom left and right).
Page 17 Assembly of round ground tube and caps: Lay round ground tube between ground bars (see picture bottom left). Stick 2 washers Ø 8.4 mm DIN 933 on 2 hexagon socket screws M8 x 20, DIN 933 and screw them from the inside into the ground tube (see picture bottom right).
Page 18 Assembly of rectangular ground tube and caps: At first push 2 nuts 20 mm, thread M8 into the groove of each ground bar. Then stick caps in the open ends of ground bars. Bore them with drill 1.5 mm through the holes provided in the ground bars.
Page 19 9. Assembly of net hoop braces: Set braces on crossbar and net hoops. Push the nuts provided in the crossbar below the holes of the braces and fix each brace at the nuts of crossbar with hexagon socket screws M6 x 20, DIN 912 and washers Ø 7.4 mm, DIN 9021 (see 1 picture bottom right).
Page 20 Pull the cord through each net meshes and fix it on both net hoops, if necessary lead it through the bore in the net hoop. Dismantling of the net is also done by rotation of the net holders through 90 degrees. 11.
