Sport-thieme 2584209/12/25/38 Assembly Instruction Manual

Small training goal

Hide thumbs

page of 16

/ 16
Bookmarks

Available languages

Quick Links

Download this manual

Montageanleitung

Mini - Trainingstor

1,20 x 0,80 m Art.-Nr.:

2584209/12/25/38,

2618803/13/29/32

Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben. Damit Sie

viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für

Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte

diese Anleitung vollständig durch, bevor Sie mit der Montage bzw. Nutzung beginnen.

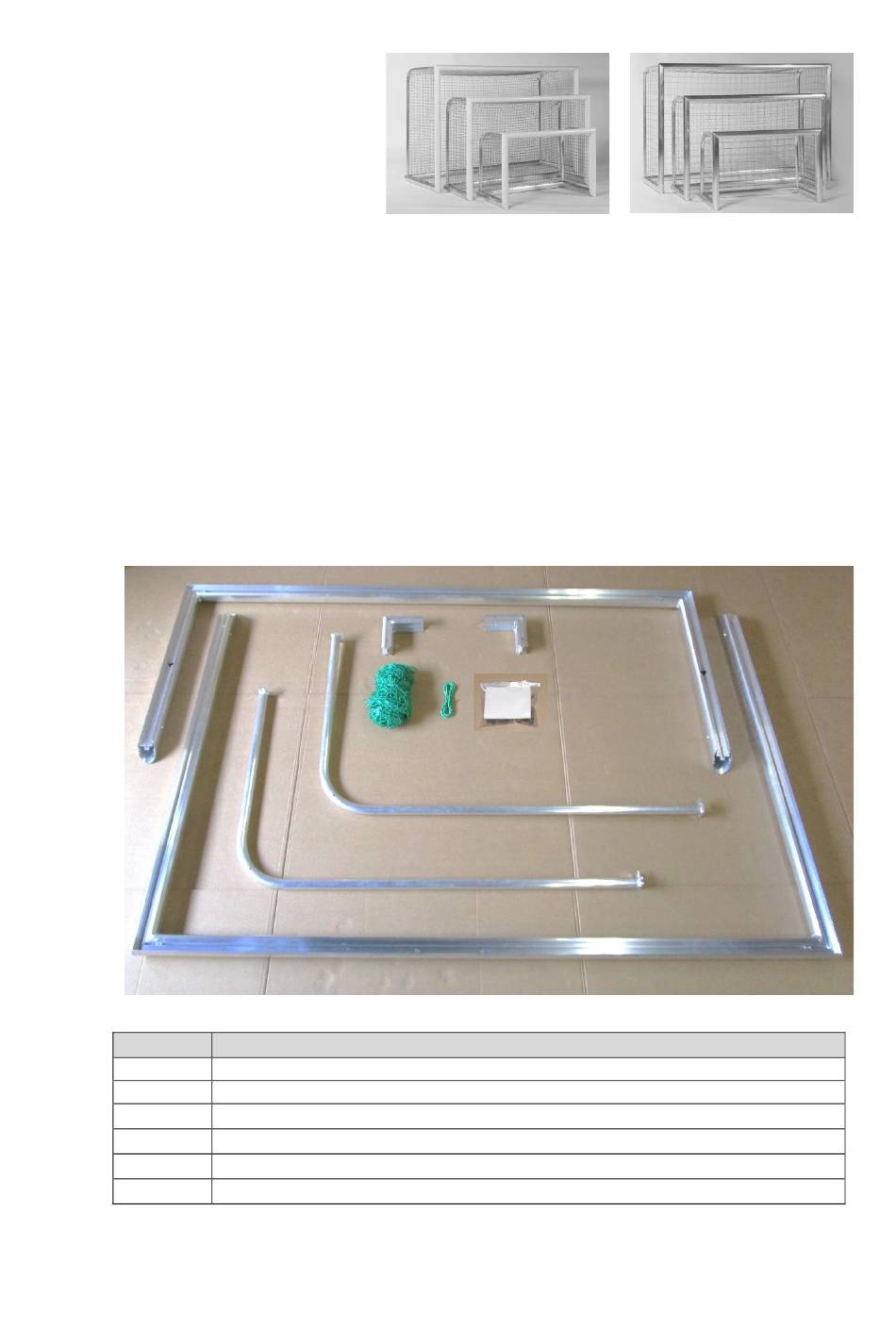

Lieferumfang:

Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit, bevor Sie

mit dem Aufbau beginnen.

Die in der Montageanleitung abgebildeten Profile und Netze sind nur Beispiele.

Farbe und Maschenweite können von denen der gelieferten Produkte abweichen.

Stück

Beschreibung

Latte-/Pfostenkonstruktion, verschweißt

Bodenrahmenkonstruktion, verschweißt, mit Bohrungen in den Holmen

Netzbügel, jeweils 1x linke und 1 x rechte Seite

Alu-Eckverbinder

Netz mit Befestigungsschnur

Zubehörbeutel
