Sport-thieme 2774826 Assembly Instruction Manual

Small pitch goal with welded mitres
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Montageanleitung Kleinfeldtor
>transportabel<
mit verschweißten Gehrungen
3,00 x 2,00m
Art.-Nr.: 2774826
Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben. Damit Sie viel
Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre
Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung
vollständig durch, bevor Sie mit der Montage bzw. Nutzung beginnen.
1. Lieferumfang:
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit dem
Aufbau beginnen.

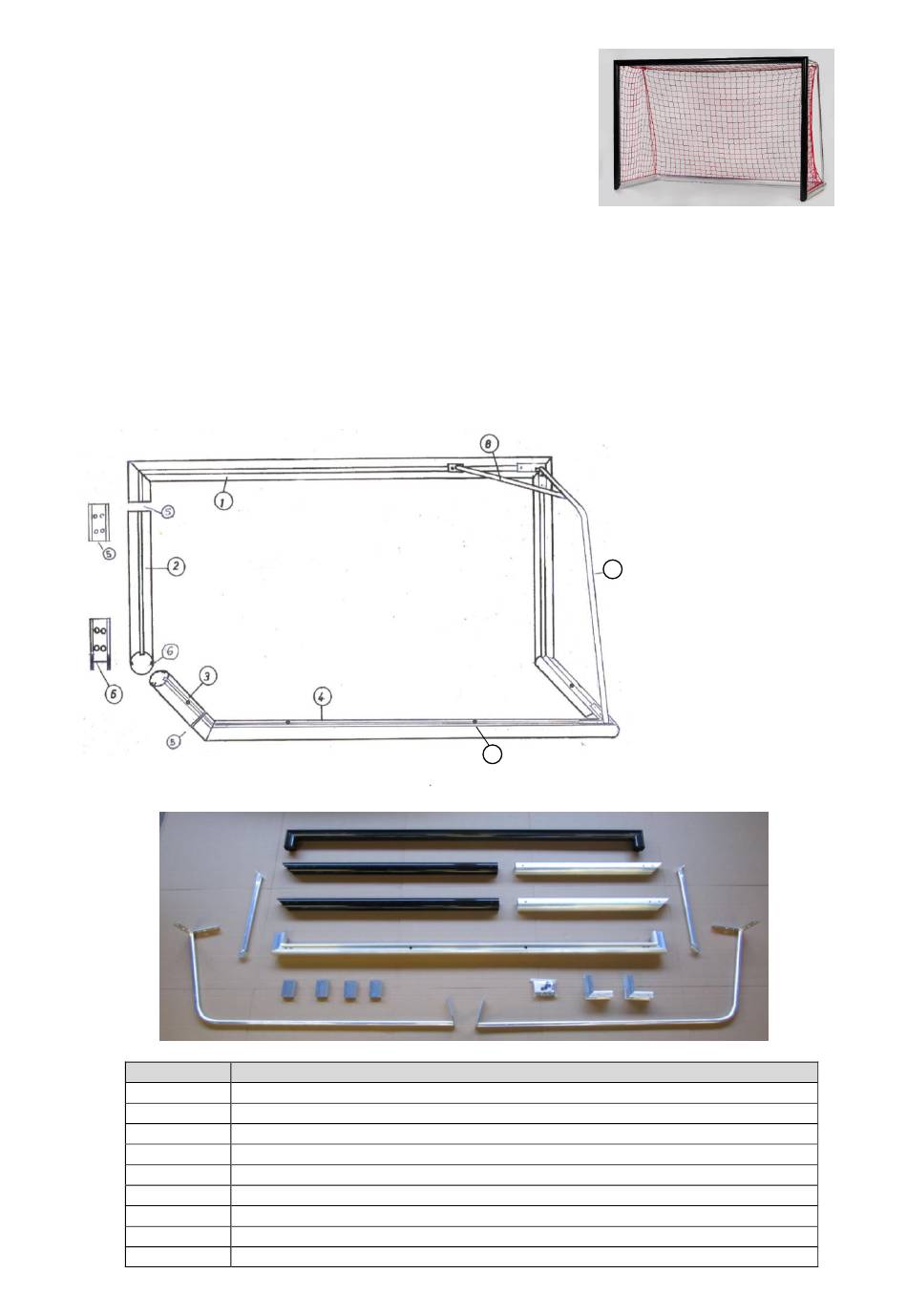

2. Übersichtszeichnung:
3. Inhalt gesamt:
Stück
Beschreibung
1
Latte, Länge 3.220 mm (ohne Bohrung)
2
Pfosten, Länge1.900 mm (ohne Bohrung)
2
Bodenholm (mit 1 Bohrungen)
1
Bodenrohr (mit 2 Bohrungen)
2
Netzbügel
2
Netzbügelstrebe
4
Verbinder Latte/Pfosten und Bodenholm/Bodenrohr
2
Verbinder Pfosten/Bodenholm
1
Zubehörbeutel
7
9
1
Bezeichnung Einzelteile:
1 = Latte
2 = Pfosten
3 = Bodenholm
4 = Bodenrohr
5 = Verbinder Latte/Pfosten
und Bodenholm-/rohr
6 = Verbinder
Bodenholm/Pfosten
7 = Netzbügel
8 = Netzbügelstrebe
9 = Bohrung für
Bodenverankerung

Advertisement

loading
Need help?

Need help?

Do you have a question about the 2774826 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sport-thieme 2774826

Summary of Contents for Sport-thieme 2774826

  • Page 1 3,00 x 2,00m Art.-Nr.: 2774826 Vielen Dank, dass Sie sich für ein Sport-Thieme - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
  • Page 2 Inhalt Zubehörbeutel: Stück Beschreibung Netzhalter schwarz Netzhalter orange Sicherungs-Senkschraube mit Innensechskant DIN 7991, M8 x 20mm Sicherungs-Zylinderschraube DIN 912, M6 x 20mm Sechskant-Schraube DIN 933, M8 x 25mm Zylinder-Schraube DIN 912, M6 x 50mm Selbstsichernde Hutmutter, DIN 986, M6 Unterlegscheibe DIN 9021, Ø 7,4mm Einsteckmutter Länge 20mm, Gewinde M8 Federring DIN 127, A8 Kunststoffkappe Ø...
  • Page 3 5. Montage Verbinder Latte/Pfosten: Die Latte und die beiden Pfosten so auf den Boden legen, dass die Nut jeweils nach oben zeigt. Die geraden Pfostenenden müssen zur Latte zeigen. In der Nut der Latte sind bereits 6 Stck. Einsteckmuttern zur späteren Befestigung von Netzbügel und Netzbügelstreben vorhanden.
  • Page 4 Verbinder in die Stutzen der Latte einschieben, sodass die Bohrungen in Latte und Verbindern deckungsgleich sind. Dann jeweils seitlich 2 Stck. Sicherungs-Senk- schrauben DIN 7991, M8 x 20mm durch die Bohrungen in die Verbinder lose einschrauben. Danach die Pfosten auf die Verbinder stecken und seitlich jeweils 2 Stck. Sicherungs- Senkschrauben DIN 7991, M8 x 20mm durch die Bohrungen in die Verbinder ein- schrauben, Stöße dicht aneinander schieben, ausrichten, ggf.
  • Page 5 6. Montage Bodenholm/Bodenrohr: Das Bodenrohr und die beiden Bodenholme so auf den Boden legen, dass die Nut jeweils nach oben zeigt. Die geraden Bodenholmenden müssen zum Bodenrohr zeigen. Über beide Bohrungen des Bodenrohres jeweils 2 Stck. Einsteckmuttern Länge 20mm, M8 in die Profilnut in Richtung der Bodenrahmenecken einschieben.
  • Page 6 Hinweis: Aus Gründen der Stabilität wurde bei dieser Konstruktion mit sehr geringen Toleranzen gearbeitet. Wir empfehlen daher (falls erforderlich) bei der Montage der Verbindungen im Bereich der Profilnut eine Schraubzwinge aufzusetzen, diese vorsichtig leicht anzuziehen und dann den Verbinder einzuschieben (siehe Foto rechts). Die Profile durch Zwischenlage vor dem Verkratzen schützen.
  • Page 7 Zwischenstand Montage: Tor aufstellen. Gesamte Torkonstruktion ausrichten, ggf. nach- justieren und alle noch losen Schraubverbindungen fest anziehen. 10. Montage des Netzes: Das Netz ist nicht im Lieferumfang enthalten. Stellen Sie zunächst sicher, dass die Profilnut am Tor an allen Stellen von Schmutz, Verpackungsmaterialien oder sonstigen Fremdkörpern befreit ist, sodass die Netz- montage ungehindert erfolgen kann.
  • Page 8 Diese Bohrungen dienen zur Fixierung der vorgeschriebenen Bodenverankerung des Tores. Hierzu sind, je nach Untergrund, verschiedene Systeme im Handel erhältlich (siehe Sport-Thieme-Zubehör). Bodenverankerungen gehören nicht zum Lieferumfang des Tores. Die Verwendung des Tores ohne entsprechende Verankerung erfolgt auf eigene Gefahr. Sollten Sie kein Verankerungssystem verwenden, so sind beide Bohrungen aus Sicherheitsgründen mit den mitgelieferten Kunststoffkappen zu...

  • Page 9: Scope Of Delivery

    3,00 x 2,00m Cat.- nr.: 2774826 Thanks for choosing Sport-Thieme equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly. 1. Scope of delivery: Please check the following content before assembly.

  • Page 10: Preparation For Assembly

    Accessories: Piece Description Net holder-black Net holder-orange Hexagon socket countersunk flat head screw DIN 7991, M8 x 20mm Hexagon socket head cap screw DIN 912, M6 x 20mm Hexagon socket screw DIN 933, M8 x 25mm Socket head cap screw DIN 912, M6 x 50mm Self-locking cap nut DIN 986, M6 Washer DIN 9021, Ø...
  • Page 11 5. Assembly of joints crossbar/uprights: Lay crossbar and uprights on the ground, groove facing upwards and straight uprights’ ends facing to the crossbar. To fix net hoops and net hoop braces 6 nuts are already provided in the crossbar. Push them in the goal corners, at first from the outside 2 nuts M8, length 20 mm and then 1 nut M6, length 20mm.
  • Page 12 Push joints into the plates of the crossbar and screw at each side 2 hexagon socket countersunk flat head screws DIN 7991, M8 x 20mm through holes of joints and crossbar. Then stick uprights on joints and screw 2 hexagon socket countersunk flat head screws DIN 7991, M8 x 20mm into the joints.
  • Page 13 6. Assembly of joints ground bar/ground tube: Put ground tube (with 2 holes) and both ground bars (with 1 hole) on the ground, grooves facing upwards and straight ends of ground bars facing to the ground tube. Slide 2 nuts length 20mm, M8 (through each of the 2 borings on ground tube) inside the groove towards both corners of ground frame.
  • Page 14 Note: For stability reasons this execution is constructed with small tolerances. Therefore we recommend to use a screw clamp (if necessary) when mounting the joints (see right picture). 8. Assembly of net hoops: Set fixing plates of net hoops on the corners of the goal frame (consider left and right side, see picture bottom left).
  • Page 15 Current state of assembly: Erect the goal. Adjust total goal construction and tighten all screws. 10. Assembly oft he net: The net is not part of the delivery. Make sure that the groove of the goal is clean and all packing material or other material is removed so that the assembly is possible without any problems.
  • Page 16 The ground bars are equipped with holes of 25 mm which serve to fix the special anchoring system for the goal. Different systems for the ground fixing are available (see Sport-Thieme accessories). The anchoring system is not part of the delivery. The use of the goal without corresponding anchoring system is at your own risk! If you do not use any anchoring system close holes with the supplied caps for safety reasons.
