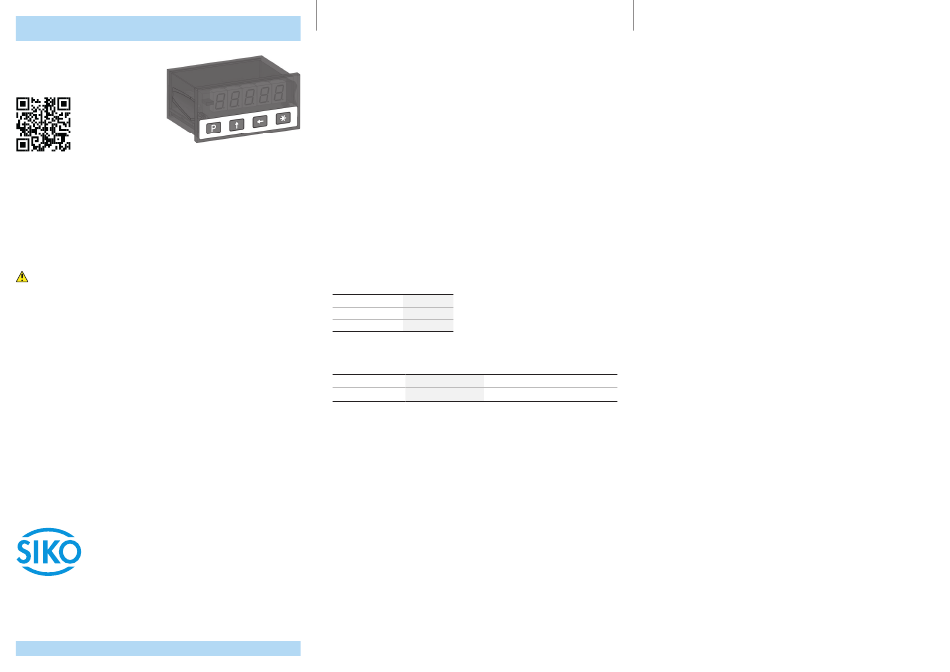

Kurzanleitung

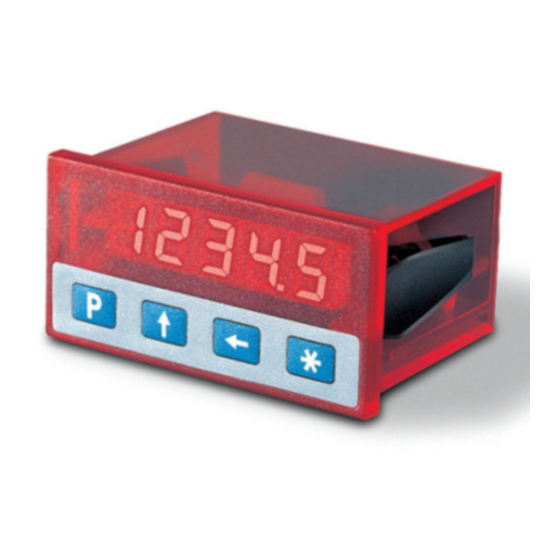

MA561
Messanzeige
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/ma561
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass die Magnet-
bandanzeige richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2
Telefon: + 49 7661 394-0
79256 Buchenbach
Telefax: + 49 7661 394-388
www.siko-global.com
Service: support@siko.de
MA561 · Datum 03.04.2017 · Art. Nr. 88585 · Änd. Stand 264/16
Montage Magnetbandanzeige
Für den Schalttafeleinbau gelten empfohlene Abmessungen entsprechend IEC
61554.
Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf die Magnetbandanzeige oder dessen Anschlussleitung einwirken können!
• Nur geschirmtes Kabel verwenden. Den Kabelschirm beidseitig auflegen.
Litzenquerschnitt der Leitungen 0.14 ... 0.5 mm².
• Die Verdrahtung von Abschirmung und Masse (GND) muss sternförmig und
großflächig erfolgen.
• Leitungsführungen parallel zu Energieleitungen vermeiden. Schirmbleche
oder metallisierte Gehäuse verwenden.
• Schützspulen müssen mit Funkenlöschgliedern beschaltet sein.
Anschluss Sensor
Der Anschluss des Sensors an die MA561 erfolgt über eine 8-polige Buchse. Die
Montage des Sensors sowie die Verlegung des Sensorkabels wird in der Benut-
zerinformation zum Sensor MSA erläutert.
Anschlussbelegung
Signal
PIN
CAL
1
+UB
2
GND
3
Technische Daten
Elektrische Daten
Ergänzung
Betriebsspannung
10 ... 30 V DC
Stromaufnahme
<50 mA
bei 24 V DC
