Siko MA508 Quick Start Manual

Kurzanleitung

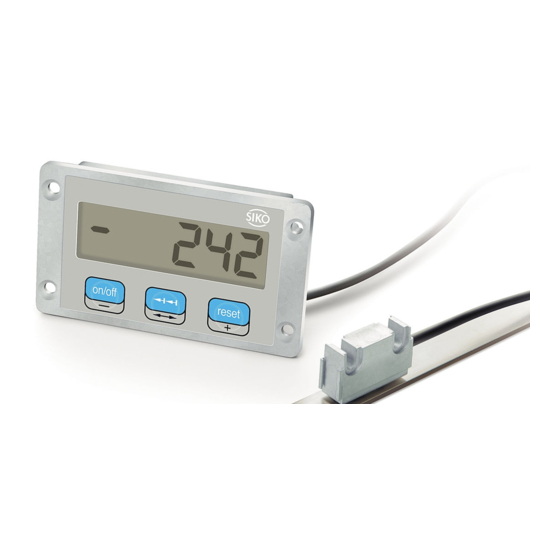

MA508
Messanzeige
Ausführlichere Dokumentationen unter
http://www.siko-global.com/de-de/service-downloads/download-produkte
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Benutzerinformation versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass die Messan-
zeige richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2 Telefon: + 49 7661 394-0
79256 Buchenbach Telefax: + 49 7661 394-388
www.siko-global.com Service: support@siko.de
MA508 · Datum 23.05.2017 · Art. Nr. 89052 · Änd. Stand 304/16

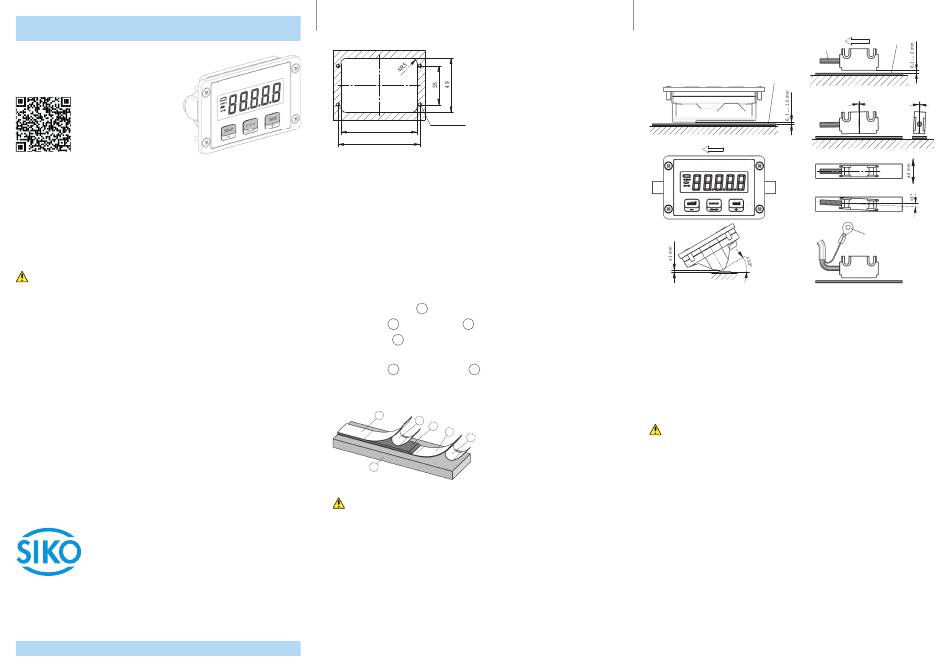

Montage Messanzeige
Für den Schalttafeleinbau gelten empfohlene Abmessungen:
für Gewinde M3
69
74
Montage Magnetsensor
Der Sensor erfasst die inkrementale Weginformation des Magnetbandes
MB500/1.
Der Magnetsensor Bauform L, kann durch zwei beiliegenden Schrauben über die
ø3.5 mm Durchgangslöcher befestigt werden. Anzugsmoment = 0.25 Nm.
Montage Magnetband
Das Magnetband muss plan zur Montagefläche bzw. der zu messenden Strecke
aufgeklebt werden. Welligkeiten verschlechtern die Messgenauigkeit.
Montageschritte:
• Befestigungsfläche sorgfältig reinigen.
1
• Schutzfolie 2 des Klebebandes 3 entfernen.
• Magnetband aufkleben.
4
• Magnetbandoberfläche sorgfältig reinigen.
• Schutzfolie 6 des Abdeckbandes 5 entfernen.
• Abdeckband aufkleben (an beiden Enden leicht überlappen lassen).
• Überlappende Enden des Abdeckbandes gegen Ablösen sichern.
5
6
4
3
2
1
Achtung!
Die Toleranz- und Abstandsmaße müssen über die gesamte Messstrecke einge-
halten werden.
Kabelabgangs-
richtung
aktive Seite
Abstand Sensor/Magnetband
Verfahrrichtung
positive Zählrichtung
Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf die Messanzeige oder dessen Anschlussleitung einwirken können!
• Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Schirmbleche oder metallisierte Gehäuse verwen-
den.
Anschluss Spannungsversorgung
Die Spannungsversorgung erfolgt über eine interne Batterie.
Vorsicht
Sobald die Batteriespannung einen definierten Schwellenwert unterschrei-
tet, wird dies in der Anzeige durch ein Symbol signalisiert. In diesem Stadium
ist die Funktion der Messanzeige über einen begrenzten Zeitraum gewährleis-
tet, jedoch sollte baldmöglichst ein Austausch der Batterie bei SIKO vorgenom-
men werden.
Verfahrrichtung
positive Zählrichtung
aktive Seite
<3°
<1°
Maximale Fluchtungsfehler
PE-Anschluss (Kabelschuh
für M3, nur bei Sensorka-
bellänge >0.3 m)
