Intercoax ECP-101T Installation Manual

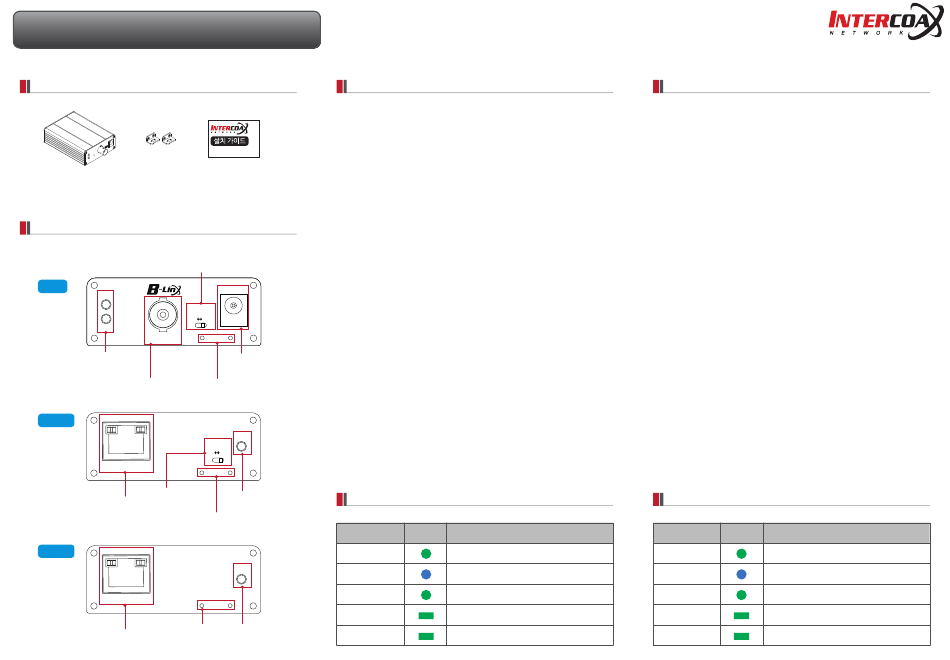

ECP-101T/R 설치 가이드 / Installation Guide
구성품 / Package Contents
ECP-101T / 101R 브라켓
Bracket Installation Guide
제품 각 부분의 명칭 / Hardware Overview
Data Rate 스위치
Data Rate Switch
Left
ACT
Data Rate
10M 100M
LINK
NO ANALOG
Bracket
CAMERA
상태 표시등
Status LED indicator
BNC 커넥터
브라켓 홀
BNC connector Bracket Hole
LINK/ACT PoE
Tx_Right
PoE
ON
Ethernet
Bracket
PoE 스위치
RJ45 PoE Switch
브라켓 홀
Bracket Hole
Rx_Right
LINK/ACT PoC
Ethernet
Bracket
브라켓 홀
RJ45
Bracket Hole
제품 설치 가이드
1. 별도의 IP 설정이 필요 없이 자동으로 카메라에 IP를 부여하는 경우(DHCP 등)를
제외하고, 카메라 제조사 설명서를 참조하여 카메라에 IP주소를 설정해 둡니다.
2. ECP-101T(송신기)와 ECP-101R(수신기)의 Data Rate(10M/100M)를
동일하게 맞춥니다.
3. 카메라에 전원을 공급하기 위해 ECP-101T(송신기)의 PoE 스위치를 ON
위치로 합니다.
설치 가이드
* 카메라 대신 PC와 같은 장치를 사용할 경우, PoE 스위치를 OFF 위치로 합니다.
4. 동축케이블의 BNC커넥터를 ECP-101T(송신기) 와 ECP-101R(수신기)에 각각
연결합니다.
5. 56V 전원 어댑터를 ECP-101R(수신기)에 먼저 연결한 후 AC 전원 콘센트에
연결합니다.
* 케이블의 종류 및 상태, PoE 카메라의 소비전력(W) 등에 따라 실제 연결
가능한 총 거리가 줄어들 수 있습니다.
6. ECP 제품이 문제없이 연결된 경우, PWR/BNC LINK LED가 켜진 것을
확인합니다.
56V DC
7. 동봉된 브라켓을 ECP-101T(송신기) /101R(수신기)에 부착한 후 전체 제품이
움직이지 않도록 잘 고정합니다.
8. 준비된 UTP케이블(랜선)을 이용하여 작동 중인 NVR과 ECP-101R(수신기)을
먼저 연결하고, 이후 카메라와 ECP-101T(송신기)를 연결합니다.
9. 인터페이스의 ACT / LINK LED 및 BNC 인터페이스의 ACT LED가 깜박임을
DC 전원 어댑터
확인합니다.
DC Power Jack
* ECP-101T(송신기)/101R (수신기)두 제품은 BNC커넥터를 통해 데이터와 전원을
함께 전송합니다. ECP-101R(수신기)은 아답터 및 PoE 스위치 장치(PoE+PD
적용)를 통해 전원을 공급 받을 수 있습니다. 단, 안정적인 카메라 동작을 위해
56VDC 아답터 사용을 권장합니다. (PoE 스위치 장치와 아답터를 동시에 사용하여
전원 공급 시 아답터 전원을 우선적으로 사용하여 전원이 공급됩니다.)
* 노트북 컴퓨터 등을 NVR쪽 ECP-101R(수신기)에 연결하여 전 구간의 통신 상태를
PWR
확인하기 위한 Ping 테스트를 권장합니다.
OFF
10. NVR에 연결된 모니터를 통해 각 카메라의 영상이 잘 나오는지 확인합니다.
상태 표시등 정보
전원 LED
Power LED
표시
PWR
PWR
LINK
ACT
LINK / ACT
전원 LED
PoE / PoC
Power LED
색상 기능
56V DC 연결됨
BNC 포트를 통해 ECP 제품들이 연결됨
데이터 전송 시 깜빡임 [BNC 라인]
데이터 전송 시 깜빡임[Ethernet 라인]
PoE 전원 공급 상태 / PoC 전원 공급 상태
Product I nstallation Guide
1. Other than automatic IP setting (i.e. DHCP), set the IP address on the
camera following the camera manufacturer's manual.
2. Set the Data Rate (10M / 100M) of the ECP-101T (transmitter) and the
ECP-101R (receiver) to the same.
3. Set ON the PoE switch of ECP-101T (transmitter) to supply power to the
camera.
* IF use a device such as a PC instead of a camera, set the PoE switch to
the OFF position.
4. Connect BNC connectors of coaxial cable to each ECP-101T (Tx)and
ECP-101R(Rx).
5. Connect 56V DC power to ECP-101R(Rx) first and then to AC outlet.
* The total distance may vary with the type and condition of cables, and
power consumption of PoE camera.
6. When they are connected without any problem, PWR and BNC LINK LED
are on.
7. Adhere the brackets in the package to ECP-101T(Tx)/ECP-101R(Rx) and
then fix up the products.
8. Connect the UTP(LAN) cable between ECP-101R(Rx)and NVR first and
then between ECP-101T(Tx) and camera.
9. Make sure that the ACT/LINK LED on ethernet interface and ACT LED on
BNC interface are on and flickering.
* Both ECP-101T(Tx) and ECP-101R(Rx)send data and power together via
BNC connector and ECP-101R(Rx)can be powered by PoE Switch Device
(PoE+ PD Supported) but for safe working, it recommeded to use
56VDC Power supply on ECP-101R.(when using both PoE switch Device
and power supply at the same time, power supply works preferentially.)
* Ping test is recommended to confirm the whole network.
10. Check the video image on the monitor.
LED Indicators
Indicator Color Function
PWR 56V DC Link
LINK ECP-Product Link
ACT Data Act [BNC Line]
LINK / ACT Data Act [Ethernet Line]
PoE / PoC PoE Output On / Power over Coax On
