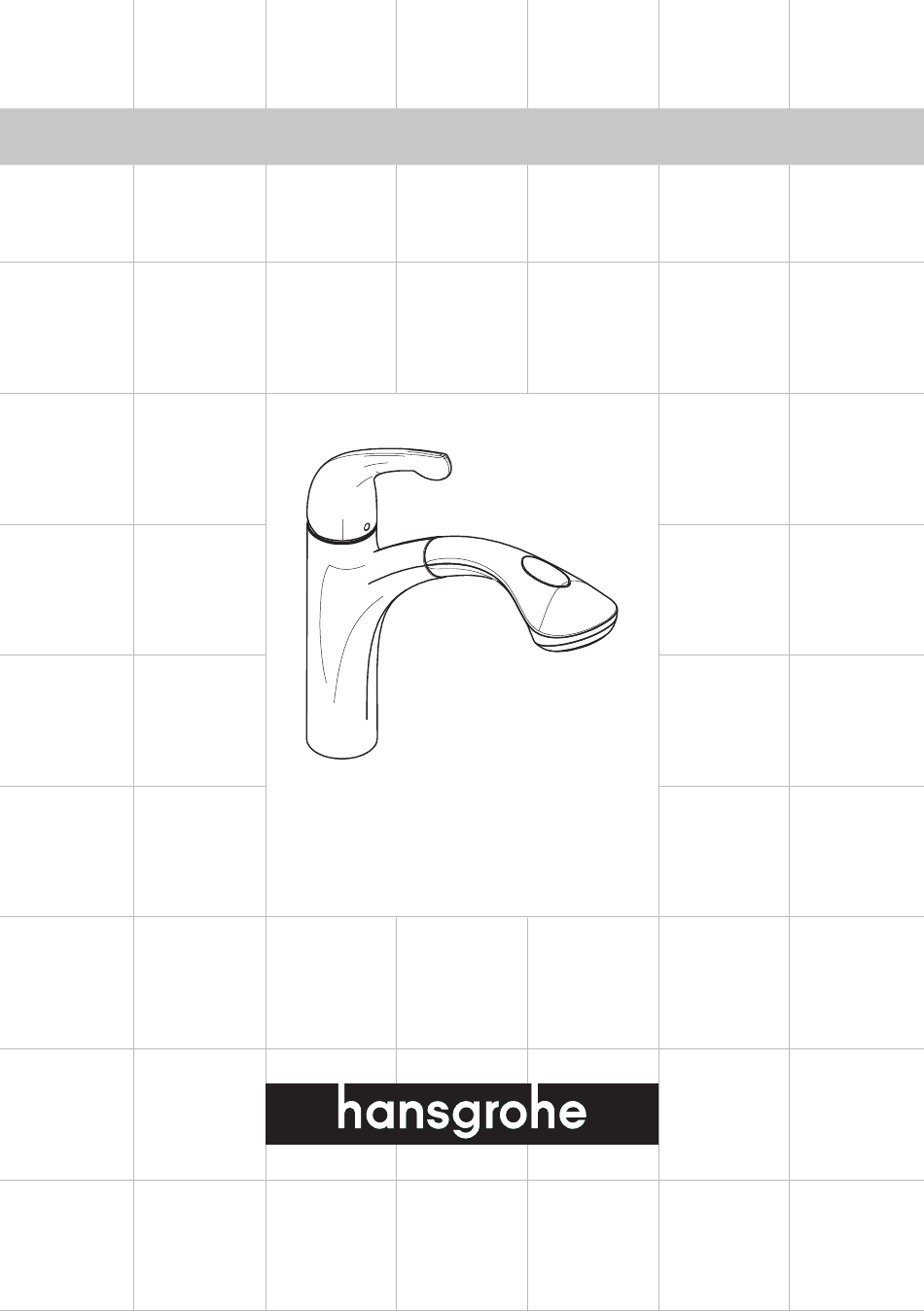

- Page 1 Installation Instructions / Warranty Allegro E 04076XX0...
-
Page 2: Technical Information
English Allegro E Lowrider Kitchen Faucet 04076XX0 Do not twist or kink the supply hoses! Technical information Installation considerations Recommended water pressure 14.7 - 7.5 psi • For best results, Hansgrohe Max. water pressure 147 psi recommends that this unit be Recommended hot water temp. -
Page 3: Installation
English Installation Position the faucet and sealing ring on the countertop. Install the plastic washer, fiber washer, friction washer, and mounting nut. Tighten the tensioning screws. If the countertop is thicker than 1 3/8", omit the plastic washer. < 1 3/8" >... - Page 4 English Install the hose weight. Pull out on the handspray. If the handspray does not retract smoothly, reposition the hose weight. Connect the hot and cold supply hoses to the stops using 3/8" compression fittings (included). Use two wrenches so that the hoses do not twist.
-
Page 5: Données Techniques
Français Allegro E Robinet de Cuisine Lowrider 04076XX0 �ssurez-vous qu’aucun des tuyaux n’est entortillé. Données techniques Pression d'eau recommandée 14.7 - 7.5 psi Pression d'eau maximum 147 psi Température recommandée d'eau chaude 120� - 140� F* Température maximum d'eau chaude 165�F* Dimension du trou dans la surface de 1 3/8"... - Page 6 Français Installation Placez l’anneau d’étanchéité et le robinet sur la surface de montage. Installez la rondelle de plastique, la rondelle en fibre, la rondelle de friction et l’écrou de montage. Si l’épaisseur du comptoir dépas- se 1 3/8 po (3,5 cm) omettez la rondelle de plastique.
- Page 7 Français Installez le contrepoids sur le tuyau. Tirez sur la douchette. Elle devrait coulisser facilement et se Elle devrait coulisser facilement et se Elle devrait coulisser facilement et se rétracter sans à-coups. Modifiez la position du contrepoids au Modifiez la position du contrepoids au Modifiez la position du contrepoids au besoin.
-
Page 8: Datos Tecnicos
Español Allegro E Mezclador para Cocina Lowrider 04076XX0 Datos tecnicos Presión recomendada en servicio 14.7 - 7.5 psi Presión en servicio max. 147 psi Temperatura recomendada del agua 120� - 140� F* caliente Temperatura del agua caliente max. 165�F* Tamaño del orificio en la superficie 1 3/8"... -
Page 9: Instalación Del Grifo
Español Instalación del grifo Coloque el aro de sellado y el grifo sobre la superficie de montaje. Instale la arandela plástica, la arandela de fibra, la arandela de fricción y la tuerca de fijación. Si el espesor de la mesada es superior a 1 3/8 pulg. -
Page 10: Instrucciones Para El Usuario
Español La instalación correcta del contrapeso de la manguera asegura que el rociador de mano se retraiga suavemente. Tire del rociador de mano. Debe moverse con facilidad y retraerse suavemente. Reposicione el contrapeso según sea necesario. Conecte las mangueras de suministro de agua caliente y fría a las alimentaciones de la red con accesorios de compresión de 3/8 pulg. -
Page 11: Replacement Parts
If the flow of water decreases, clean the filter. En cas de baisse du débit dévisser la douchette point et nettoyer le filtre. Si disminuye el caudal de agua, retire y limpie el filtro. Replacement parts 1 handle 95318XX0 nut cover 97995XX0 3 nut 97996000... - Page 12 Cleaning Recommendation for Hansgrohe Products Modern lavatory faucets, kitchen faucets, and showers consist of very different materials to comply with the needs of the market with regard to design and functionality. To avoid damage and returns, it is necessary to consider certain criteria when cleaning.
- Page 13 • Un nettoyage régulier peut prévenir la formation de dépôts calcaires. • Si vous utilisez des nettoyants en vaporisateur, vaporisez d’abord sur une éponge ou un chiffon. Ne vaporisez jamais di- Ne vaporisez jamais di- Ne vaporisez jamais di- rectement sur un robinet : des gouttelettes pourraient s’infiltrer dans les ouvertures et les interstices et endommager celui-ci. •...
-
Page 14: Limited Lifetime Consumer Warranty
Limited Lifetime Consumer Warranty This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”). This warranty is limited to Hansgrohe products which are purchased by a consumer in the United States after March 1, 1996, and installed in either the United States or Canada. - Page 15 Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclu- sion may not apply to you. This warranty gives you specific legal rights, and you may have other rights which vary from State to State.
- Page 16 Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004 Tel. 770-360-9880 • Fax 770-360-9887 www.hansgrohe-usa.com...
