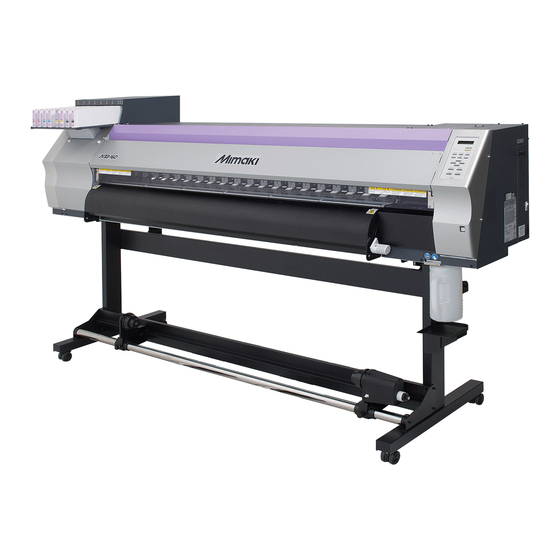

MIMAKI JV33 Series Notes On Use

MIMAKI JV33 Series Notes On Use

Roll media setting procedure

Advertisement

Quick Links

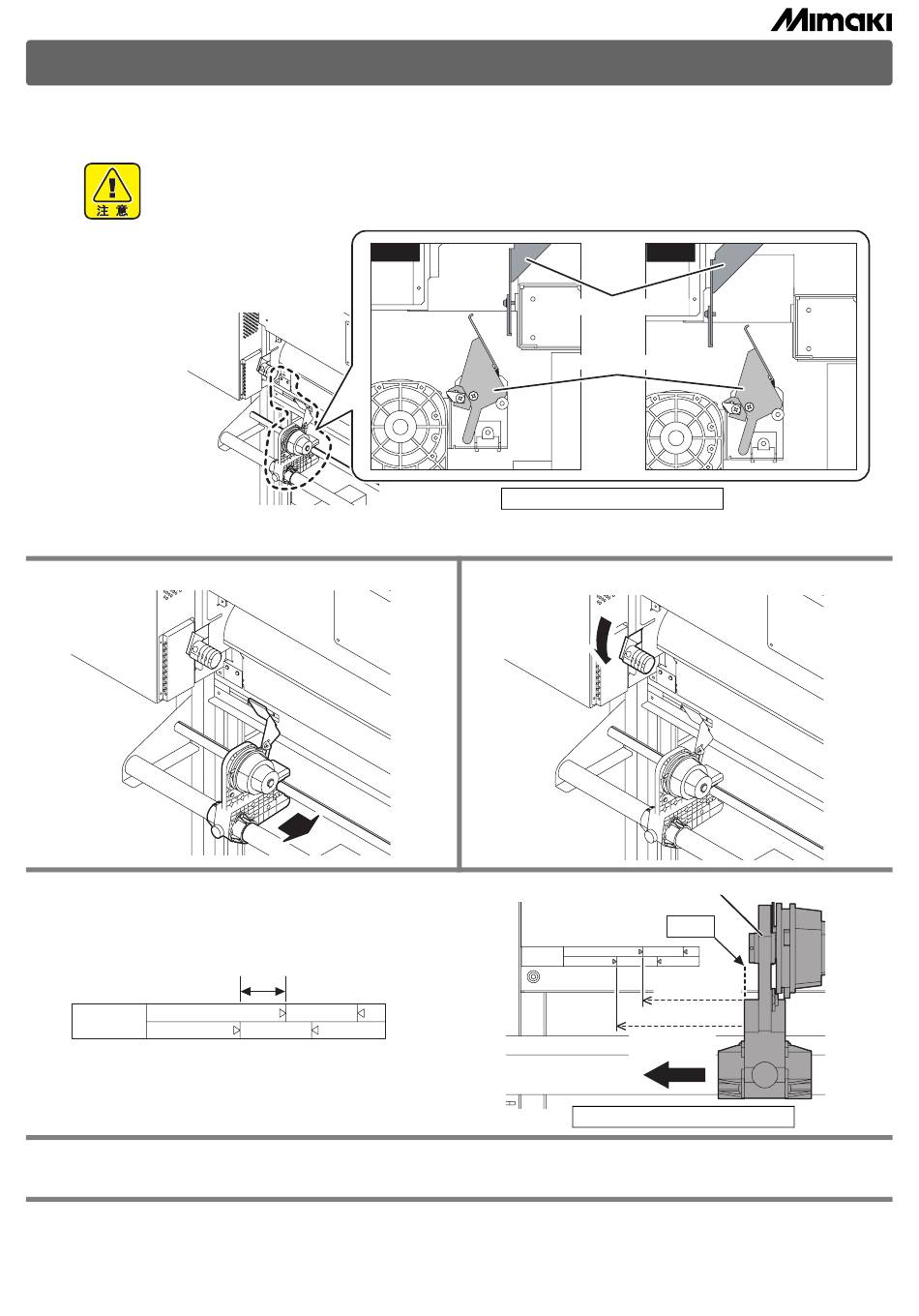

ロールメディアセット手順の注意事項
取取扱説明書 P.2-10  「ロールメディアをセットする」手順 1 は、以下の順で行います。
本書をお読みになり、十分理解してから手順 2 以降を実施し、メディアをセットをしてください。
ロールストッパーアームと本体の間にロールストッパーが入り込んだ状態で、クランプレバーを
下げないでください。ロールストッパーアームを破損し、ロールストッパー機能
くなることがあります。
*1: 一定量引き出すと、メディア引き出しが一時固定される機能
(1) ロールホルダーを、装置中央方向に移動する
(3) ロールホルダーをロールセット位置へ移動する
基準位置がこの範囲内に
入るように、ロールホル
ダーをセットすること。
3 Inch Roll Media
Roll Holder
Set Position
2 Inch Roll Media
(4) ロールストッパーアームと本体の間に、ロールストッパーが入り込んでいないことを確認する
(5) 手順 (1) ~ (4) を確認する
OK
D201757-10-06092007
© 2007 MIMAKI ENGINEERING CO., LTD. Allright reserved.
ロールストッパーアーム
ロールストッパー
ロールホルダー側(本体側面)
(2) クランプレバーが下がっていることを確認する
3 Inch Roll Media
Roll Holder
Set Position
2 Inch Roll Media
2inch 管使用時
セット位置
ロールホルダー側(本体背面)
*1
が使用できな
NG
ロールホルダー
基準
3inch 管使用時
セット位置
IT
FW: 1.3
