Lifetime 90022 Assembly Instructions Manual

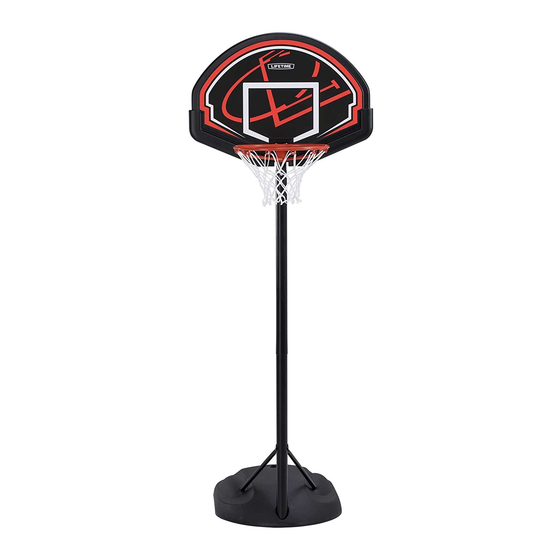

Youth basketball system

Hide thumbs Also See for 90022:

Assembly instructions manual (36 pages)

Table of Contents

Quick Links

YOUTH

BASKETBALL

SYSTEM

MODEL 90022

Lifetime basketball systems are designed to be

strong and durable. We strive to make assembly as

easy as possible without compromising quality. If

you get stuck, we have tools to help:

• Watch Our Instructional Videos

Scan the code below to see how it all comes

together.

http://go.lifetime.com/90022playlist

• Prepare the Area

Before you start, decide how you would like to ﬁ ll

your base (sand is recommended, see page 16).

• Recruit Friends and Family

Assembly should take 2 adults about 1

hour to complete.

TOOLS REQUIRED

1/2" (12.7 mm)

(2)

(1)

QUESTIONS?

CONTACT LIFETIME CUSTOMER SERVICE:

Call: 1-800-225-3865

7:00 am-5:00 pm (Monday-Friday) MST

and 9:00 am-1:00 pm Saturday MST

7/16" (11.1 mm)

9/16" (14.3 mm)

(2)

(1)

120 lb (55 kg)

Live Chat: www.lifetime.com

Video Instructions:

www.youtube.com/lifetimeproducts

ASSEMBLY INSTRUCTIONS

Pour le français, voir la page 2. Para el español, ver la página 3.

(2)

(1)

For Customer Service in Mainland

Europe and the United Kingdom,

E-mail: cs@lifetimeproducts.eu

Icon Legend................................4

Notices....................................5

Pole Assembly.............................6

Pole to Base Assembly.................9

Parts Identiﬁ er..........................i-iv

Filling the Base.........................15

Backboard to Rim Assembly.......18

Maintenance Instructions..........22

Warning Sticker........................23

Registration........................24

Warranty................................25

MODEL# AND PRODUCT ID

(you will need both when contacting us)

Model Number: 90022

Product ID:

Table of Contents

Summary of Contents for Lifetime 90022

Page 1: Table Of Contents
YOUTH BASKETBALL SYSTEM MODEL 90022 Lifetime basketball systems are designed to be strong and durable. We strive to make assembly as easy as possible without compromising quality. If you get stuck, we have tools to help: • Watch Our Instructional Videos Scan the code below to see how it all comes together.
Page 2 55 kg (120 lb) Enregistrement.....24 Garantie.......26 N° DE MODÈLE ET RÉFÉRENCE DU ® QUESTIONS ? CONTACTEZ AUX SERVICES À LA CLIENTÈLE LIFETIME PRODUIT (vous aurez besoin des deux lorsque vous nous contactez) Composer le 1-800-225-3865 t’Chat en direct: www.lifetime.com Pour nos services à la clientèle du N°...
Page 3 55 kg (120 lb) Garantía........27 MODEL E ID DEL PRODUCTO ® ¿PREGUNTAS? PÓNGASE EN CONTACTO CON LOS SERVICIOS DE CLIENTES LIFETIME (necesitará los dos al contactarnos) Número de modelo: 90022 Llamar : 1-800-225-3865 Chat en vivo: www.lifetime.com Para nuestros servicios a clientes en el...
Page 4 7:00 am–5:00 pm (Monday–Friday) MST Du lundi au vendredi 7 h – 17 h (HNR) De lunes hasta viernes 7:00–17:00 (HNR) and 9:00 am–1:00 pm Saturday MST et samedi 9 h – 13 h (HNR) y sábado 9:00–13:00 (HNR) www.lifetime.com/instructions 6/1/2018 1193119...
Page 5 WARNINGS & NOTICES / AVERTISSEMENTS ET AVIS / ADVERTENCIAS Y AVISOS SAFETY INSTRUCTIONS FAILURE TO FOLLOW THESE WARNINGS MAY RESULT IN SERIOUS INJURY OR PROPERTY DAMAGE AND WILL VOID WARRANTY. Owner must ensure that all players know and follow these rules for safe operation of the system. To ensure safety, do not attempt to assemble this product without following the instructions carefully.
Page 6 POLE ASSEMBLY / ASSEMBLAGE DU POTEAU / ENSAMBLE DEL POSTE HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Blister Pack / Blister de quincaillerie Blíster de herraje ACL (x1) ADS (x2) ACN (x1) PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS Metal Parts / Pièces en métal / Piezas de metal...
Page 7 • Si tiene problemas con esta sección, escanee el código QR debajo para ver un video sobre el ensamble. • http://go.lifetime.com/youthpoleassembly • Pull the plastic off the Top Pole (ALH). It may be necessary to loosen the Poles before pulling out the plastic.
Page 8: Icon Legend
SECTION 1 (CONTINUED) / SECTION 1 (SUITE) SECCIÓN 1 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS ADS (x1) *THIS STEP CANNOT BE REVERSED* *CETTE ÉTAPE NE PEUT PAS ÊTRE INVERSÉE !* • Align the hole in the Middle Pole (ALF) with the slot *¡ESTE PASO NO PUEDE REVERTIRSE!* in the Bottom Pole (ALE) and install the hardware shown.
Page 9: Notices
POLE TO BASE ASSEMBLY / ENSAMBLE DEL POSTE A LA BASE / ASSEMBLAGE DU POTEAU A LA BASE HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Blister Pack / Blister de quincaillerie Blíster de herraje ACU (x1) ACO (x1) AAT (x1) AAF (x1) ABW (x1)
Page 10: Pole Assembly
• Si vous avez des problèmes avec cette section, scannez le code QR en dessous pour voir un vidéo sur l’assemblage. • Si tiene problemas con esta sección, escanee el código QR debajo para ver un video sobre el ensamble. • http://go.lifetime.com/youthbaseassembly • Slide the 4” Axle (AJB) into position in both •...
Page 11 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS • Slide the Right Brace (ALK) into place through the top of the Base, with the ﬂ attened end pointing out toward the front edge as shown.
Page 12 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS AJG (x2) • On the underside of the Base, slide the 2” Axle (AJG) into the end of the Right Brace (ALK). •...
Page 13: Pole To Base Assembly
SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS 7/16” (11 mm) ACU (x1) ABW (x1) • Make sure the Knob is facing toward the Base. Use Pliers to hold the T-Nut in place as you secure the hardware. •...
Page 14 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS 9/16” (14 mm) ACO (x1) AAT (x1) AAF (x1) 2.10 • Secure the Pole Assembly to the Base using the hardware shown. •...
Page 15 PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS This page intentionally left blank Cette page est intentionnellement laissée en blanc Esta página ha sido dejada en blanco intencionalmente...
Page 16 PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS Metal Part / Pieza de metal Pièce en métal • Do not remove Top Section (ALH) from Middle Section (ALF) ALH (x1) • No retire la Sección superior (ALH) de la Sección intermedio (ALF) ALX (x1) •...
Page 17 PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS Plastic Parts/ Piezas de plástico Pièces en plastique AKZ (x1) AMU (x2) AJM (x1) AJI (x1) HARDWARE REQUIRED / HERRAJE REQUERIDO / QUINCAILLERIE REQUISE...
Page 18 PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS This page intentionally left blank Cette page est intentionnellement laissée en blanc Esta página ha sido dejada en blanco intencionalmente...
Page 19: Filling The Base
FILLING THE BASE / REMPLIR LA BASE / LLENADO DE LA BASE HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Blister Pack / Blister de quincaillerie Blíster de herraje AZY (x1) PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS NO NEW PARTS REQUIRED FOR THIS SECTION AUCUNE NOUVELLE PIÈCE REQUISE POUR CETTE SECTION NINGUNA PIEZA NUEVA REQUERIDA PARA ESTA SECCIÓN...
Page 20 • Si vous avez des problèmes avec cette section, scannez le code QR en dessous pour voir un vidéo sur l’assemblage. • Si tiene problemas con esta sección, escanee el código QR debajo para ver un video sobre el ensamble. • http://go.lifetime.com/ﬁ llingthebase FILLING THE BASE WITH SAND...
Page 21 SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS FILLING THE BASE WITH WATER / REMPLIR LA BASE AVEC DE L’EAU / LLENAR LA BASE CON AGUA 3.1b •...
Page 22: Backboard To Rim Assembly
BACKBOARD TO RIM ASSEMBLY / ASSEMBLAGE DU TABLEAU À L’ANNEAU / ENSAMBLE DEL TABLERO AL ARO HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Blister Pack / Blister de quincaillerie Blíster de herraje ACV (x6) ACM (x2) AAN (x2) AEC (x4) PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS Plastic Parts...
Page 23 • Si vous avez des problèmes avec cette section, scannez le code QR en dessous pour voir un vidéo sur l’assemblage. • Si tiene problemas con esta sección, escanee el código QR debajo para ver un video sobre el ensamble. • http://go.lifetime.com/youthbackboardtorim • Install the Backboard Brackets (AMY) using the hardware shown.
Page 24 SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS 1/2” AAN (x2) ACM (x2) AEC (x4) • Secure the Rim to the Backboard and Pole using •...
Page 25 HEIGHT ADJUSTMENT / RÉGLAGE DE HAUTEUR / MECANISMO DE ALTURA The basketball system may be adjusted from 5 1/2 feet (1.68 m) to 7.5 feet (2.3 m). ONLY ADULTS SHOULD ADJUST THE HEIGHT OF THE SYSTEM. a. Stand behind the system and pull on the pole until the backboard rests on the ground. b.
Page 26: Maintenance Instructions
MAINTENANCE / ENTRETIEN / MANTENIMIENTO The life of your basketball system depends on many variables. The climate, exposure to corrosives such as salt, pesticides, or herbicides, and excessive use or misuse can all contribute to Pole failure, which may cause property damage or personal injury. Check your basketball system frequently for loose hardware, excessive wear, and signs of corrosion.
Page 27: Warning Sticker
Nunca juegue con un equipo dañado. avant utilisation. del viento, lejos de propiedades personales que puedan dañarse www.lifetime.com #1171041 11/03/2015...
Page 28: Registration
REGISTER today! ENREGISTREZ VOTRE PRODUIT EN LIGNE AU WWW.LIFETIME.COM Chez Lifetime®, nous nous engageons à fournir des produits innovateurs de qualité. Lors de votre inscription, vous aurez l’occasion de nous faire parvenir vos commentaires. Votre opinion est importante pour nous.
Page 29: Warranty
2. This warranty is nontransferable and is expressly limited to the repair or replacement of defective product. If the product is defective within the terms of this warranty, Lifetime Products, Inc. will repair or replace defective parts at no cost to the purchaser.
Page 30 6. Cette garantie remplace expressément toutes autres garanties, expresses ou tacites, y compris les garanties de commercialisation ou d’adaptation à un but particulier dans la mesure permise par les lois fédéraux et des états. Ni Lifetime Products, Inc. ni aucun de ses représentants n’assure aucune autre responsabilité concernant ce produit. Cette garantie vous accorde des droits particuliers, et vous aurai peut-être des autres droites qui varient d’un état à...
Page 31: Garantía
NO ESTÁN DISPONIBLES O SON OBSOLETAS. 1. El comprador original recibe la garantía de que los sistemas de basquetbol Lifetime estarán libres de defectos de material o de mano de obra por un período de cinco años a contar desde la fecha de la compra original. La palabra “defectos” se deﬁ ne como imperfecciones que perjudican el uso del producto.
Page 32 O llame al: 1.800.424.3865 ® AMÉLIOREZ VOTRE ACHAT LIFETIME EN AJOUTANT DES ACCESSOIRES OU DES AUTRES PRODUITS ® Pour acheter des accessoires ou des autres produits Lifetime , rendez-vous une visite à : www.lifetime.com Ou appelez-nous au 1-800-424-3865 www.lifetime.com...
