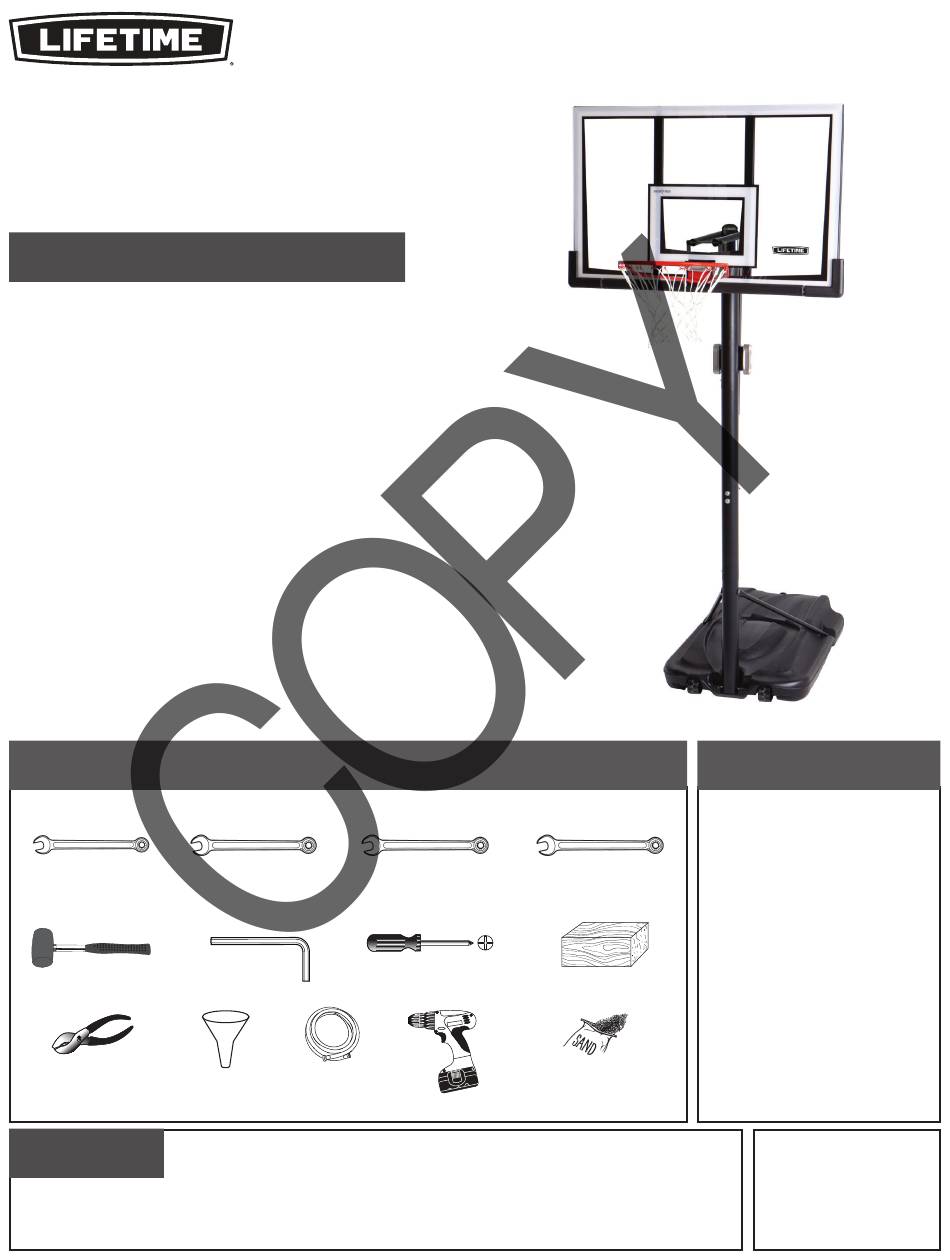

FRONT ADJUST
BASKETBALL SYSTEM
MODEL 90061
BEFORE ASSEMBLY:
• Decide how you would like to fi ll your base
(sand is recommended).
• 2+ people recommended for setup.
Save this instruction in the event that the manufacturer has to
be contacted for replacement parts.
TOOLS REQUIRED
1/2"
(≈13 mm)
(x2)
(x1)
(x1)
QUESTIONS?
CONTACT LIFETIME
Call: 1-800-225-3865
7:00 am–5:00 pm (Monday–Friday) MST
and 9:00 am–1:00 pm Saturday MST
7/16"
9/16"
(≈11 mm)
(x2)
3/16"
(≈5 mm)
(2, included)
(x1)
(x1)
®
CUSTOMER SERVICE:
Live Chat:
www.lifetime.com/customerservice
ASSEMBLY INSTRUCTIONS
Pour le français, voir la page 2. Para el español, ver la página 3.
®
3/4"
(≈14 mm)
(x2)
(x1)
(x1)
375 lb (170 kg)
For Customer Service in Mainland
Europe and the United Kingdom,
E-mail: cs@lifetimeproducts.eu
TABLE OF CONTENTS
Icon Legend................................4
(≈19 mm)
Warnings and Notices..................5
Pole Assembly............................6
Pole to Base Assembly................11
(x2)
Backboard to Rim Assembly.......15
Backboard to Pole Assembly.......19
Parts Identifi er..........................i-iv
Handle Assembly......................24
(x1)
Final Assembly..........................31
Maintenance Instructions..........36
Registration........................37
Warning Sticker........................38
Warranty................................41
Model Number: 90061
Product ID:
