PR electronics 9203 Series Safety Manual

Solenoid / alarm driver
Hide thumbs Also See for 9203 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Enlarged version

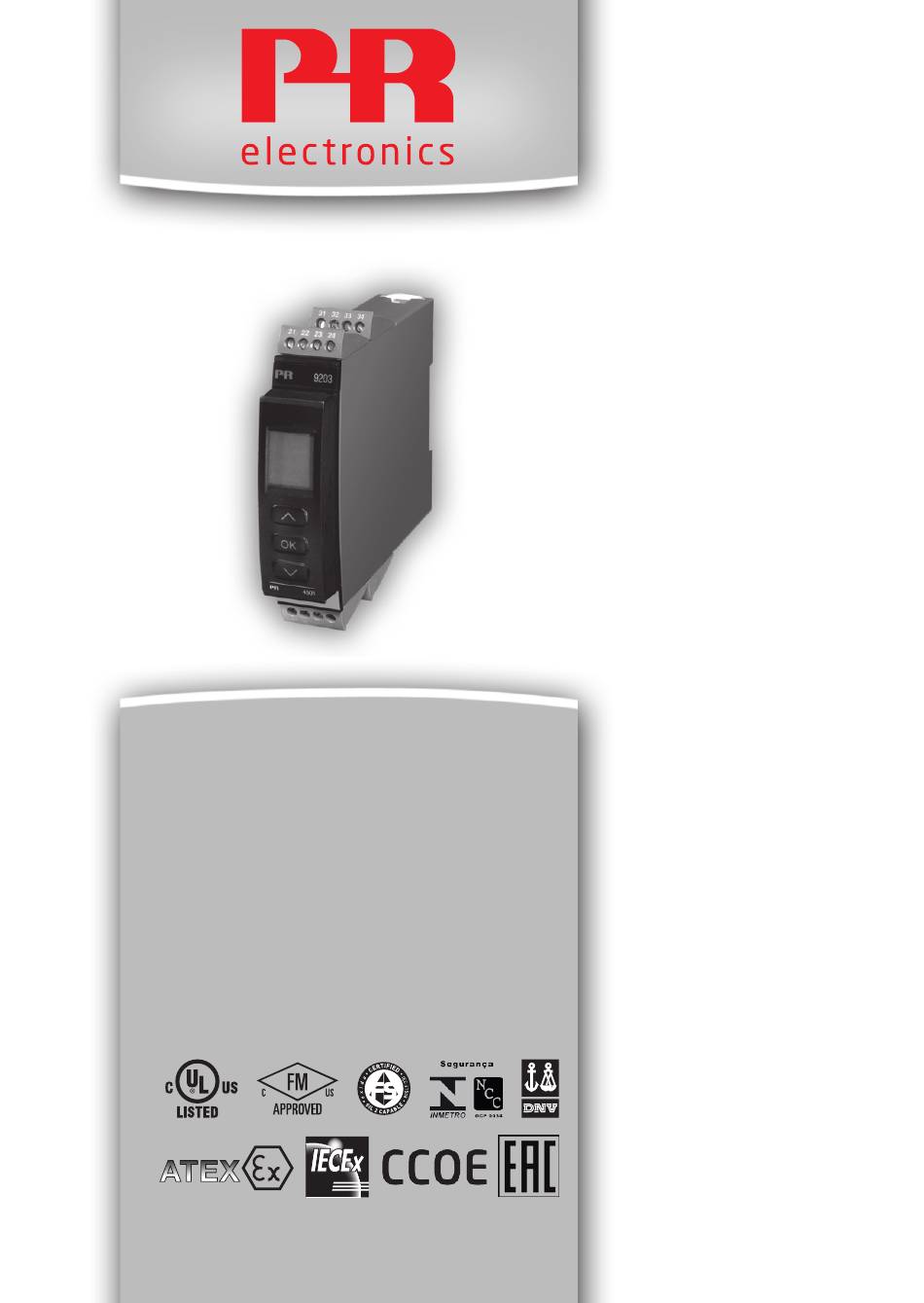

9 2 0 3
V e n t i l - /
A l a r m t r e i b e r
N r . 9 2 0 3 V 1 0 4 - D E
P r o d u k t v e r s i o n :
9 2 0 3 - 0 0 2

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 9203 Series and is the answer not in the manual?

Questions and answers

Related Manuals for PR electronics 9203 Series

Summary of Contents for PR electronics 9203 Series

  • Page 1 9 2 0 3 V e n t i l - / A l a r m t r e i b e r N r . 9 2 0 3 V 1 0 4 - D E P r o d u k t v e r s i o n : 9 2 0 3 - 0 0 2...
  • Page 2 PR electronics A/S tilbyder et bredt program af analoge og digitale signalbehandlingsmoduler til industriel automation. Programmet består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere, Universaltransmittere mfl. Vi har modulerne, du kan stole på i selv barske miljøer med elektrisk støj, vibrationer og temperaturudsving, og alle produkter opfylder de strengeste internationale standarder.

  • Page 3: Table Of Contents

    VEntil- / AlARmtREibER 9203 inhAltsVERzEichnis Warnung ..................... Zeichenerklärungen ................Sicherheitsregeln ..................Zerlegung des Systems 9000 ............Erweiterte Merkmale ................Verwendung....................Technische Merkmale ................Anwendungen ..................PR 4501 Display- / Programmierfront ........... Anbringen / Entfernen des PR4501/4511 ........Bestellangaben: 9203B ............... Zubehör ......................

  • Page 4: Warnung

    Installation, Montage und Demontage von Leitungen. Fehlersuche im Gerät. Reparaturen des gerätes und Austausch von sicherungen dür- fen nur von PR electronics A/s vorgenommen werden. WARnUng Die Frontplatte des Gerätes darf nicht geöffnet werden, weil hier- durch die Kontakte zur Kontaktierung des Frontdisplays 4501 beschädigt werden können.
  • Page 5 Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics gmbh, www.prelectronics.de Kontakt aufnehmen. Der Einsatz von verdrillter Leitung ist nicht erlaubt außer die Enden sind mit Aderendhülsen versehen.

  • Page 6: Zerlegung Des Systems 9000

    Wasser leicht angefeuchtet ist. hAFtUng In dem Umfang, in welchem die Anweisungen dieses Handbuches nicht genau eingehalten werden, kann der Kunde PR electronics gegenüber keine Ansprüche geltend machen, welche ansonsten entsprechend der eingegangenen Verkaufsvereinbarungen existieren können. zERlEgUng DEs systEms 9000 Abbildung 1: Das Gerät wird von der Power Rail...

  • Page 7: Erweiterte Merkmale

    VEntil- / AlARmtREibER 9203 • Universeller Ex-Treiber für Ventile, akustischen Alarme und LED’s • Erweiterte Selbstdiagnose • 1 oder 2 Kanäle • Kann separat über Klemmenanschluss oder über die Power Rail 9400 versorgt werden • SIL 2-zertifiziert über Full Assessment Erweiterte merkmale • Universeller Ex-Treiber zur Ansteuerung von Magnetventilen etc.

  • Page 8: Anwendungen

    AnWEnDUngEn Ausgangs- Eingangssignale: signale: Kanal 1 Kanal 2 Alarm Ventil Kanal 1 Power rail Statusrelais-Signal Rail, +24 VDC Rail, Erde Keine Verbindung Keine Verbindung Kanal 2 Versorgungsanschluss: Alarm Ventil Erde - Versorgung +19,2...31,2 VDC Gerätestatus N.C. Gerätestatus Versorgung über Zone 0, 1, 2, Power Rail 20, 21, 22, M1 &...

  • Page 9: Pr 4501 Display- / Programmierfront

    PR 4501 DisPlAy- / PROgRAmmiERFROnt Funktionallität Die einfache Menüstruktur leitet automatisch durch die relevanten Einstellungen. Der scrollende Hilfetext macht es sehr einfach diese Geräte einzusetzen. Sie finden weitere Beschreibungen der Funktionen und Programmierungsmög lichkeiten im Abschnitt ”Konfiguration / Bedienung der Funktionstasten”.

  • Page 10: Anbringen / Entfernen Des Pr4501/4511

    AnbRingEn / EntFERnEn DEs PR4501/4511 1: Einbringen der beiden Fixierstifte des PR4501/4511 in die Öffnungen an der oberen Frontplatte des Moduls. 2: Das Display 4501/4511 an der Unterkante einrasten lassen. Entfernen des 4501/4511 3: Die Entriegelung des 4501/4511 an der Unterseite betätigen und das 4501/4511 vorsichtig abnehmen.

  • Page 11: Bestellangaben: 9203B

    bestellangaben: 9203b Ex-barriere [Ex ia] Kanäle 9203b Low current ..: 1 Einfach . . . : A Zweifach . : B High current ..: 2 Einfach . . . : A zubehör beschreibung 4501 Display / Programmierfront...
  • Page 12 Allgemeine Daten: Versorgungsspannung ........... 19,2...31,2 VDC Stromverbrauch, max..........≤ 3,5 W (2 Kanäle) Sicherung ..............1,25 A T / 250 VAC Isolationsspannungen, Test / Betrieb: Eingang / Ausgang / Versorgung ....2,6 kVAC / 250 VAC Ausgang 1 zum Ausgang 2 ......1,5 kVAC / 150 VAC verstärkt Statusrelais zur Versorgung ......
  • Page 13 Ausgangslast: 9203b1A (1 Kanal) / 9203b1b (2 Kanal) 41-42 / 51-52 41-43 / 51-53 41-44 / 51-54 Klemmen VAusgang Min. 24 V Min. 24 V Min. 24 V unbelastet VAusgang Min. 12,5 V Min. 13,5 V Min. 14,5 V belastet IAus.
  • Page 14 9203B2A (1 Kanal) 41-42 41-43 41-44 Klemmen VAusgang Min. 24 V Min. 24 V Min. 24 V unbelastet VAusgang Min. 11,5 V Min. 9 V Min. 12,5 V Min. 10 V Min. 13,5 V Min. 11 V belastet IAus. max 50 mA 60 mA 50 mA...
  • Page 15 Relaisausgang: Statusrelais in sicheres Bereich: Max. Spannung ............ 125 VAC / 110 VDC Max. Strom ............. 0,5 A AC / 0,3 A DC Max. Leistung ............62,5 VA / 32 W zulassungen: EMC 2004/108/EG ..........EN 61326-1 LVD 2006/95/EG ............EN 61010-1 c UL us, Standard for Safety ........

  • Page 16: Visualisierung Im 4501 Bei Hardware / Software Fehler

    Visualisierung im 4501 bei hardware / software Fehler Anzeige bei Hardware Fehler: Fehlersuche Anzeige Grund Kommunikationstest 4501 / 9203 NO.CO Verbindungsfehler Konfigurationsfehler oder EEprom error - überprüfe Konfiguration FL.ER CRC Versatz, gespeicherte Konfiguration wird geladen Ungültige Konfiguration Hardware Fehler DE.ER im Gerät Ungültiger Code Hardware Fehler...

  • Page 17: Anschlüsse

    AnschlüssE Versorgung und Power Rail Statusrelais Verbindungen 31 32 33 34 91 92 93 94 95 N.C. Fehler Erde Erde +24 V +24 V Eingänge: NC = Keine Verbindung Spezial PNP Schalter NPN, Schalter PNP, Schalter Trig-Eingang 11 12 13 14 11 12 13 14 11 12 13 14 11 12 13 14...

  • Page 18: Blockdiagramm

    blOcKDiAgRAmm 9203 - Product Version 9203-002...

  • Page 19: Signalfehler Erkennung Ohne Frontdisplay

    signalfehler Erkennung ohne Frontdisplay Liste der LED und Fehlersignalanzeigen Kanal 1: Kanal 2: statusrelais, Power Rail status grüne lED gelb / Rot gelb / Rot n.c. signalstatus Gerät OK Blinkt Angesteuert Keine Versorgung Abgefallen Gerät defekt Abgefallen Kanal 1, Ausgang ON Blinkt Gelb Angesteuert...
  • Page 20 Weitere Erklärungen Passwortschutz: Der Zugriff auf die Programmierung kann mit der Eingabe eines Passwortes blockiert werden. Das Passwort wird im Gerät gespeichert, um den höchsten Grad an Schutz gegen nicht autorisierte Änderungen der Konfiguration sicherzustellen. Bei Eingabe des Master-Passwortes 2008 sind alle Konfigurationsmenüs erreichbar. signal- und gerätefehler informationen über das Display 4501 Das Frontdisplay kann so konfiguriert werden, das es den Ausgangsstatus, Ausgangsstrom oder die Messstellennummer für beide Kanäle anzeigt.

  • Page 21: Flussdiagramm

    FlUssDiAgRAmm Wenn für eine Dauer von 1 Minute keine Taste betätigt wird, kehrt das Display auf den Menüpunkt 1.0 zurück und eventuelle Änderungen in der Konfiguration werden nicht gespeichert. 1 Wert erhöhen / nächsten Parameter wählen 2 Wert herabsetzen / vorheringen Parameter Wählen 3 Parameter speicher und nächsten Parameter wählen Halten 3 Zurück zum vorheringen Parameter / zurück zum Menüpunkt 1.0 ohne Speicherung von Änderungen Power up...
  • Page 22 FlUssDiAgRAmm, ERWEITERTE EINSTELLUNGEN (ADV.SET) DISP, PASS, LOAD LANG, D.OUT DISP TAG1 TAG2 LOAD SETUP CONTRA LIGHT VALVE 5 VALVE 6 DISP Txt 6 Txt 9 Txt 10 Txt 11 Txt 11 Txt 12 9999 0000 PASS 0000 SETUP EN.PASS NEW.PAS Txt 06 Txt 15 Txt 16...

  • Page 23: Scrollender Hilfstext Im Display Zeile 3

    scROllEnDER hilFstExt im DisPlAy zEilE 3 [01] Einstellung des korrekten Passwortes [02] Eingabe erweitertes Setup Menü? [06] Eingabe Sprachauswahl Eingabe Passwort Einstellung Eingabe Display Einstellung Eingabe SIL Einstellungen [07] Auswahl Direkte Kanalfunktion Auswahl Invertierte Kanalfunktion [09] Einstellung LCD Kontrast [10] Einstellung LCD Hintergrundbeleuchtung [11] Schreibe eine 5-Zeichen Geräte TAG Nummer...

  • Page 24: Appendix

    APPEnDix iEcEx instAllAtiOn DRAWing AtEx instAllAtiOn DRAWing Fm instAllAtiOn DRAWing inmEtRO instAllAtiOn DRAWing sAFEty mAnUAl 9203 - Product Version 9203-002...
  • Page 25 9203QI01 IECEx Installation drawing For safe installation of 9203B the following must be observed. The module shall only be Installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area. Year of manufacture can be taken from the first two digits in the serial number.
  • Page 26 9203QI01 Hazardous area Non Hazardous area Zone 0, 1, 2, 20, 21, 22 or Zone 2 -20 ≤ Ta ≤ 60ºC 4501 Supply / Input (terminal 11,12,13,14) 9203 (terminal 31,32,33,34) 91 92 93 94 95 (terminal 91,92,93,94,95) Power Rail : 253V, max. 400Hz Terminal (31,32) Terminal (11,12 and 13,14) Supply:...
  • Page 27 9203QI01 9203B1A, 9203B1B 9203B2A Lo/Ro Lo/Ro Terminal 41-42/51-52 Terminal 41-42 80nF 4.2mH 54µH/Ω 80nF 2.69mH 44µH/Ω 93 mA 640nF 16.8mH 218µH/Ω 115mA 640nF 10.8mH 176µH/Ω 0.65W 2.1µF 32.6mH 436µH/Ω 0.81W 2.1µF 20.8mH 353µH/Ω 3.76µF 32.6mH 436µH/Ω 3.76µF 20.8mH 353µH/Ω 9203B1A, 9203B1B 9203B2A Lo/Ro Lo/Ro...

  • Page 28: Atex Installationszeichnung

    Das Baujahr kann aus den ersten beiden Ziffern der Seriennummer ersehen werden. Für die Installation in Zone 2 / Division 2 ist Folgendes zu beachten: Das aufsteckbare Frontdisplay 4501 zur Programmierung ist ausschließlich mit PR electronics- Geräten zu verwenden. Es ist wichtig, dass das Display unbeschädigt ist, nicht umgebaut oder in irgendeiner Weise verändert wurde.
  • Page 29 9203QA01 Ex-Bereich Nicht-Ex-Bereich Zone 0,1,2, 20, 21, 22 oder Z one 2 -20 ≤ Ta ≤ 60ºC 4501 9203 Versorgung / Eingang 91 92 93 94 95 (Klemmen 11,12,13,14) Power (Klemmen 31,32,33,34) Rail (Klemmen 91,92,93,94,95) : 253 V, max. 400 Hz Revision date: Version Revision Prepared by:...
  • Page 30 9203QA01 9203B1A, 9203B1B 9203B2A Lo/Ro Lo/Ro Klemmen 41-42 Klemmen 41-42/51-52 80nF 4,2mH 54µH/Ω 80nF 2,69mH 44µH/Ω 93 mA 640nF 16,8mH 218µH/Ω 115mA 640nF 10,8mH 176µH/Ω 0,65W 2,1µF 32,6mH 436µH/Ω 0,81W 2,1µF 20,8mH 353µH/Ω 3,76µF 32,6mH 436µH/Ω 3,76µF 20,8mH 353µH/Ω 9203B1A, 9203B1B 9203B2A Lo/Ro Lo/Ro...

  • Page 31: Fm Installation Drawing

    Fm installation Drawing 9203QF01 LERBAKKEN 10, 8410 RØNDE DENMARK FM Installation drawing For safe installation of 9203B the following must be observed. The module shall only be installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area.
  • Page 32 9203QF01 LERBAKKEN 10, 8410 RØNDE DENMARK Module 9203B1A & 9203B1B Lo/Ro or Module 9203B2A Lo/Ro or Co/Ca Lo/La Co/Ca Lo/La Terminal 41-42 / 51-52 La/Ra Terminal 41-42 La/Ra Uo/Voc 28 V 80 nF 4.2 mH 54 μH/Ω Uo/Voc 28 V 80 nF 2.69 mH 44 μH/Ω...

  • Page 33: Inmetro Installation Drawing

    inmEtRO installation Drawing 9203QB01 LERBAKKEN 10, 8410 RØNDE DENMARK INMETRO Desenhos para Instalação Para instalação segura do 9203B o manual seguinte deve ser observado. O módulo deve ser instalado somente por profissionais qualificados que estão familiarizados com as leis nacionais e internacionais, diretrizes e normas que se aplicam a esta área.
  • Page 34 9203QB01 LERBAKKEN 10, 8410 RØNDE DENMARK Área de Risco Área de não Risco Zona 0, 1, 2, 20, 21, 22 ou Zona 2 -20 ≤ Ta ≤ 60ºC 4501 9203 Fonte / Entrada 91 92 93 94 95 (terminais 11,12,13,14) TRILHO DE ENERGIA (terminais 31,32,33,34) (terminais 91,92,93,94,95)
  • Page 35 9203QB01 LERBAKKEN 10, 8410 RØNDE DENMARK 9203B1A, 9203B1B 9203B2A Lo/Ro Lo/Ro Terminais 41-42/51- Terminais 41-42 80nF 4.2mH 54 µ H/ Ω 80nF 2.69mH 44 µ H/ Ω 218 µ H/ Ω 176 µ H/ Ω 93 mA 640nF 16.8mH 115mA 640nF 10.8mH 0.65W...

  • Page 36: Safety Manual

    Safety manual Solenoid / alarm driver 9203 this safety manual is valid for the following product versions: 9203-001 9203-002 Version No. V4R0...
  • Page 37 9203 Solenoid / Alarm Driver Safety Manual 0. ContentS 1. Observed standards ................2. Acronyms and abbreviations ..............3. Purpose of the product ................4. Assumptions and restrictions for use of the product......4.1 Basic safety specifications ............. 4.2 Associated equipment ..............4.2.1 Safety output ...............

  • Page 38: Observed Standards

    Safety Manual 9203 Solenoid / Alarm Driver 1. observed standards Standard Description Functional Safety of electrical / electronic / programmable IEC 61508 electronic safety-related systems IEC 61508- Part 2: Requirements for electrical / electronic / programmable 2:2000 electronic safety-related systems IEC 61508- Part 3: Software requirements 3:1998...

  • Page 39: Purpose Of The Product

    9203 Solenoid / Alarm Driver Safety Manual 3. Purpose of the product Universal Ex driver for the control of solenoids etc. with various Ex data by way of three built-in Ex barriers. The device can be mounted in the safe area and in zone 2 / div. 2 and transmit signals to zone 0, 1, 2, 20, 21 and 22.

  • Page 40: Safe Parameterisation

    Safety Manual 9203 Solenoid / Alarm Driver Safe parameterisation The user is responsible for verifying the correctness of the configuration parameters. (See section 14 Safe parameterisation - user responsibility). Manual override may not be used for safety applications. installation in hazardous areas The IECex Installation drawing, ATEX Installation drawing and FM Installation drawing shall be followed if the products are installed in hazardous areas.

  • Page 41: Hardware And Software Configuration

    11. Procedures to repair or replace the product Any failures that are detected and that compromise functional safety should be reported to the sales department at PR electronics A/S. Repair of the device and replacement of circuit breakers must be done by PR electronics A/S only.

  • Page 42: Documentation For Routing Diagram

    Safety Manual 9203 Solenoid / Alarm Driver 13. documentation for routing diagram The routing diagram is shown in section 16.2. 13.1 in general When configuring the 9203, you will be guided through all parameters and you can choose the settings which fit the application. For each menu there is a scrolling help text which is automatically shown in line 3 on the display.

  • Page 43: Display Setup

    9203 Solenoid / Alarm Driver Safety Manual 13.4.1 display setup Here you can adjust the brightness contrast and the backlight. Setup of tag numbers with 5 alphanumerics. Selection of functional readout in line 2 and 3 of the display - choose between readout of digital output or tag no.

  • Page 44: Safe Parameterisation - User Responsibility

    Safety Manual 9203 Solenoid / Alarm Driver 14 Safe parameterisation - user responsibility 14.1 Safety-related configuration parameters Parameters value description CH1.FUN DIR / INV Direct / inverted channel function CH2.FUN. DIR / INV Direct / inverted channel function PASSW 0 - 9999 New password The above safety-related configuration parameters are marked in red text in the routing diagrams and must be verified by the user in a SIL-...

  • Page 45: If Password Is Set

    9203 Solenoid / Alarm Driver Safety Manual 14.2.2 if password is set action display shows Press OK PASSW Enter password and press OK ADV.SET Set (ADV.SET) to Yes and press OK DISP SETUP Step down to (SIL SETUP) and press OK EN.SIL Set (EN SIL) to YES and press OK VerifyOPEN...

  • Page 46: User Interface

    Safety Manual 9203 Solenoid / Alarm Driver 16 user interface 16.1 Scrolling help texts in display line 3 [[01] Set correct password [02] Enter advanced setup? [06] Enter language setup Enter password setup Enter display setup Enter SIL setup [07] Select direct channel function Select inverted channel function [09]...
  • Page 47 9203 Solenoid / Alarm Driver Safety Manual routing diagram If no key is activated for 1 minute, the display will return to the default state 1.0 without saving configuration changes. 1 Increase value / choose next parameter 2 Decrease value / choose previous parameter 3 Accept the chosen value and proceed to the next menu Hold 3 Back to previous menu / return to menu 1.0 without saving Power up...

  • Page 48: Routing Diagram - Advanced Settings (Adv.set)

    Safety Manual 9203 Solenoid / Alarm Driver 16.3 routing diagram - advanced settings (adv.Set) DISP, PASS, LOAD LANG, D.OUT DISP TAG1 TAG2 LOAD SETUP CONTRA LIGHT VALVE 5 VALVE 6 DISP Txt 6 Txt 9 Txt 10 Txt 11 Txt 11 Txt 12 9999 0000...

  • Page 49: Connections Diagram

    9203 Solenoid / Alarm Driver Safety Manual 17 Connections diagram Supply and Power rail status relay connections 31 32 33 34 91 92 93 94 95 N.C. Error Gnd. Gnd. +24 V +24 V inputs: NC = No connection Special PNP Switch NPN, switch PNP, switch...
  • Page 50 Displays Programmable displays with a wide selection of inputs and outputs for display of temperature, volume and weight, etc. Feature linearisation, scaling, and difference measurement functions for programming via PReset software. Ex interfaces Interfaces for analogue and digital signals as well as HART signals between sensors / I/P converters / ®...
  • Page 51  www.prelectronics.com  sales-uk@prelectronics.com  www.prelectronics.com  sales-us@prelectronics.com  www.prelectronics.cn  sales-cn@prelectronics.com  www.prelectronics.be  sales-be@prelectronics.com Head office Denmark www.prelectronics.com PR electronics A/S sales-dk@prelectronics.com Lerbakken 10 tel. +45 86 37 26 77 DK-8410 Rønde fax +45 86 37 30 85...
